Циліндро-поршнева група Ø52 мм для STIHL MS 381 WOODMAN

ЦПГ WOODMAN для бензопили STIHL MS 381

Циліндро-поршнева група призначена для ремонту двигуна бензопили серії STIHL MS 381. Діаметр циліндра та поршня становить 52 мм. Комплект застосовують у разі значного зношення сполучених деталей, пошкодження поверхні циліндра або поршня та зниження компресії, коли встановлення лише нових кілець уже не усуває несправність.

Призначення циліндро-поршневої групи

Циліндр і поршень утворюють основну сполучену пару двигуна. Під час руху поршня паливоповітряна суміш стискається в циліндрі, а енергія згоряння передається через поршневий палець на шатунний механізм. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Від стану цих деталей залежать компресія, упевнений запуск двигуна та здатність бензопили зберігати тягу під навантаженням.

Потребу в заміні ЦПГ зазвичай розглядають за наявності задирів, сколів, прогару днища поршня, пошкодження канавок під кільця або критичного зношення поверхні циліндра. Перед ремонтом двигун потрібно розібрати та визначити причину несправності. Це допомагає не допустити пошкодження нової групи через проблему, яка залишилася в інших частинах двигуна.

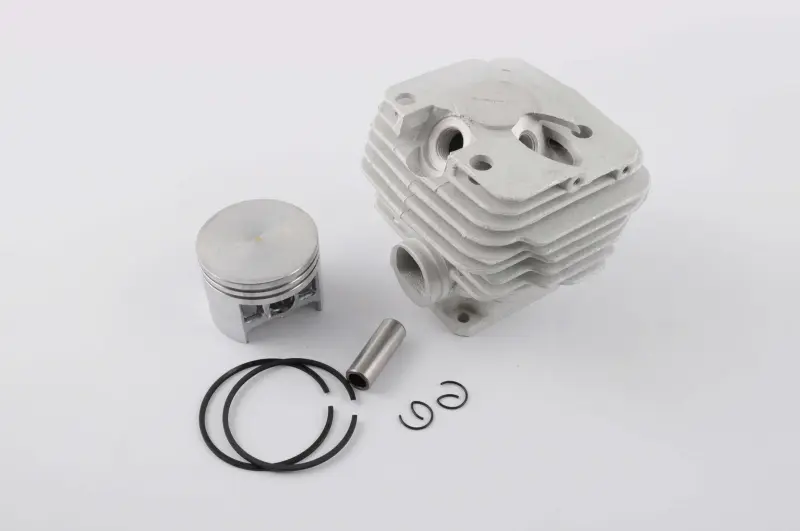

Склад комплекту

Набір поєднує основні деталі сполучення циліндра й поршня, потрібні для комплексного ремонту:

• циліндр Ø52 мм із ребрами охолодження та передбаченими конструкцією каналами;
• поршень Ø52 мм із двома канавками під кільця;
• два поршневі кільця для ущільнення поршня в циліндрі;
• поршневий палець для з’єднання поршня із шатуном;
• два стопорні кільця для фіксації пальця.

Одночасна заміна циліндра, поршня, кілець і кріпильних деталей дає змогу встановити узгоджений комплект замість зношеної пари. Прокладки, підшипники та інші деталі, не зазначені у складі, добираються окремо відповідно до стану конкретної бензопили.

Що перевірити перед вибором

Основні критерії добору — модель бензопили MS 381, призначення для техніки STIHL і діаметр 52 мм. Самого збігу діаметра недостатньо: циліндри для різних пил можуть відрізнятися формою корпусу, розташуванням кріпильних отворів, каналів і посадкових поверхонь. Перед замовленням порівняйте конфігурацію старого циліндра з новою деталлю та уточніть точну модифікацію інструмента.

ЦПГ WOODMAN слід відрізняти від окремого поршневого комплекту та від циліндрів для MS 380 або інших моделей із таким самим діаметром. Однакове значення Ø52 мм не підтверджує взаємозамінність між різними серіями. Якщо бензопилу раніше ремонтували або її двигун має нетипові деталі, добір краще виконувати після розбирання та вимірювання встановленої групи.

Рекомендації зі встановлення

Монтаж потребує розбирання двигуна, очищення з’єднуваних поверхонь і перевірки сполучених деталей. До складання оцінюють стан шатуна, підшипників та ущільнень, а також відсутність сторонніх частинок усередині картера. Кільця встановлюють без перекосу, поршневий палець надійно фіксують обома стопорними кільцями, а циліндр монтують із дотриманням передбаченої послідовності складання двигуна.

Після ремонту потрібно усунути первинну причину пошкодження старої ЦПГ і перевірити налаштування бензопили. Правильний добір за моделлю, діаметром і конфігурацією робить цей комплект практичним рішенням для відновлення двигуна STIHL MS 381 у разі зношення циліндра та поршня.
