Циліндро-поршнева група WOODMAN для Stihl MS 250, Ø42,5 мм

ЦПГ WOODMAN для ремонту бензопили Stihl MS 250

Циліндро-поршнева група призначена для відновлення двигуна бензопили Stihl MS 250. Комплект розрахований на поршень діаметром 42,5 мм і підходить для ремонту, під час якого потрібно одночасно замінити циліндр та пов’язані з ним деталі. Така заміна актуальна в разі зношення внутрішньої поверхні циліндра, пошкодження поршня, залягання або руйнування кілець, а також за помітного зниження компресії.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та передає зусилля через шатун на колінчастий вал. Поршневі кільця ущільнюють простір між поршнем і стінкою циліндра. Тому стан деталей ЦПГ безпосередньо пов’язаний із запуском бензопили, стабільністю роботи двигуна та збереженням тяги під навантаженням.

Склад і призначення деталей

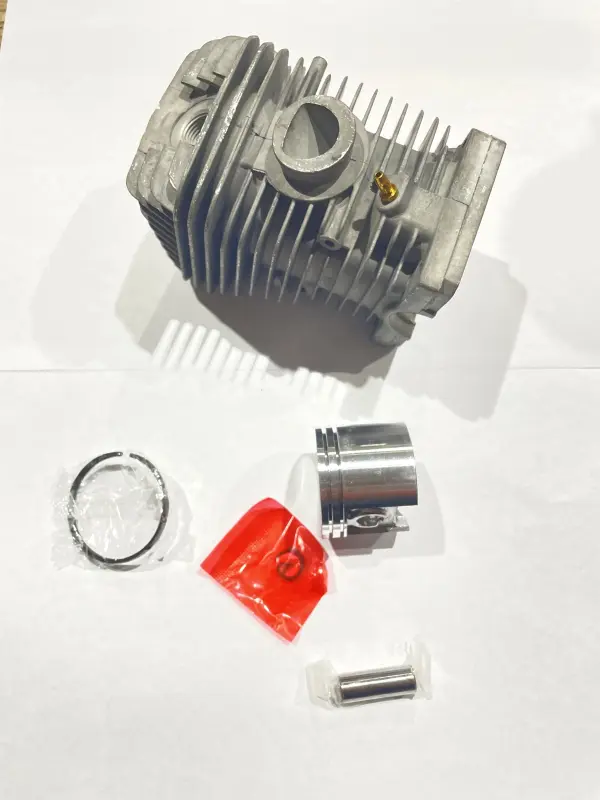

Набір поєднує основні деталі для відновлення циліндро-поршневої частини двигуна: циліндр із зовнішніми ребрами охолодження, поршень, поршневі кільця, поршневий палець і стопорні кільця пальця. Одночасна заміна циліндра та поршня дає змогу не залишати у двигуні зношену сполучену деталь, яка могла б погіршити результат ремонту.

• Циліндр утворює напрямну поверхню для руху поршня та бере участь у формуванні камери стискання.
• Поршень діаметром 42,5 мм сприймає тиск газів і передає зусилля на шатунний механізм.
• Поршневі кільця забезпечують ущільнення між поршнем і циліндром, необхідне для підтримання компресії.
• Поршневий палець і стопорні кільця використовуються для з’єднання поршня із шатуном та фіксації пальця від осьового зміщення.

Коли потрібна заміна ЦПГ

Перевірка циліндро-поршневої групи потрібна, якщо справна раніше бензопила почала погано запускатися, втратила тягу, працює нестабільно або має недостатню компресію. Підставою для заміни також є задири на поршні й циліндрі, пошкодження днища поршня, зношення канавок під кільця, зламані кільця або надмірний проміжок між сполученими поверхнями. Остаточне рішення приймають після розбирання, очищення та огляду двигуна.

Установлення нової ЦПГ без усунення причини попереднього пошкодження може призвести до повторного ремонту. Перед складанням слід перевірити подавання палива, герметичність впуску, стан підшипників колінчастого вала та наявність належного змащення циліндра паливною сумішшю. Канали й картер потрібно очистити від абразивних частинок та уламків старих деталей.

Як правильно підібрати комплект

Основні критерії вибору цієї поршневої групи — модель бензопили Stihl MS 250 і діаметр поршня 42,5 мм. Перед замовленням порівняйте параметри з розібраним двигуном: діаметр циліндра та поршня, розташування впускного й випускного вікон, форму приєднувальних поверхонь, точки кріплення та конфігурацію патрубків. Самої зовнішньої схожості недостатньо, адже деталі для близьких моделей можуть відрізнятися геометрією.

Окремо перевірте версію та рік виконання бензопили, якщо техніка раніше ремонтувалася або двигун збирався з різних компонентів. Старий циліндр і поршень зручно використовувати як зразки для порівняння. Прокладки та голчастий підшипник поршневого пальця добираються з урахуванням стану розібраного двигуна й фактичного складу підготовлених до ремонту деталей.

Рекомендації щодо встановлення

Монтаж ЦПГ потребує правильної орієнтації поршня, обережного встановлення кілець у канавки та надійної фіксації поршневого пальця стопорними кільцями. Під час введення поршня в циліндр кільця потрібно стискати без перекосу та не прикладати ударного навантаження. Приєднувальні поверхні очищують, а кріплення затягують рівномірно, щоб уникнути перекосу циліндра.

Після складання колінчастий механізм має провертатися плавно, без заклинювання та стороннього контакту. Ремонт краще доручити майстру, якщо немає інструмента для розбирання двигуна й досвіду встановлення поршневих кілець. Правильний підбір, чисте складання та перевірка систем двигуна допомагають повноцінно використовувати нову поршневу групу WOODMAN у бензопилі Stihl MS 250.
