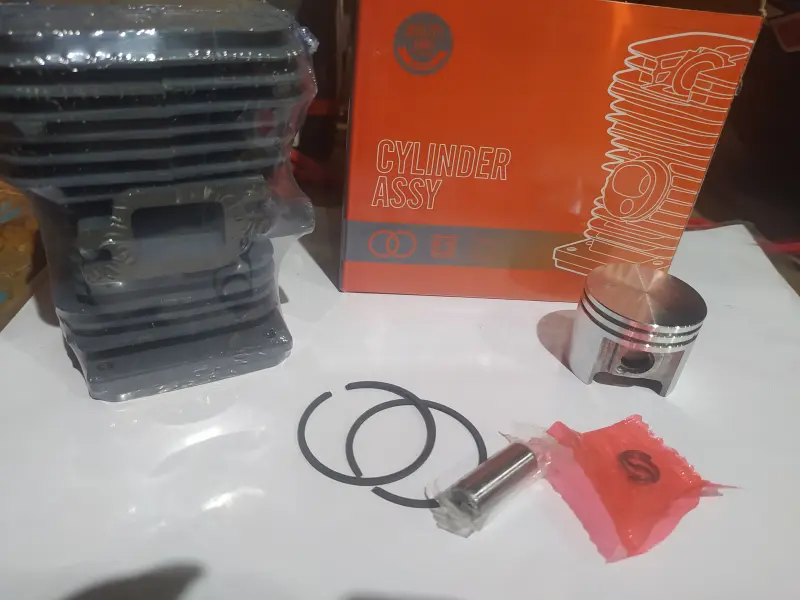

ЦПГ WOODMAN для бензопили STIHL MS 180, Ø38 мм, палець 10 мм, чорна

Циліндро-поршнева група WOODMAN для STIHL MS 180

Комплект призначений для ремонту двигуна бензопили серії STIHL MS 180 у разі зношення або пошкодження циліндра й поршня. ЦПГ утворює простір, у якому стискається паливоповітряна суміш: поршень рухається всередині циліндра, кільця ущільнюють проміжок між деталями, а палець з’єднує поршень із шатуном. Від стану цієї пари залежать компресія, впевнений запуск двигуна та здатність пилки зберігати тягу під час різання.

WOODMAN має чорне виконання та розрахована на поршень діаметром 38 мм. Позначення p-10 вказує на діаметр поршневого пальця 10 мм. Саме ці два розміри належать до головних параметрів добору: однакової назви моделі недостатньо, якщо встановлена на пилці модифікація має іншу геометрію поршня або пальця.

Склад і призначення деталей

Набір об’єднує циліндр, поршень, два поршневі кільця, палець і стопорні кільця. Одночасна заміна сполучених деталей допомагає не поєднувати новий поршень із циліндром, робоча поверхня якого вже має значне вироблення, задири або порушення геометрії. Кільця ущільнюють поршень у циліндрі, палець передає зусилля на шатун, а стопорні кільця запобігають осьовому зміщенню пальця.

• Призначення: ремонт циліндро-поршневої частини двигуна бензопили.
• Сумісна серія: STIHL MS 180.
• Діаметр поршня: 38 мм.
• Діаметр поршневого пальця: 10 мм.
• Виконання циліндра: чорне.
• Бренд: WOODMAN.

Коли потрібна заміна ЦПГ

Діагностика циліндро-поршневої частини доречна, якщо двигун почав гірше запускатися, помітно втратив компресію або потужність, працює нестабільно чи зупинився після перегрівання. Підставою для заміни також є виявлені після розбирання задири на поршні та стінці циліндра, пошкодження днища, зношення канавок або руйнування кілець. Такі ознаки потрібно оцінювати разом зі станом системи змащування, герметичністю впуску й налаштуванням паливної системи: встановлення нових деталей без усунення первинної причини може спричинити повторне пошкодження.

Як перевірити сумісність

Перед замовленням звірте повне позначення бензопили, діаметр установленого поршня та розмір пальця. Для цього комплекту потрібні значення 38 і 10 мм відповідно. Додатково порівняйте конфігурацію циліндра, розташування впускного й випускного вікон, точки кріплення та посадкові поверхні зі знятою деталлю. Така перевірка особливо актуальна для пилок, які вже ремонтували та могли обладнати деталями іншої версії.

Рекомендації щодо встановлення

Монтаж ЦПГ потребує розбирання двигуна та точного встановлення поршня, кілець і фіксаторів. Перед складанням очищають посадкові поверхні й внутрішню порожнину від нагару, абразивних частинок і залишків старих ущільнень. Одночасно перевіряють шатун, колінчастий вал і підшипники: помітний люфт або пошкодження сполучених деталей не можна залишати без уваги.

Кільця встановлюють без перекосу, суміщаючи їхні замки з передбаченими фіксаторами в канавках поршня. Стопорні кільця мають повністю ввійти у свої посадкові канавки. Поверхні тертя перед першим прокручуванням змащують складом, передбаченим для двотактного двигуна. Після складання перевіряють вільне переміщення поршня, обертання колінвала та герметичність з’єднань. Якщо немає досвіду такого ремонту й потрібного інструменту, встановлення доцільно доручити майстру з обслуговування бензотехніки.
