ЦПГ WOODMAN для бензопили St M 066, Ø54 мм

Циліндро-поршнева група WOODMAN для бензопили St M 066, Ø54 мм

Комплект призначений для ремонту двигуна бензопили серії St M 066, коли потрібно замінити циліндр і пов’язані з ним деталі поршневої групи. Номінальний діаметр 54 мм є основним розміром під час підбору. ЦПГ відновлює робочу пару, у якій відбувається стискання паливної суміші та перетворення тиску газів на рух колінчастого вала. Від стану цієї пари залежать компресія, упевнений запуск і здатність двигуна зберігати тягу під навантаженням.

Призначення та будова

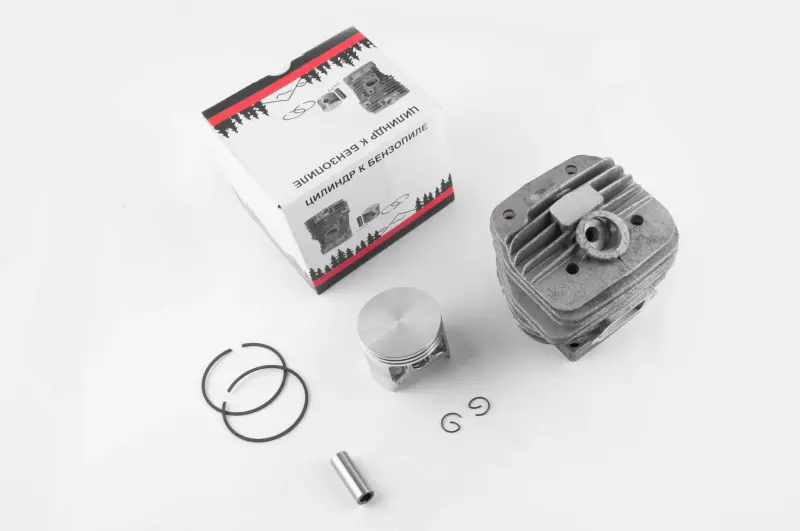

У конструкції використовуються циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Циліндр утворює робочу порожнину та спрямовує рух поршня. Поршневі кільця ущільнюють зазор між рухомою деталлю і стінкою циліндра, а палець з’єднує поршень із шатуном. Стопорні кільця утримують палець від осьового зміщення. Такий набір дає змогу одночасно замінити спряжені деталі, якщо зношення торкнулося не лише поршня чи кілець, а й поверхні циліндра.

Заміна ЦПГ актуальна за наявності задирів, вираженого зношення поверхні циліндра, пошкодження поршня, зношення канавок кілець або зниження компресії. Непрямими ознаками можуть бути ускладнений запуск, падіння потужності та нестабільна робота двигуна, проте перед ремонтом варто виключити несправності запалювання, паливної системи, впуску й випуску. Це допомагає усунути початкову причину та не наражати новий комплект на повторне пошкодження.

Як перевірити сумісність

Перед замовленням зіставте точне позначення бензопили, діаметр 54 мм і конструкцію знятого циліндра. Важливі розташування кріпильних отворів, форма основи, конфігурація впускного та випускного вікон, посадка глушника і впускного патрубка. Порівняйте також поршневий палець, висоту та форму поршня, кількість кілець і розташування їхніх замків. Самої зовнішньої схожості недостатньо: різні модифікації техніки можуть відрізнятися приєднувальними розмірами.

• Тип деталі: циліндро-поршнева група для бензопили.
• Сумісна серія: St M 066.
• Номінальний діаметр: 54 мм.
• Бренд: WOODMAN.
• Основні деталі набору: циліндр, поршень, два кільця, палець і два стопорні кільця.

Підготовка до встановлення

Монтаж ЦПГ виконують після розбирання двигуна та очищення зони ремонту. До складання перевіряють шатун і підшипники на люфт, стан колінчастого вала, герметичність картера, чистоту впуску, випуску та охолоджувальних каналів. Причиною задирів може бути не лише природне зношення, тому необхідно оцінити подавання і склад паливної суміші, відсутність підсмоктування повітря та вільне відведення вихлопних газів.

Під час установлення потрібно правильно зорієнтувати поршень, розмістити замки кілець у передбачених положеннях, повністю посадити стопорні кільця та не пошкодити кільця під час введення поршня в циліндр. Поверхні тертя перед складанням змащують оливою, придатною для двотактного двигуна. Кріплення затягують за схемою і моментами, зазначеними для конкретної моделі пили; універсальні значення тут застосовувати не слід. Після складання перевіряють вільний рух механізму та відсутність стороннього опору. Правильно підібрана ЦПГ WOODMAN підходить для комплексного відновлення циліндрової частини двигуна St M 066 без поєднання деталей різних діаметрів і виконань.
