Циліндро-поршнева група Ø48 мм для Husqvarna 61 WOODMAN

ЦПГ WOODMAN Ø48 мм для бензопили Husqvarna 61

Комплект призначений для ремонту циліндро-поршневої частини двигуна бензопили Husqvarna 61. До нього входять узгоджені деталі верхньої частини двигуна: циліндр, поршень діаметром 48 мм, поршневе кільце, палець і два стопорні кільця. Такий набір використовують під час ремонту, коли заміни лише поршня або кільця вже недостатньо через зношення чи пошкодження поверхні циліндра.

Циліндр спрямовує рух поршня, а встановлене в його канавці кільце ущільнює простір над поршнем. Разом ці деталі беруть участь у створенні компресії, потрібної для запуску двигуна та перетворення енергії паливної суміші на рух колінчастого вала. Поршневий палець з’єднує поршень із шатуном, а стопорні кільця утримують палець у передбаченому положенні.

Коли потрібна заміна ЦПГ

Підставою для ремонту можуть бути задири на поршні або внутрішній поверхні циліндра, пошкодження днища поршня, зношення канавки кільця чи помітне зниження компресії. Такі дефекти часто супроводжуються ускладненим запуском, втратою тяги та нестабільною роботою двигуна. Перед установленням нової групи необхідно визначити причину пошкодження попередніх деталей: перегрівання, недостатнє змащування, потрапляння забруднень або несправність суміжних компонентів здатні швидко пошкодити й новий комплект.

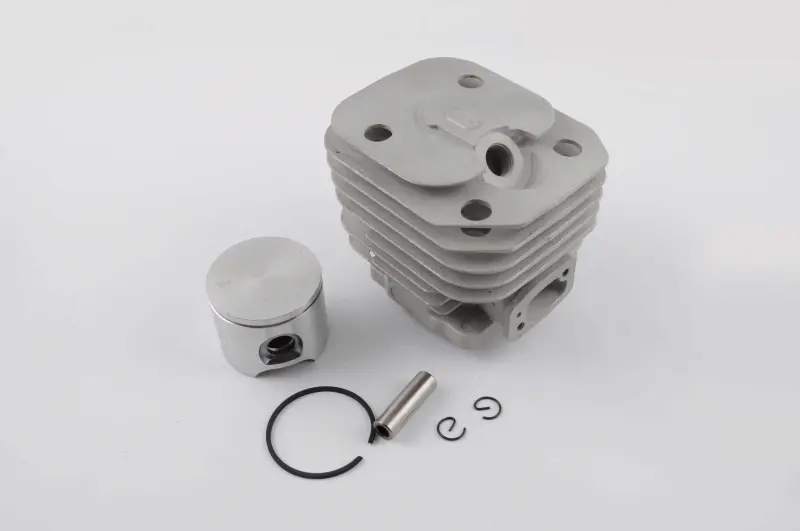

Комплектація

• Циліндр — утворює поверхню, якою рухається поршень, і має передбачені для двигуна канали, вікна та точки кріплення.
• Поршень Ø48 мм — сприймає тиск газів і передає зусилля на шатун через поршневий палець.
• Поршневе кільце — ущільнює проміжок між поршнем і циліндром.
• Поршневий палець — забезпечує шарнірне з’єднання поршня із шатуном.
• Два стопорні кільця — фіксують палець з обох боків поршня.

Як перевірити сумісність

Основні орієнтири під час добору — модель бензопили Husqvarna 61 і діаметр поршня 48 мм. До розбирання варто уточнити повне позначення пилки, адже техніка могла раніше ремонтуватися або отримати деталі іншої модифікації. Після демонтажу порівняйте старий і новий циліндри: посадкові отвори, розташування впускного й випускного вікон, конфігурацію каналів, кріплення впускних деталей і глушника. Поршні зіставляють за діаметром, висотою, положенням пальця та розташуванням стопора кільця.

Для точного добору одного збігу зовнішнього діаметра недостатньо. Циліндр має без перероблення з’єднуватися з картером і навісними деталями конкретної бензопили, а поршень — відповідати циліндру та шатунному механізму. Якщо встановлена раніше група відрізняється формою або кріпленням, усі посадкові параметри потрібно перевірити до початку монтажу.

Рекомендації щодо встановлення

Монтаж ЦПГ належить до ремонту двигуна та потребує чистоти, правильної орієнтації поршня й обережного поводження з кільцем. Перед складанням очищають сполучні поверхні та перевіряють стан шатуна, голчастого підшипника поршневого пальця, картера й ущільнень. Зношені або пошкоджені сусідні деталі не можна залишати поза увагою: люфт, сторонні частинки та порушення герметичності скорочують ресурс нової поршневої групи.

Поршень установлюють у напрямку, передбаченому сервісною схемою Husqvarna 61. Палець і стопорні кільця мають повністю зайняти свої посадкові місця. Під час установлення циліндра кільце стискають без перекосу та суміщають його замок із фіксатором у канавці поршня. Циліндр опускають прямо, не повертаючи його відносно поршня, щоб не зламати кільце. Після складання колінчастий вал прокручують вручну та переконуються, що поршень рухається плавно, без заїдання. Роботу доцільно доручити майстрові, який має досвід ремонту двотактних бензопил.

ЦПГ WOODMAN Ø48 мм дає змогу замінити основні сполучені деталі одним комплектом і відновити циліндро-поршневу частину Husqvarna 61 за підтвердженого зношення. Правильна діагностика, точна перевірка посадкових параметрів і дотримання порядку складання особливо важливі для стабільної роботи двигуна після ремонту.
