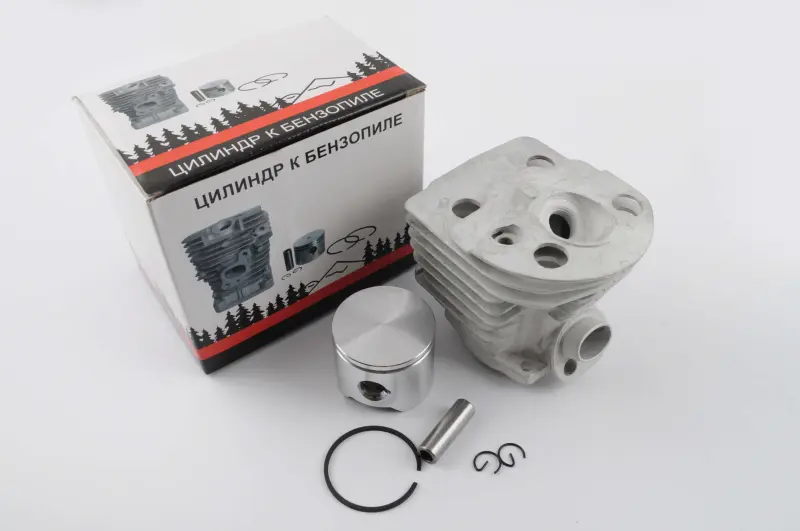

Циліндро-поршнева група WOODMAN для бензопили Husqvarna 51, Ø45 мм

ЦПГ WOODMAN для ремонту бензопили Husqvarna 51

Циліндро-поршнева група призначена для відновлення двигуна бензопили Husqvarna 51. Комплект застосовують у разі пошкодження циліндра або поршня, зниження компресії та інших несправностей, пов’язаних зі зношенням деталей поршневої групи. Номінальний діаметр циліндра й поршня становить 45 мм — це один з основних параметрів, який потрібно врахувати під час підбору.

Під час роботи двигуна поршень рухається всередині циліндра, а поршневі кільця ущільнюють простір між спряженими поверхнями. Стан цих деталей безпосередньо пов’язаний зі стисканням паливної суміші, запуском двигуна та його роботою під навантаженням. Глибокі задирки, відколи, сліди перегрівання, пошкодження канавок або помітне зношення поверхні циліндра є підставою для діагностики всієї групи, а не лише однієї окремої деталі.

Склад і основні параметри

Набір містить циліндр, поршень, поршневі кільця, поршневий палець і стопори пальця. Такий склад дає змогу замінити взаємопов’язані деталі однієї групи та не підбирати перелічені компоненти окремо. Для поршня підтверджено висоту 37 мм, палець діаметром 10 мм і завдовжки 33 мм.

• Призначення: ремонт циліндро-поршневої частини бензинової ланцюгової пили.
• Сумісна модель: Husqvarna 51.
• Діаметр циліндра та поршня: 45 мм.
• Висота поршня: 37 мм.
• Розмір поршневого пальця: Ø10 × 33 мм.
• Комплект: циліндр, поршень, кільця, палець і стопори.
• Виробник комплекту: WOODMAN.

Як перевірити сумісність перед установленням

Підбір потрібно виконувати саме за моделлю бензопили та геометрією знятої групи. Позначення Husqvarna 51 недостатньо, якщо інструмент раніше ремонтували або оснащували деталями іншої модифікації. Необхідно звірити діаметр 45 мм, розміри пальця, висоту поршня, розташування вікон циліндра, форму впускного й випускного з’єднань, міжосьові відстані кріплень і конфігурацію посадкових поверхонь. Порівняння зі знятими циліндром та поршнем допомагає виключити встановлення зовні подібного комплекту з іншою геометрією.

Не варто обирати цю ЦПГ для Husqvarna 55 лише через зовнішню подібність бензопил: офіційні технічні дані вказують для моделі 51 діаметр циліндра 45 мм, а для моделі 55 — 46 мм. Комплект орієнтований на Husqvarna 51 із циліндром потрібного діаметра. Сумісність із копіями та іншими моделями без перевірки всіх приєднувальних розмірів не передбачається.

Що перевірити під час ремонту

До складання необхідно визначити причину пошкодження попередньої поршневої групи. Циліндр і поршень можуть постраждати не лише від природного зношення, а й унаслідок перегрівання, недостатнього змащування, потрапляння забруднень через впуск або сторонніх частинок усередину двигуна. Якщо першопричину не усунути, нові деталі також можуть швидко зазнати пошкоджень.

Під час розбирання перевіряють стан шатуна, підшипників, ущільнень колінчастого вала, впускного тракту та кріпильних поверхонь. Посадкове місце циліндра очищають від забруднень і залишків попереднього ущільнення, не пошкоджуючи площину картера. Поршневі кільця мають вільно розташовуватися у своїх канавках, а стопори пальця — повністю займати передбачені посадкові місця. Перед остаточним складанням також перевіряють правильність орієнтації поршня та збіг каналів циліндра з відповідними ділянками двигуна.

Установлення рекомендовано доручити фахівцеві, який має досвід ремонту двотактних бензопил. Після складання потрібно перевірити герметичність з’єднань, налаштування системи живлення та надходження мастила до паливної суміші відповідно до інструкції пили. Ретельна діагностика, акуратний монтаж і усунення причини попереднього пошкодження допомагають використати ресурс нової ЦПГ без повторного передчасного ремонту.
