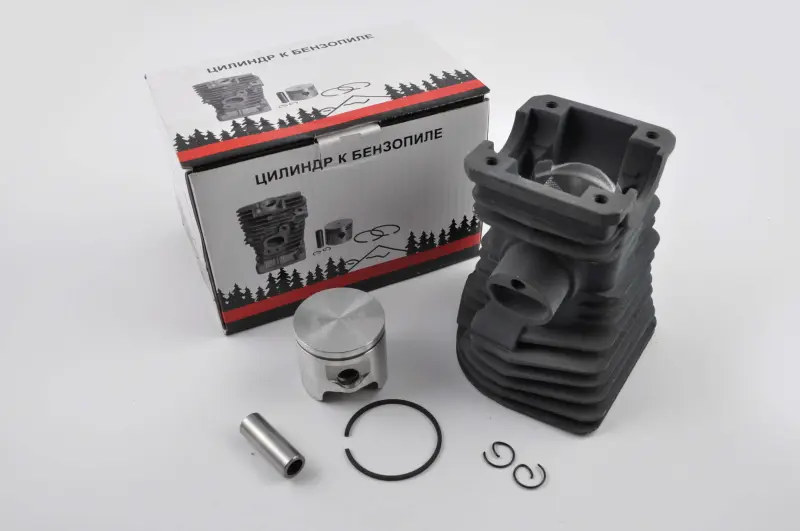

Циліндро-поршнева група WOODMAN для Husqvarna 345, Ø42 мм, чорна

Циліндро-поршнева група WOODMAN для Husqvarna 345

Комплект призначений для ремонту бензопили Husqvarna 345 із циліндром діаметром 42 мм. До нього входять узгоджені деталі верхньої частини двигуна: чорний циліндр, поршень, поршневе кільце, палець і стопорні кільця. Такий набір застосовують для заміни зношеної або пошкодженої ЦПГ, коли стан циліндра та поршня вже не дає змоги обмежитися встановленням окремих деталей.

Призначення та конструкція

Поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Поршневе кільце ущільнює проміжок між поршнем і стінкою циліндра, тому стан цих поверхонь безпосередньо пов’язаний із компресією, запуском двигуна та його роботою під навантаженням. Зовнішні ребра циліндра збільшують площу відведення тепла під час використання бензопили.

ЦПГ WOODMAN розрахована на номінальний діаметр 42 мм і використовується саме як комплект для Husqvarna 345. Одночасна заміна циліндра, поршня та кільця унеможливлює поєднання нового поршня з циліндром, що має задири, значне зношення або порушену геометрію. Палець з’єднує поршень із шатуном, а два стопори утримують його від осьового зміщення після складання.

Комплектація та основні параметри

• Тип деталі: циліндро-поршнева група для бензинової ланцюгової пили.
• Сумісна модель: Husqvarna 345.
• Діаметр циліндра та поршня: 42 мм.
• Виконання циліндра: чорне, із зовнішніми охолоджувальними ребрами.
• Склад набору: циліндр, поршень, поршневе кільце, поршневий палець і два стопорні кільця.
• Бренд: WOODMAN.

Коли потрібна заміна ЦПГ

Приводом для розбирання та діагностики можуть бути ускладнений запуск, зниження компресії й тяги, нестабільна робота під навантаженням, сторонній механічний шум або сліди пошкоджень на поршні та поверхні циліндра. Остаточне рішення про заміну приймають після огляду деталей: глибокі задири, прогар днища поршня, пошкодження канавки кільця та помітне зношення циліндра потребують усунення причини несправності й установлення справного комплекту належного розміру.

Перед монтажем потрібно визначити, чому попередня група вийшла з ладу. Особливої уваги потребують стан повітряного фільтра, герметичність впуску та картера, надходження мастильної суміші, налаштування карбюратора, підшипники колінчастого вала й відсутність сторонніх частинок усередині двигуна. Якщо замінити пошкоджені деталі, але не усунути першопричину перегрівання, підсмоктування повітря або недостатнього змащування, нова ЦПГ також може швидко зазнати пошкоджень.

Як правильно підібрати

Головні критерії вибору — точна модель бензопили та діаметр 42 мм. Перед замовленням порівняйте старий і новий циліндри за розташуванням кріпильних отворів, формою впускного й випускного вікон, посадковими поверхнями та конфігурацією верхньої частини. Для Husqvarna 345 існують різні виконання циліндрів і заводські номери деталей, тому за невідомої модифікації пили варто врахувати її серійні дані та конструкцію демонтованої ЦПГ. Не слід обирати набір лише за зовнішньою схожістю або належністю до загальної серії Husqvarna.

Рекомендації зі встановлення

Монтаж виконують на очищеному двигуні, щоб абразивні частинки та залишки старих відкладень не потрапили до картера. До складання перевіряють вільний рух кільця в канавці, правильне положення його замка, орієнтацію поршня та надійну посадку обох стопорів пальця. Поверхні тертя під час складання змащують оливою, призначеною для двотактних двигунів. Ущільнення основи циліндра та інші супутні деталі потрібно перевірити окремо, оскільки вони не заявлені у складі цього набору.

Після монтажу циліндр має встановлюватися без перекосу та примусового продавлювання кільця. Кріплення затягують рівномірно з параметрами, передбаченими технічною документацією бензопили. Далі перевіряють герметичність зібраного двигуна та коректність паливного налаштування. Акуратне складання й усунення причини попереднього пошкодження допомагають відновити належну компресію та стабільну роботу Husqvarna 345.
