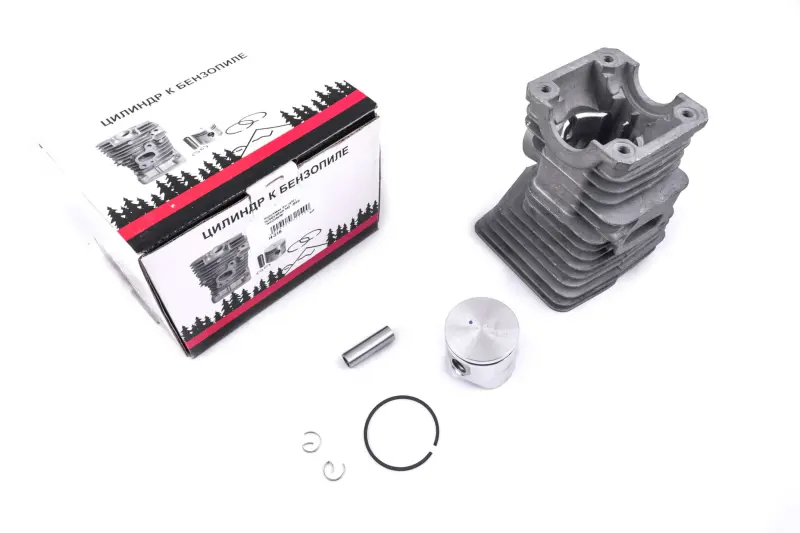

Циліндро-поршнева група WOODMAN для Husqvarna 340, Ø40 мм

ЦПГ WOODMAN для бензопили Husqvarna 340

Циліндро-поршнева група діаметром 40 мм призначена для ремонту двигуна бензопили Husqvarna 340. Комплект поєднує основні деталі камери згоряння та поршневого механізму: циліндр, поршень, поршневе кільце, палець і два стопорні кільця. Таке рішення підходить для комплексної заміни деталей, які разом забезпечують стискання паливної суміші та перетворюють тиск газів на рух колінчастого механізму.

ЦПГ зазвичай замінюють у разі пошкодження поверхні циліндра, задирів на поршні, зношення канавки або кільця, падіння компресії та ускладненого запуску. Підставою для ремонту мають бути результати розбирання й дефектування двигуна: подібні ознаки можуть виникати також через несправності інших деталей. Встановлення нового комплекту без усунення причини попереднього пошкодження здатне призвести до повторного зношення.

Комплектація

• Циліндр утворює робочу порожнину та спрямовує рух поршня.
• Поршень Ø40 мм рухається всередині циліндра та через палець з’єднується із шатуном.
• Поршневе кільце ущільнює проміжок між поршнем і стінкою циліндра, підтримуючи необхідну компресію.
• Поршневий палець з’єднує поршень із верхньою головкою шатуна.
• Два стопорні кільця фіксують палець у посадкових канавках поршня.

Як перевірити сумісність

Основні критерії добору — модель бензопили Husqvarna 340 і діаметр поршня 40 мм. Перед придбанням варто додатково зіставити старий циліндр і нову деталь за формою основи, розташуванням кріпильних отворів, конфігурацією впускного та випускного каналів, висотою циліндра й розміщенням приєднувальних елементів. Така перевірка особливо потрібна для техніки різних років випуску та після попередніх ремонтів, коли у двигун уже могли встановити деталі іншої версії.

Діаметр не можна обирати лише за зовнішнім виглядом бензопили. Його перевіряють за демонтованою деталлю або результатами вимірювання. Якщо старий вузол не відповідає розміру 40 мм чи відрізняється посадковою геометрією, цей комплект застосовувати не слід. Ущільнювальна прокладка циліндра та голчастий підшипник поршневого пальця не входять до підтвердженої комплектації, тому їх наявність і стан перевіряють окремо до початку складання.

Рекомендації зі встановлення

Перед монтажем очищають картер і сполучні поверхні, оглядають шатун, голчастий підшипник, впускні деталі та кріплення. Усередині двигуна не повинні залишатися абразивні частинки, уламки попереднього кільця або частини пошкоджених стопорів. Поршневе кільце встановлюють з урахуванням фіксувального штифта в канавці поршня, а палець закріплюють обома стопорними кільцями. Кожен стопор має повністю ввійти у свою канавку: неповна фіксація може пошкодити поршень і циліндр.

Під час складання поверхні поршня, кільця та циліндра змащують відповідним мастилом для двотактного двигуна. Поршень орієнтують згідно з конструкцією двигуна та сервісною схемою Husqvarna 340. Циліндр насувають без перекосу, обережно стискаючи кільце та не застосовуючи ударного навантаження. Після затягування кріплення колінчастий механізм прокручують вручну, перевіряючи вільний хід без заклинювання і стороннього контакту. Кваліфіковане встановлення та попереднє усунення причини зношення допомагають повноцінно використати ресурс нової ЦПГ.
