ЦПГ для бензопили Husqvarna 328 Ø36 мм WOODMAN

ЦПГ WOODMAN для бензопили Husqvarna 328, Ø36 мм

Циліндро-поршнева група призначена для ремонту бензопили Husqvarna 328 у разі зношення або пошкодження деталей верхньої частини двигуна. Комплект поєднує циліндр, поршень і необхідні для їх з’єднання деталі, тому підходить для комплексної заміни спряженої пари. Зазначений діаметр становить 36 мм. Це один із головних параметрів добору: навіть зовні подібна поршнева іншого розміру не забезпечить належної посадки та нормальної роботи двигуна.

Під час роботи поршень рухається всередині циліндра, а поршневі кільця ущільнюють проміжок між цими деталями. Від стану спряжених поверхонь і кілець залежить збереження компресії, потрібної для запуску двигуна та створення зусилля на колінчастому валу. Циліндр також має впускні, випускні й продувні канали, тому під час добору необхідно враховувати не лише діаметр, а й розташування вікон, патрубків і кріпильних отворів.

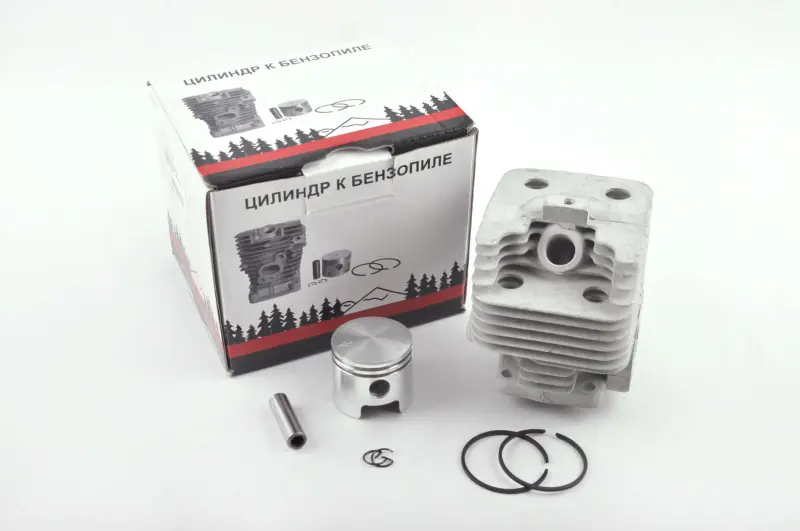

Склад і призначення деталей

• Циліндр утворює камеру, у якій рухається поршень, і відводить тепло через зовнішні ребра охолодження.
• Поршень сприймає тиск газів і передає зусилля на шатун через поршневий палець.
• Два поршневі кільця ущільнюють спряження поршня зі стінкою циліндра та беруть участь у підтриманні компресії.
• Поршневий палець і два стопорні кільця з’єднують поршень із верхньою головкою шатуна та фіксують палець від бокового зміщення.

Заміна ЦПГ може знадобитися через задири на циліндрі або поршні, пошкодження днища, зношення кільцевих канавок, залягання чи руйнування кілець. Підставою для діагностики часто стають ускладнений запуск, зменшення тяги та недостатня компресія. Такі прояви можуть мати й інші причини, тому перед ремонтом варто оглянути циліндр через випускне вікно, перевірити компресію та виключити несправності паливної системи, запалювання і герметичності картера.

Як перевірити сумісність

Перед замовленням зіставте позначення бензопили та її модифікацію, діаметр старої поршневої, форму основи циліндра, розташування кріпильних отворів, конфігурацію впуску й випуску. Нову деталь корисно порівняти зі знятим циліндром за висотою, оребренням, напрямком патрубків і розміщенням вікон. Окремо перевірте діаметр та довжину поршневого пальця, положення стопорів кілець у канавках поршня і спосіб приєднання впускних деталей. Таке порівняння особливо потрібне, якщо бензопилу вже ремонтували або на ній установлені нестандартні компоненти.

Позначення Ø36 не замінює повної перевірки посадкових параметрів. Однаковий діаметр може використовуватися в циліндрах з іншим розміщенням каналів чи кріплень. Для впевненого добору мають збігатися модель, розмірність і геометрія приєднувальних ділянок. Прокладки, підшипник верхньої головки шатуна та інші супутні деталі потрібно добирати окремо за конструкцією двигуна, що ремонтується, якщо їх заміна необхідна.

Рекомендації зі встановлення

Монтаж виконують на очищеному двигуні після видалення залишків старих прокладок і забруднень. До складання потрібно перевірити шатун та його підшипники на люфт і пошкодження, оглянути картер, а також визначити причину зношення попередньої поршневої. Поршень і кільця встановлюють у правильній орієнтації, стопорні кільця повністю розміщують у канавках, а спряжені поверхні змащують відповідною моторною оливою. Під час надягання циліндра кільця обережно стискають, не допускаючи їх перекосу або потрапляння краю кільця у вікно циліндра.

Після ремонту двигун має вільно провертатися без заїдань і стороннього механічного опору. Герметичність з’єднань, справність системи подавання паливної суміші та стан охолоджувальних каналів впливають на ресурс нової ЦПГ, тому встановлення потребує акуратного складання і перевірки всього моторного блока. Комплект WOODMAN Ø36 мм підійде для відновлення Husqvarna 328 лише за умови збігу перелічених параметрів зі знятими деталями.
