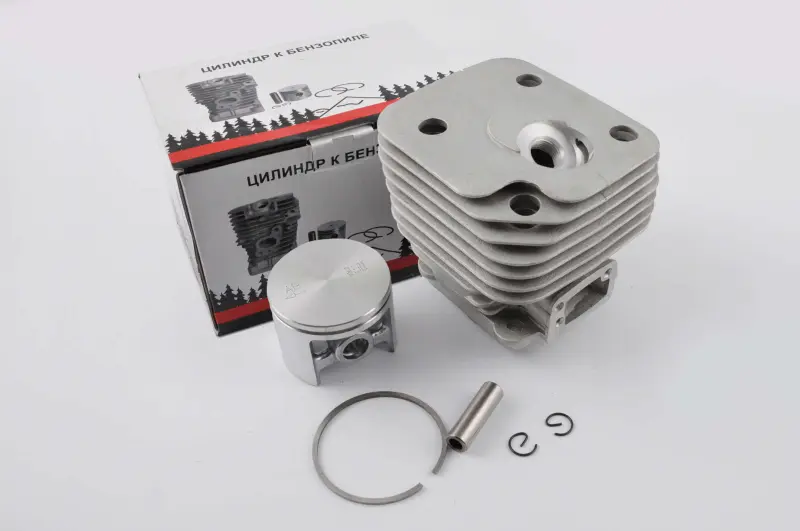

Циліндро-поршнева група WOODMAN для Husqvarna 272, Ø52 мм

ЦПГ WOODMAN для бензопили Husqvarna 272

Циліндро-поршнева група призначена для ремонту двигуна бензопили Husqvarna 272 з діаметром циліндра 52 мм. Комплект застосовують у разі зношення циліндра й поршня, зниження компресії, появи задирів або пошкодження деталей поршневої групи. Заміна ЦПГ дає змогу відновити справну геометрію цієї частини двигуна без окремого підбирання циліндра та поршня.

Циліндр утворює робочу порожнину двигуна, а поршень, що рухається всередині, передає зусилля через палець на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Від стану та правильного встановлення цих деталей залежать компресія, упевнений запуск і стабільна робота пилки під навантаженням. Ребра циліндра збільшують площу відведення тепла під час роботи двигуна.

Склад та основні параметри

• Призначення: ремонт циліндро-поршневої частини двигуна бензопили.
• Сумісна модель: Husqvarna 272.
• Діаметр циліндра та поршня: 52 мм.
• Виробник комплекту: WOODMAN.
• Основні деталі: циліндр, поршень, поршневі кільця, поршневий палець і стопорні кільця пальця.

Діаметр 52 мм відповідає діаметру циліндра двигуна Husqvarna 272 XP, наведеному в технічній документації виробника. Для цієї моделі також зазначені робочий об’єм 72,2 см³ і хід поршня 34 мм. Ці параметри описують двигун пилки та допомагають відрізнити потрібне виконання від циліндро-поршневих груп іншого розміру.

Що перевірити під час вибору

Основні критерії добору — модель бензопили та діаметр 52 мм. Перед монтажем порівняйте новий циліндр зі знятою деталлю: розташування впускного й випускного каналів, форму основи, кріпильні отвори та конфігурацію верхньої частини. Одночасно зіставте поршень, палець і стопорні кільця. Така перевірка особливо потрібна, якщо пилку раніше ремонтували або на ній уже встановлені нештатні деталі.

Не варто вибирати ЦПГ лише за приблизною зовнішньою подібністю. Однаковий діаметр поршня сам по собі не підтверджує збігу каналів, кріплень і посадкових місць. Якщо позначення моделі на пилці читається не повністю, спочатку уточніть її модифікацію та порівняйте старий циліндр із новим за всіма точками приєднання.

Рекомендації щодо встановлення

До складання необхідно визначити причину пошкодження попередньої поршневої групи. Залишки абразиву та металевих частинок видаляють із доступних порожнин, а стан шатуна, підшипників і посадкових поверхонь перевіряють до монтажу циліндра. Пошкоджені суміжні деталі здатні швидко зіпсувати новий поршень і робочу поверхню циліндра.

Поршень установлюють із правильною орієнтацією відносно каналів циліндра. Кільця розміщують у призначених для них канавках без перекосу, а стопори поршневого пальця повністю заводять у посадкові канавки. Під час надягання циліндра кільця обережно стискають, щоб не зламати їх крайкою вікна. Поверхні тертя перед складанням змащують моторною оливою, передбаченою для двигуна пилки.

Після монтажу колінчастий вал має обертатися плавно, без заїдань і стороннього контакту. Перший запуск виконують лише після повного складання, перевірки герметичності з’єднань і налаштування двигуна відповідно до вимог Husqvarna 272. За відсутності досвіду ремонту бензинових пил установлення ЦПГ доцільно доручити фахівцеві: точна орієнтація поршня, кілець і стопорів безпосередньо впливає на результат ремонту.
