Циліндро-поршнева група WOODMAN для Husqvarna 268, 50 мм

ЦПГ WOODMAN для бензопили Husqvarna 268

Циліндро-поршнева група призначена для ремонту двигуна бензопили Husqvarna 268. Комплект застосовують у разі пошкодження циліндра або поршня, зниження компресії та інших несправностей, пов’язаних зі зношенням деталей поршневої групи. Діаметр поршня становить 50 мм — це один з основних параметрів, який потрібно враховувати під час добору запчастин для цієї моделі.

ЦПГ утворює камеру, у якій стискається паливоповітряна суміш. Поршень рухається всередині циліндра, а кільце ущільнює проміжок між їхніми поверхнями. Через поршневий палець зусилля передається на шатун. Стан цих деталей безпосередньо впливає на компресію, запуск двигуна та здатність бензопили зберігати тягу під навантаженням.

Склад і конструкція

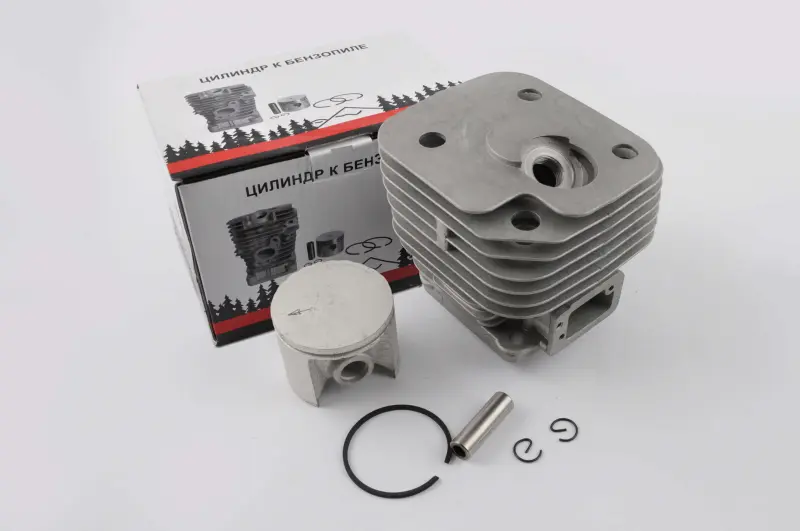

До набору входять циліндр, поршень, поршневе кільце, палець і два стопорні кільця. Така конфігурація дає змогу одночасно замінити основні сполучені деталі, які працюють разом і зношуються під час експлуатації. На зовнішній поверхні циліндра передбачені ребра охолодження, а його корпус має впускні та випускні вікна, посадкові отвори й місце для встановлення свічки запалювання.

• Призначення: відновлення циліндро-поршневої частини двигуна бензопили.
• Сумісна модель: Husqvarna 268.
• Діаметр поршня: 50 мм.
• Бренд комплекту: WOODMAN.
• Склад: циліндр, поршень, одне поршневе кільце, поршневий палець і два стопорні кільця.

Коли потрібна заміна ЦПГ

Підставою для діагностики поршневої групи можуть бути ускладнений запуск, помітне зниження компресії, втрата потужності, нестабільна робота двигуна або сторонні механічні звуки. Після розбирання оцінюють поверхню циліндра, стан спідниці й днища поршня, канавку під кільце та саме кільце. Глибокі задири, прогар, відколи, надмірне зношення або пошкодження посадкових місць указують на потребу в ремонті. Одночасно потрібно встановити причину несправності, щоб нова поршнева група не зазнала повторного пошкодження.

Як перевірити сумісність

Перед замовленням необхідно переконатися, що бензопила належить саме до моделі Husqvarna 268, а потрібний діаметр поршня дорівнює 50 мм. Одного збігу марки недостатньо: зовні подібні пили можуть мати різні циліндри та пов’язані з ними деталі. З демонтованою ЦПГ порівнюють форму циліндра, розташування кріпильних отворів, конфігурацію впускного й випускного вікон, посадку на картер, конструкцію поршня, палець і кільце.

Якщо бензопилу раніше ремонтували, особливо уважно перевірте фактично встановлений циліндр. У техніці може бути деталь іншої модифікації, тому орієнтуватися лише на зовнішній вигляд корпусу пили не варто. Зіставлення старої та нової ЦПГ до початку складання допомагає виявити відмінності без ризику пошкодити комплект під час монтажу.

Рекомендації зі встановлення

Монтаж потребує розбирання двигуна й акуратної роботи з поршнем, кільцем та стопорами пальця. До складання очищають сполучувані поверхні й запобігають потраплянню забруднень усередину картера. Потрібно перевірити стан шатуна, підшипника поршневого пальця та інших деталей, доступних після зняття циліндра. Пошкоджені деталі не можна залишати разом із новою ЦПГ.

Поршень установлюють у правильній орієнтації відносно вікон циліндра, кільце розміщують у призначеній для нього канавці, а стопорні кільця повністю фіксують у посадкових пазах. Під час складання застосовують відповідні прокладки та мастильні матеріали згідно з вимогами до обслуговування бензопили. Кріплення затягують із зусиллям, передбаченим технічною документацією Husqvarna 268. Після монтажу перевіряють вільний рух механізму та правильність складання, а перший запуск виконують лише після повного встановлення всіх знятих деталей.

Цей комплект підходить для відновлення Husqvarna 268 за підтвердженого діаметра 50 мм. Точна перевірка моделі, геометрії демонтованої ЦПГ і стану пов’язаних деталей допомагає правильно дібрати запчастину та виконати ремонт без несумісних компонентів.
