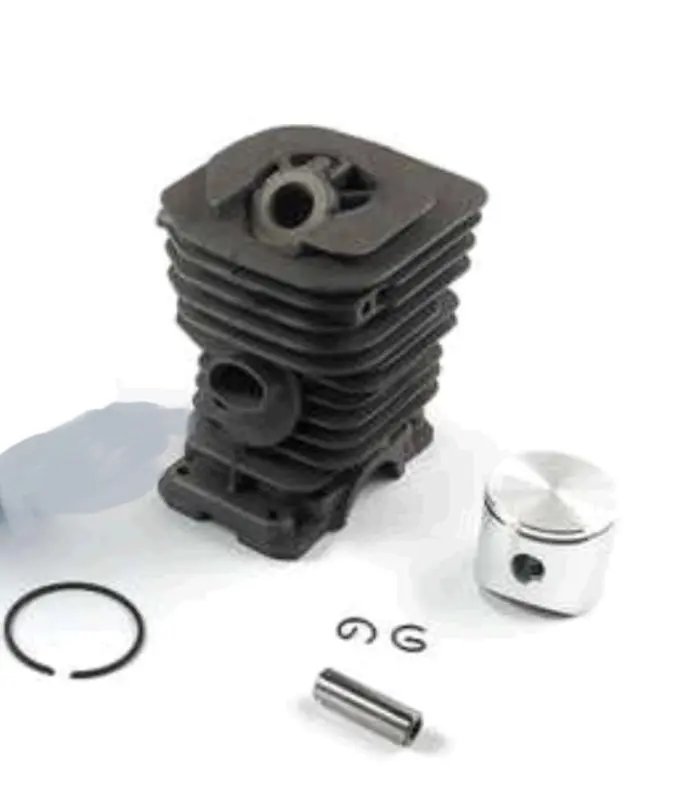

ЦПГ WOODMAN для бензопили Husqvarna 142, Ø40 мм, чорна

Циліндро-поршнева група WOODMAN для Husqvarna 142

ЦПГ призначена для ремонту бензопили Husqvarna 142, коли двигун утратив компресію через зношення або пошкодження циліндра й поршня. Номінальний діаметр поршня становить 40 мм, діаметр поршневого пальця — 10 мм. Чорний циліндр має розвинене зовнішнє оребрення, потрібне для відведення тепла під час роботи двигуна з повітряним охолодженням. Деталь дає змогу відновити штатну циліндро-поршневу частину пилки без переходу на інший діаметр.

Призначення та робота ЦПГ

Внутрішня поверхня циліндра спрямовує рух поршня, а поршневі кільця ущільнюють камеру згоряння. Зусилля від поршня передається шатуну через палець, зафіксований стопорними кільцями. Стан цих деталей безпосередньо пов’язаний із компресією, стабільністю запуску та здатністю двигуна розвивати тягу під навантаженням. Точна посадка поршня і вільне переміщення кілець у канавках особливо важливі для правильної роботи після ремонту.

Заміна ЦПГ потрібна за наявності глибоких задирів на стінці циліндра або спідниці поршня, пошкодження поршневих канавок, прогару днища та зношення, що спричинило надмірне зниження компресії. Ускладнений запуск, падіння потужності й нестабільна робота можуть супроводжувати такі несправності, однак перед розбиранням двигуна варто виключити проблеми карбюратора, запалювання, паливної системи та негерметичність з’єднань.

Що перевірити під час добору

• Модель пилки: виконання розраховане на Husqvarna 142.
• Діаметр поршня: 40 мм; цей параметр потрібно зіставити зі знятою циліндро-поршневою групою.
• Поршневий палець: діаметр 10 мм і довжина 33 мм за картками аналогічної чорної ЦПГ для цієї моделі.
• Посадкові точки: до встановлення порівнюють основу циліндра, розташування кріпильних отворів, впускний і випускний канали.
• Конфігурація поршня: перевіряють положення замків кілець, отвір під палець та орієнтацію поршня відносно випускного вікна.

Збігу лише одного діаметра недостатньо для надійного добору. У бензопил близьких серій можуть відрізнятися основа циліндра, канали, кріплення впускних деталей та інші приєднувальні розміри. Тому стару ЦПГ доцільно залишити поруч до завершення порівняння і складання. Якщо пилку вже ремонтували, фактично встановлена деталь може відрізнятися від початкового виконання моделі.

Підготовка та встановлення

Перед монтажем очищають картер і сполучні поверхні від нагару, абразивних частинок та залишків попередніх ущільнень. Одночасно оцінюють стан шатуна, голчастого підшипника поршневого пальця і колінчастого вала: встановлення нової ЦПГ не усуває люфт або пошкодження нижньої частини двигуна. Поршень, циліндр і кільця під час складання змащують мастилом, призначеним для двотактного двигуна. Кільця мають вільно рухатися в канавках, а їхні замки — займати передбачене конструкцією положення.

Стопорні кільця пальця повністю встановлюють у канавки, не допускаючи їх деформації. Поршень орієнтують відповідно до розташування каналів циліндра та вказівок сервісної документації Husqvarna 142. Циліндр надягають без ударів і перекосу, обережно стискаючи кільця. Після складання перевіряють плавність переміщення поршня ручним прокручуванням двигуна, герметичність з’єднань і правильність під’єднання впуску та глушника.

Практичний результат ремонту

Справна ЦПГ повертає циліндру й поршню узгоджену геометрію, необхідну для створення компресії. Результат залежить також від стану інших деталей двигуна, якості складання, герметичності картера, складу паливної суміші та налаштування карбюратора. Після ремонту режим першого запуску й подальше навантаження обирають за сервісними вимогами до Husqvarna 142, контролюючи відсутність сторонніх звуків і перегрівання. Така перевірка допомагає вчасно виявити помилку складання або причину початкового пошкодження та не допустити повторних задирів.
