ЦПГ Yamaha YBR125 Ø54 мм, палець 15 мм, h 65,2 мм GONGYU

Циліндро-поршнева група GONGYU для Yamaha YBR125

Комплект призначений для ремонту двигуна Yamaha YBR125 із циліндром номінального діаметра 54 мм і поршневим пальцем 15 мм. ЦПГ поєднує циліндр, поршень та сполучені деталі, які формують простір для руху поршня, забезпечують стискання робочої суміші й передають зусилля на шатун. Заміна групи доречна при зношенні поверхні циліндра, пошкодженні поршня або кілець, зниженні компресії, підвищеній витраті оливи, димності та сторонньому механічному шумі. Перед замовленням потрібно визначити причину несправності й переконатися, що параметри двигуна відповідають зазначеному виконанню.

Параметри та склад

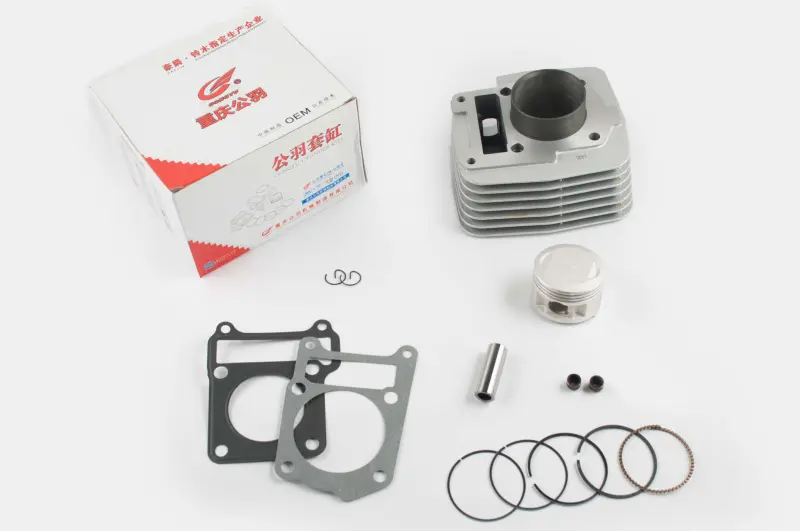

Основні розміри цієї версії — діаметр циліндра 54 мм, діаметр поршневого пальця 15 мм і висота циліндра 65,2 мм. Позначення OHC вказує на виконання для двигуна з верхнім розподільним валом. До набору входять циліндр із зовнішніми ребрами охолодження, поршень, комплект поршневих кілець, палець, стопорні кільця та прокладки. Такий склад дає змогу одночасно замінити основні сполучені деталі ЦПГ без окремого добору поршня й кілець.

• Діаметр циліндра: 54 мм.
• Діаметр поршневого пальця: 15 мм.
• Висота циліндра: 65,2 мм.
• Тип газорозподільного механізму: OHC.
• Призначення: двигун Yamaha YBR125 відповідного виконання.
• Виробник комплекту: GONGYU.

Як перевірити сумісність

Назва моделі мотоцикла сама по собі не замінює перевірку розмірів: у техніки різних років і ринків можуть відрізнятися версії двигуна або раніше встановлені ремонтні деталі. До придбання порівняйте старий циліндр за діаметром робочої поверхні, загальною висотою, формою основи, розташуванням кріпильних отворів, каналом ланцюга ГРМ і контурами мастильних каналів. Окремо перевірте діаметр пальця, форму днища поршня, розташування клапанних вибірок і конфігурацію прокладок. Для цього комплекту контрольними значеннями є 54, 15 і 65,2 мм.

Якщо двигун уже ремонтували, фактичний розмір поршня та циліндра потрібно виміряти, а не визначати лише за моделлю мотоцикла. Варто також оцінити стан головки циліндра, клапанів, шатуна, підшипників і посадкових поверхонь. Нова ЦПГ усуває зношення у своїй зоні, проте не виправляє несправності суміжних деталей. Сліди перегрівання, металева стружка або недостатнє мащення потребують усунення першопричини до складання, інакше нові компоненти можуть швидко пошкодитися.

Установлення та перший запуск

Монтаж виконують на очищені й перевірені поверхні. Поршневі кільця встановлюють у призначені для них канавки з правильним розташуванням замків, палець фіксують стопорними кільцями, а поверхні тертя перед складанням змащують моторною оливою. Під час установлення поршня потрібно дотримуватися його орієнтації відносно клапанів і напрямку двигуна. Прокладки ставлять без перекривання мастильних каналів, а кріплення головки затягують у послідовності та з моментом, визначеними сервісною документацією Yamaha YBR125.

Після складання потрібно перевірити вільне обертання колінчастого вала вручну, правильність фаз газорозподілу, теплові проміжки клапанів і подавання оливи. Перший запуск виконують лише після повної перевірки складання. У початковий період експлуатації уникають тривалої роботи на постійних високих обертах і контролюють відсутність витоків, перегрівання та незвичних звуків. Точна відповідність розмірів і акуратний монтаж допомагають відновити компресію та нормальну роботу двигуна без перероблення посадкових місць.
