ЦПГ Honda Wave 125 у зборі BMB

Циліндро-поршнева група BMB для Honda Wave 125

Комплект призначений для ремонту циліндро-поршневої групи двигуна Honda Wave 125. Він об’єднує циліндр, поршень і потрібні для їх спільного встановлення деталі: поршневі кільця, палець та два стопорні кільця. Такий формат підходить для відновлення верхньої частини двигуна в разі зношення поверхонь тертя, зниження компресії, пошкодження поршня або потреби замінити циліндр разом із пов’язаними компонентами.

Призначення та робота деталей

Циліндр утворює напрямну поверхню для руху поршня, а поршневі кільця ущільнюють проміжок між деталями. Від стану цієї пари залежать герметичність камери згоряння та нормальне стискання паливоповітряної суміші. Поршневий палець з’єднує поршень із шатуном, а стопорні кільця утримують палець від бокового зміщення. Усі ці компоненти працюють спільно, тому за вираженого зношення циліндра й поршня їх комплектна заміна дає змогу виконати послідовний ремонт без збереження старих спряжених деталей.

Підставою перевірити ЦПГ можуть бути ускладнений запуск, зменшення тяги, нестабільна робота двигуна, падіння компресії, підвищена витрата оливи або сторонній механічний шум. Такі ознаки не вказують лише на одну можливу несправність, тому перед придбанням потрібна діагностика. Огляд циліндра, поршня, кілець і поршневих канавок допомагає визначити характер пошкоджень та зрозуміти, чи потрібна заміна всієї групи.

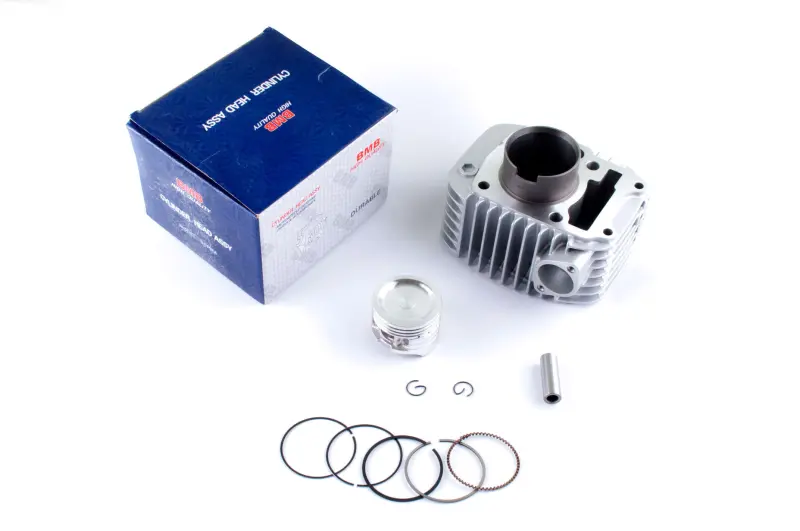

Склад комплекту

• Циліндр — формує поверхню, якою рухається поршень.
• Поршень — сприймає тиск газів і передає зусилля через палець та шатун.
• Комплект поршневих кілець — забезпечує ущільнення в циліндрі й бере участь у контролі оливи на його стінках.
• Поршневий палець — слугує шарнірним з’єднанням поршня із шатуном.
• Два стопорні кільця — фіксують палець у поршні.

Як перевірити сумісність

Позначення Honda Wave 125 є основним орієнтиром, проте самої назви моделі недостатньо для остаточного вибору: мотоцикли різних років і ринків можуть відрізнятися конструкцією двигуна. До замовлення зіставте старий циліндр і поршень із новим комплектом. Перевіряють діаметр циліндра та поршня, діаметр і довжину пальця, висоту циліндра, розташування кріпильних отворів і каналів, форму основи, конфігурацію поршня та посадкові поверхні під прокладки.

Особливо уважно потрібно визначити, чи встановлений у двигуні стандартний або ремонтний розмір. Не можна добирати поршень лише за заявленим об’ємом двигуна: значення мають фактичні розміри демонтованих деталей і стан посадкових поверхонь. Якщо мотор раніше розточували, ремонтували або оснащували іншим циліндром, параметри встановленої групи можуть відрізнятися від початкової конфігурації Honda Wave 125. Вимірювання варто виконувати точним інструментом, а результати звіряти до початку складання.

Рекомендації зі встановлення

Монтаж ЦПГ потребує правильного розташування поршня та кілець, обережного встановлення пальця й надійної фіксації обох стопорних кілець. Перед складанням очищують спряжені поверхні, перевіряють шатун, стан головки циліндра та різьбових з’єднань. Зазори, орієнтацію кілець, напрямок поршня й порядок затягування кріплення визначають за технічними даними конкретної версії двигуна. Повторне використання пошкоджених ущільнень або складання із забрудненими поверхнями можуть спричинити витоки та порушення компресії.

Після встановлення потрібно проконтролювати рівень оливи, відсутність витоків і сторонніх звуків. Перший запуск виконують лише після перевірки вільного руху механізму та правильності складання. Комплект BMB доцільно обирати для планового відновлення Honda Wave 125, коли діагностика підтверджує зношення циліндра й поршневої групи, а розміри та приєднувальна геометрія демонтованих деталей збігаються з придбаною ЦПГ.
