ЦПГ Honda TACT 50 AF16 Ø41 (TM)

ЦПГ Honda TACT 50 AF16 Ø41 (TM)

Комплект циліндро-поршневої групи призначений для ремонту двотактного двигуна скутера Honda TACT 50 модифікації AF16. Номінальний діаметр циліндра та поршня — 41 мм. ЦПГ утворює камеру, у якій поршень здійснює зворотно-поступальний рух, стискає паливоповітряну суміш і передає зусилля через палець та шатун на колінчастий вал. Стан сполучених деталей безпосередньо пов’язаний із компресією, упевненим запуском і стабільною роботою двигуна.

Комплект застосовують у разі зношення циліндра та поршня, появи задирів, пошкодження кілець, зниження компресії або потреби комплексно оновити цю частину двигуна. Заміна всієї групи дає змогу встановити узгоджені за призначенням циліндр, поршень і кільця, не підбираючи основні деталі окремо. Це особливо зручно під час ремонту після прихоплення поршня або за вираженого виробітку поверхні циліндра, коли встановлення лише нових кілець уже не усуває причину несправності.

Сумісність і правильний підбір

Основні орієнтири цієї ЦПГ — Honda TACT 50, модифікація AF16 і діаметр 41 мм. Позначення моделі потрібно перевірити до розбирання або зіставити з даними конкретного скутера: у сімействі Honda TACT є різні покоління та виконання двигуна. Самої загальної назви TACT недостатньо, якщо модифікацію техніки не визначено точно.

• Модель: Honda TACT 50.
• Модифікація: AF16, також позначається як Tact Full Mark SA50M.
• Тип двигуна: двотактний.
• Робочий об’єм: 50 см³.
• Діаметр циліндра та поршня: 41 мм.

Перед установленням варто додатково зіставити діаметр поршневого пальця з демонтованою деталлю, а також перевірити розташування шпильок, каналів і випускного приєднання. Для деталей Honda TACT AF16 діаметром 41 мм у товарних картках трапляються різні значення діаметра пальця, тому цей параметр не можна визначати лише за назвою моделі без фактичного вимірювання. Така перевірка особливо потрібна, якщо двигун уже ремонтували та в ньому могли встановити деталі іншого виконання.

Склад і призначення деталей

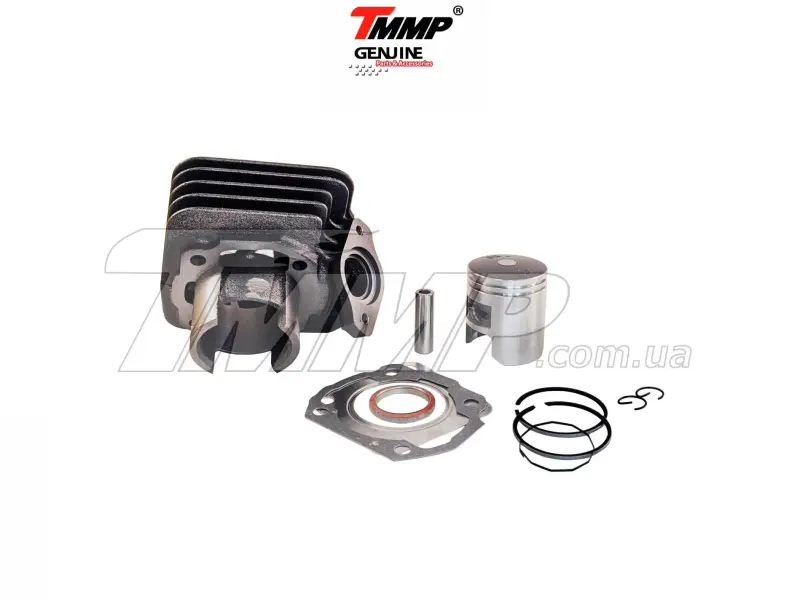

До набору входять циліндр із зовнішніми ребрами охолодження, поршень, поршневий палець, комплект кілець, стопорні кільця пальця та ущільнювальні прокладки. Циліндр спрямовує рух поршня, кільця ущільнюють проміжок між сполученими поверхнями, а палець з’єднує поршень із шатуном. Стопорні кільця утримують палець від осьового зміщення. Прокладки призначені для герметизації з’єднань під час складання.

Ребриста зовнішня поверхня циліндра збільшує площу відведення тепла за повітряного охолодження. Постачання основних сполучених деталей одним набором спрощує підготовку до ремонту та зменшує ризик випадково поєднати циліндр, поршень і кільця різних номінальних розмірів. Водночас фактичні посадкові проміжки все одно перевіряють вимірювальним інструментом до остаточного складання.

Рекомендації зі встановлення

Монтаж ЦПГ потребує чистоти, правильної орієнтації поршня й кілець, а також дотримання вимог посібника з ремонту Honda TACT AF16. Перед складанням очищають прилеглі поверхні, видаляють залишки старих прокладок і перевіряють стан шатуна, голчастого підшипника, колінчастого вала та системи подавання мастила. Якщо попередня група зазнала задирів або перегрівання, спочатку усувають причину пошкодження, інакше нові деталі можуть швидко вийти з ладу.

• Перевірте проміжок у замках кілець у циліндрі та їх вільний рух у канавках поршня.
• Розташуйте замки кілець біля передбачених фіксувальних штифтів, щоб кільця не розверталися до вікон циліндра.
• Використовуйте нові прокладки з набору та рівномірно затягуйте кріплення з моментом, визначеним виробником двигуна.
• Перед першим запуском нанесіть відповідне моторне мастило на поверхні тертя та вручну переконайтеся у вільному ході механізму.
• Після складання перевірте герметичність з’єднань і відсутність стороннього металевого шуму.

Ця ЦПГ підходить для планового відновлення або ремонту двигуна Honda TACT 50 AF16 за умови збігу діаметра 41 мм та інших приєднувальних параметрів. Точний підбір, контроль проміжків і акуратне складання допомагають повернути нормальну компресію та створити належні умови для припрацювання нових деталей.
