Циліндро-поршнева група Honda Lead 90 HF05 Ø48 GINTANA

ЦПГ GINTANA для Honda Lead 90 HF05

Циліндро-поршнева група призначена для ремонту двотактного двигуна скутера Honda Lead 90 модифікації HF05. Головні параметри добору — діаметр циліндра 48 мм і поршневий палець діаметром 12 мм. Комплект застосовують для відновлення верхньої частини двигуна після зношення циліндра, поршня або кілець, коли потрібно повернути належні умови для стискання паливоповітряної суміші та передавання зусилля на кривошипно-шатунний механізм.

Призначення та принцип роботи

Циліндр спрямовує рух поршня, а поршневі кільця ущільнюють проміжок між спряженими деталями. Під час роботи двигуна тиск газів діє на поршень, після чого зусилля через палець передається шатуну. Стан цих деталей безпосередньо пов’язаний із компресією, запуском двигуна та його поведінкою під навантаженням. Зношена поверхня циліндра, задирки на поршні, пошкоджені канавки або кільця, що втратили пружність, порушують ущільнення та стають підставою для ремонту ЦПГ.

Honda Lead 90 HF05 оснащується одноциліндровим двотактним двигуном із повітряним охолодженням. Циліндр комплекту має зовнішні ребра, які збільшують площу теплообміну з потоком повітря. У його конструкції передбачені вікна газообміну та бічний фланець випускного каналу, характерні для такого компонування двигуна. Під час монтажу канали мають залишатися чистими, а випускне з’єднання — щільно прилягати до відповідної деталі.

Склад комплекту

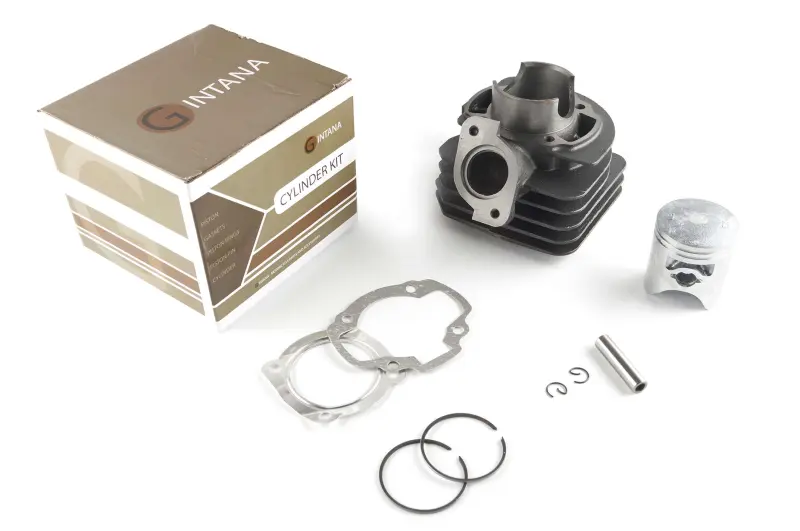

Набір поєднує основні деталі циліндро-поршневої групи: циліндр, поршень, поршневі кільця, палець, стопорні кільця та прокладки. Такий склад дає змогу встановити сумісні між собою компоненти однієї розмірної групи. Перед початком ремонту варто розкласти деталі, перевірити відсутність пошкоджень і зіставити форму прокладок із посадковими поверхнями двигуна.

Як правильно підібрати ЦПГ

• Модель скутера: Honda Lead 90.
• Модифікація: HF05.
• Тип двигуна: одноциліндровий двотактний, із повітряним охолодженням.
• Робочий об’єм моделі: 90 см³.
• Діаметр циліндра: 48 мм.
• Діаметр поршневого пальця: 12 мм.

Самого збігу назви моделі недостатньо, якщо двигун раніше ремонтували або замінювали. До замовлення потрібно виміряти старий циліндр і палець, перевірити розташування кріпильних отворів, форму основи, випускного фланця та вікон. Необхідно також переконатися, що картер, головка циліндра й випускна система зберегли штатну конфігурацію Honda Lead 90 HF05. ЦПГ з іншим діаметром пальця або відмінною геометрією посадкових місць встановлювати не можна.

Підготовка та встановлення

Ремонт починають із діагностики причини пошкодження попередньої поршневої групи. Необхідно перевірити стан шатуна, підшипника верхньої головки, колінчастого вала, системи змащування та впуску. Залишки абразиву, металева стружка або підсмоктування повітря здатні швидко пошкодити нові поверхні, тому картер і спряжені площини ретельно очищають перед складанням.

Поршень і дзеркало циліндра під час встановлення змащують оливою, придатною для двотактного двигуна. Кільця розміщують з урахуванням фіксувальних штифтів у поршневих канавках, не допускаючи перекосу та надмірного розтягування. Стопорні кільця пальця мають повністю зайняти свої канавки. Прокладки монтують на очищені рівні поверхні, а кріплення затягують рівномірно з моментом, зазначеним у посібнику з ремонту Honda.

Після складання потрібно вручну перевірити вільний рух поршня та відсутність заїдань, а потім проконтролювати герметичність впуску й випуску. Перший запуск виконують лише після перевірки подавання оливи та правильності всіх з’єднань. Спокійний режим початкової експлуатації без тривалого максимального навантаження допомагає спряженим поверхням припрацюватися. ЦПГ GINTANA Ø48 підходить для планового відновлення двигуна Honda Lead 90 HF05 за умови точного збігу зазначених розмірів і конструкції посадкових місць.
