ЦПГ Honda DIO ZX 65 AF34/AF35, Lead AF48, Ø44 SUNY

Циліндро-поршнева група SUNY для Honda DIO ZX 65

Комплект призначений для ремонту двотактних скутерів Honda DIO ZX AF34/AF35 та Honda Lead AF48. Циліндр і поршень діаметром 44 мм відповідають конфігурації ZX 65 із робочим об’ємом 65 см³. ЦПГ встановлюється замість зношених деталей циліндра та поршня, які формують камеру згоряння, забезпечують стискання паливної суміші й сприймають тиск газів під час роботи двигуна.

Нова циліндро-поршнева група потрібна при вираженому зношенні поверхні циліндра, задирах, пошкодженні поршня або його канавок, падінні компресії та ускладненому запуску. Стан ЦПГ також перевіряють, якщо двигун перестав упевнено розвивати тягу, з’явився сторонній механічний шум або ремонт окремих деталей уже недоцільний. Перед заміною необхідна діагностика: подібні ознаки можуть бути пов’язані не лише з циліндром і поршнем, а й із герметичністю двигуна, системою живлення чи випуском.

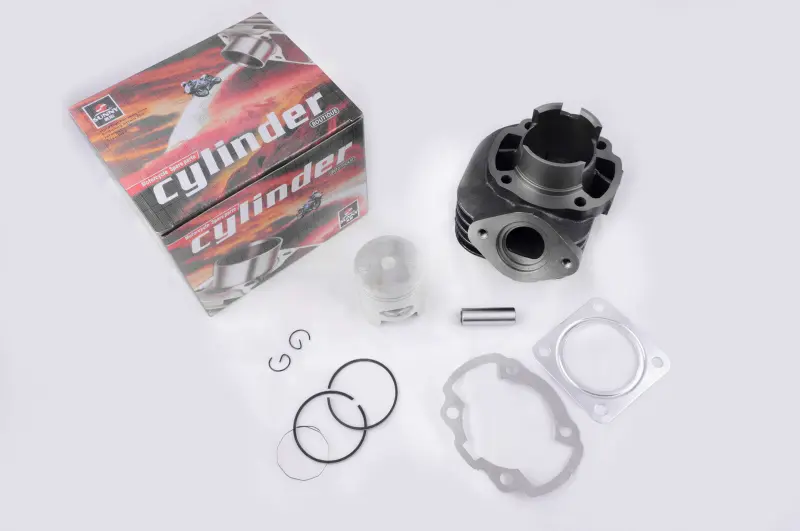

Склад комплекту

Набір об’єднує основні деталі, потрібні для заміни циліндро-поршневої групи. Спільне встановлення нових спряжених компонентів дає змогу не залишати в циліндрі старі кільця або зношений поршень.

• циліндр діаметром 44 мм;
• поршень;
• комплект поршневих кілець;
• поршневий палець;
• стопорні кільця пальця;
• прокладки циліндра та випускного з’єднання.

Що перевірити під час підбору

Позначення Honda DIO охоплює декілька поколінь двигунів із різними циліндрами, тому самої назви скутера недостатньо. Ця версія розрахована на DIO ZX AF34/AF35 і Lead AF48. До встановлення звірте код рами та модифікацію двигуна, діаметр поршня 44 мм, розташування шпильок, форму основи циліндра, конфігурацію впускних і випускних вікон, посадку випускного патрубка та параметри поршневого пальця. Особливо уважно підбирайте комплект, якщо двигун раніше ремонтували або змінювали: фактична конфігурація може відрізнятися від штатної.

Не слід плутати цю ЦПГ із комплектами для Honda DIO AF18, AF27 і AF28 або з циліндрами для інших серій Honda. Однаковий заявлений об’єм не підтверджує взаємозамінність. Для правильного вибору потрібні збіг модифікації двигуна, діаметра та всіх приєднувальних розмірів. Старий циліндр і поршень зручно використати як зразки для перевірки геометрії до початку складання.

Рекомендації зі встановлення

Перед монтажем очистьте посадкові поверхні картера від залишків попередніх прокладок і забруднень, не пошкоджуючи площини. Перевірте стан шатунного підшипника, колінчастого вала та різьби шпильок: установлення нової ЦПГ не усуває зношення суміжних деталей. Поршневі кільця встановлюють у передбачені канавки з урахуванням фіксувальних штифтів, а стопорні кільця пальця повністю розміщують у посадкових пазах. Потрапляння стопорного кільця або абразивних частинок усередину картера неприпустиме.

Під час складання поверхні тертя змащують придатною для двотактного двигуна оливою. Напрям установлення поршня, послідовність затягування кріплення та момент затягування визначають за настановою для конкретного двигуна. Після монтажу перевіряють вільне переміщення поршня, герметичність з’єднань і відсутність стороннього шуму. Перші поїздки виконують без тривалої роботи на граничному навантаженні, контролюючи запуск, температуру та поведінку двигуна. Такий підхід допомагає новим спряженим поверхням пройти початкове припрацювання без перегрівання.

ЦПГ SUNY Ø44 підходить для планового відновлення або ремонту Honda DIO ZX 65 AF34/AF35 і Honda Lead AF48, коли підтверджено відповідність фактичної модифікації двигуна. Повний набір основних деталей спрощує підготовку до складання та дає змогу замінити зношену циліндро-поршневу пару разом із кільцями, пальцем, фіксаторами й прокладками.
