ЦПГ Honda DIO 50 Ø39 мм, палець 12 мм STAGE-9

ЦПГ STAGE-9 для Honda DIO 50

Комплект циліндро-поршневої групи призначений для ремонту двигуна скутера Honda DIO 50. Його основні параметри — діаметр циліндра та поршня 39 мм, а також діаметр поршневого пальця 12 мм. Така конфігурація застосовується на Honda DIO AF18 і AF27 із двигуном AF18E. ЦПГ підходить для відновлення мотора в разі зношення циліндра, поршня чи кілець, зниження компресії, ускладненого запуску та погіршення тяги, якщо причиною несправності стала циліндро-поршнева група.

Призначення та склад комплекту

Циліндр спрямовує рух поршня та разом із ним утворює камеру, у якій відбувається робочий цикл двигуна. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Стан цих деталей впливає на компресію, стабільність запуску та здатність двигуна розвивати тягу. Встановлення комплекту дає змогу замінити сполучені деталі однієї розмірної групи без окремого добору циліндра й поршня.

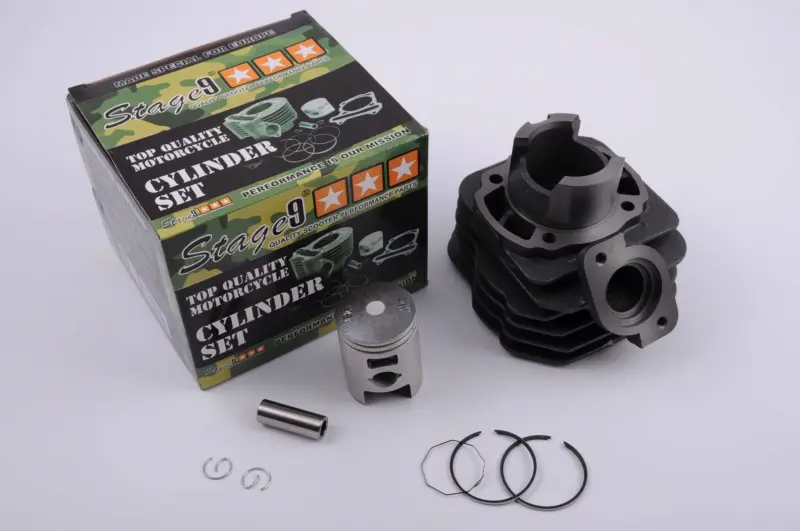

До комплекту входять циліндр, поршень, поршневі кільця, палець діаметром 12 мм, стопорні кільця та прокладки. Такий склад охоплює основні деталі, потрібні під час заміни ЦПГ. Перед ремонтом додатково перевіряють стан голчастого підшипника верхньої головки шатуна, колінчастого вала, впускного тракту та випускної системи: несправності цих частин не усуваються лише встановленням нового циліндра й поршня.

Що перевірити під час добору

• Модель і двигун: застосування розраховане на Honda DIO AF18/AF27 із позначенням двигуна AF18E.
• Діаметр: циліндр і поршень мають розмір 39 мм.
• Поршневий палець: потрібен посадковий діаметр 12 мм.
• Конструкція циліндра: до замовлення порівняйте розташування кріпильних отворів, випускного патрубка та вікон із демонтованою деталлю.
• Сполучні поверхні: перевірте відповідність основи циліндра картеру та з’єднанню випускної системи.

Позначення Honda DIO охоплює кілька поколінь і модифікацій, тому самої назви скутера для точного вибору недостатньо. Надійніше звіряти код двигуна, діаметр поршня та пальця, форму основи циліндра, розташування шпильок і випускного фланця. Якщо мотор раніше ремонтували або встановлювали деталі іншого розміру, орієнтуватися потрібно на фактичну конфігурацію двигуна, а не лише на модель облицювання чи рік випуску техніки.

Рекомендації зі встановлення

Монтаж ЦПГ виконують на чистому двигуні, щоб пил та абразивні частинки не потрапили до картера. Після розбирання оцінюють шатун на наявність відчутного люфту, оглядають голчастий підшипник і очищають привалювальні поверхні без пошкодження площин. Кільця встановлюють з урахуванням фіксувальних штифтів у канавках поршня, не допускаючи перекосу та надмірного розтискання. Стопорні кільця пальця мають повністю зайняти свої канавки; відкриті порожнини картера на час роботи закривають, щоб дрібна деталь не потрапила всередину.

Перед установленням циліндра дзеркало, поршень і кільця змащують моторною оливою, що застосовується у двигуні. Циліндр опускають без ударів, обережно стискаючи кільця пальцями. Прокладки ставлять на очищені площини, кріплення затягують рівномірно за схемою та із зусиллям, установленим для конкретного двигуна. Після складання перевіряють вільне обертання колінчастого вала, відсутність стороннього контакту та герметичність з’єднань.

Нова ЦПГ потребує спокійної початкової експлуатації без тривалої роботи з максимальним навантаженням. У цей період контролюють запуск, температуру двигуна, сторонні звуки та стан свічки. Правильний добір за конфігурацією 39/12 мм, акуратне складання та справна система змащення допомагають циліндру, поршню й кільцям нормально припрацюватися та відновити роботу двигуна Honda DIO 50.
