ЦПГ Honda Dio 50 Ø39 мм, палець 12 мм

Циліндро-поршнева група Honda Dio 50

Комплект ЦПГ призначений для відновлення двотактного двигуна скутера Honda Dio 50, зокрема модифікацій AF18 та AF27. Номінальні параметри комплекту — діаметр поршня 39 мм і діаметр поршневого пальця 12 мм. Від цих розмірів залежать посадка поршня в циліндрі та його з’єднання із шатуном, тому їх потрібно перевірити до розбирання двигуна й повторно зіставити з демонтованими деталями.

Циліндр і поршень утворюють простір, у якому стискається паливоповітряна суміш. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Зношення цих деталей може супроводжуватися зниженням компресії, ускладненим запуском, погіршенням тяги, стороннім шумом або пошкодженнями поверхні циліндра та поршня. Узгоджений комплект дає змогу одночасно замінити основні деталі ЦПГ без окремого добору циліндра, поршня й кілець.

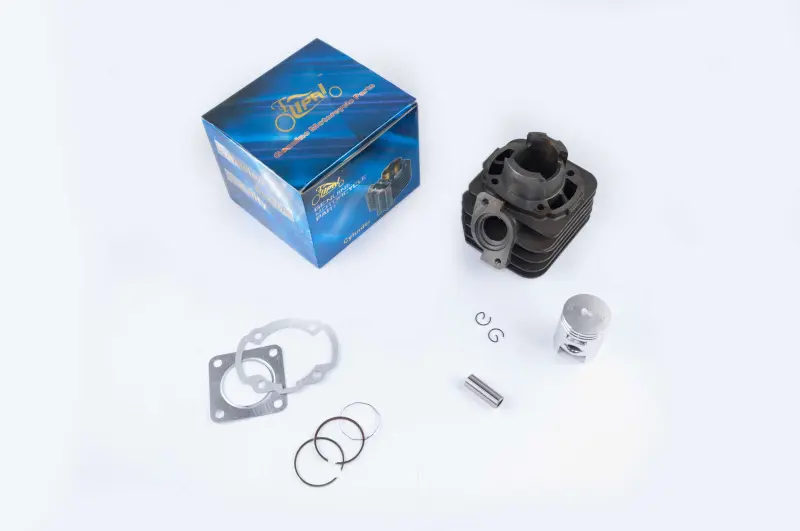

Склад комплекту

• Циліндр із ребрами повітряного охолодження та каналами двотактного газообміну.
• Поршень Ø39 мм, розрахований на палець діаметром 12 мм.
• Поршневі кільця для ущільнення поршня в циліндрі.
• Поршневий палець і стопорні кільця для з’єднання поршня із шатуном та фіксації пальця.
• Прокладки циліндра для складання спряжених частин двигуна.

Комплект розрахований на стандартну конфігурацію двигуна об’ємом 50 см³. Позначення Ø39 стосується діаметра поршня, а p-12 — діаметра пальця. Воно не означає універсальної сумісності з усіма поколіннями Honda Dio: скутери з однаковою торговою назвою можуть мати різні двигуни, розташування циліндра, форму каналів, точки кріплення та сполучення з головкою.

Як перевірити сумісність

Перед вибором зіставте модель та індекс двигуна, діаметр старого поршня й пальця, розташування шпильок, форму основи циліндра, конфігурацію продувних і випускного каналів, а також посадку головки та випускної системи. Для Honda Dio не варто орієнтуватися лише на об’єм 50 см³: комплект заявлений для AF18 та AF27, а придатність до іншої модифікації потребує окремого порівняння. Якщо циліндр раніше розточували або встановлювали деталі ремонтного розміру, одного вимірювання старого поршня недостатньо — потрібно оцінити всю наявну конфігурацію.

До складання огляньте шатун, голчастий підшипник верхньої головки, поверхню головки циліндра та стан кріплення. Причину попереднього пошкодження потрібно усунути заздалегідь: нова ЦПГ не виправить несправність системи змащення, підсмоктування повітря, забруднення впуску, неправильне налаштування живлення або залишені всередині двигуна частинки зруйнованих деталей. Картер і спряжені поверхні мають бути очищені, а відкриті порожнини — захищені від потрапляння стопорного кільця та сміття.

Рекомендації зі встановлення

Поршень установлюють у передбаченій виробником двигуна орієнтації. Кільця розміщують у відповідних канавках без надмірного розтягування, суміщаючи їхні замки з установочними штифтами поршня. Стопорні кільця пальця повинні повністю зайняти канавки; повторно застосовувати деформовані стопори не слід. Перед остаточним затягуванням перевіряють вільний рух поршня та правильну посадку циліндра, а кріплення затягують рівномірно з моментом, зазначеним у настанові для конкретного двигуна.

Після складання потрібно переконатися у відсутності стороннього опору під час прокручування колінчастого вала, перевірити герметичність з’єднань і виконати передбачене для нової ЦПГ припрацювання. Під час перших поїздок уникають тривалої роботи з постійним високим навантаженням та контролюють поведінку двигуна. Це допомагає вчасно виявити помилку складання чи налаштування та зберегти справний стан нових деталей.
