ЦПГ Honda DIO 50 Ø39 мм, палець 12 мм, mod:A

ЦПГ Honda DIO 50 Ø39 мм, палець 12 мм, mod:A

Циліндро-поршнева група призначена для ремонту двигуна скутера Honda DIO 50. Комплект поєднує циліндр, поршень і потрібні для їх монтажу деталі, тому підходить для відновлення моторної частини в разі зношення поверхні циліндра, пошкодження поршня або зниження компресії. Номінальний діаметр поршня становить 39 мм, діаметр поршневого пальця — 12 мм. Виконання позначене як mod:A; це позначення потрібно враховувати разом із розмірами та конструкцією встановленої на скутері ЦПГ.

Призначення та будова

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець і шатун на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагаючи зберігати компресію. Від стану сполучених поверхонь, канавок кілець і посадки пальця залежать запуск двигуна, стабільність його роботи та тяга скутера.

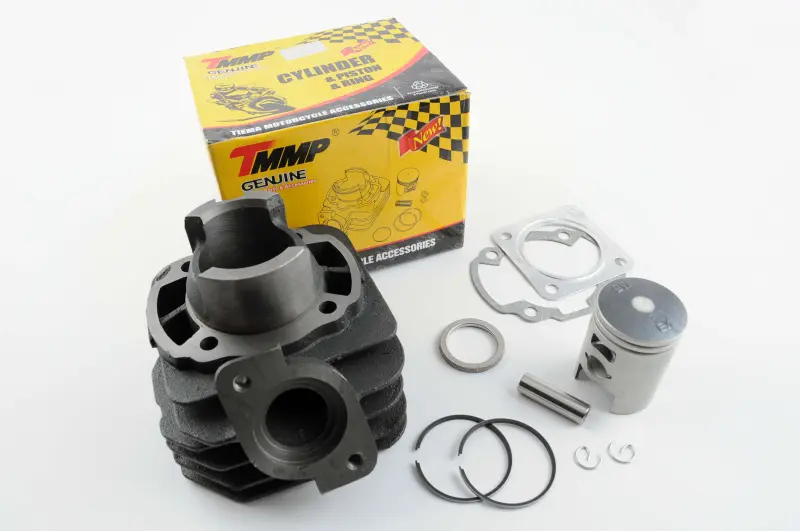

Циліндр має зовнішні ребра охолодження, а його конфігурація розрахована на двигун Honda DIO відповідного типу. До набору входять циліндр, поршень, два поршневі кільця, палець, два стопорні кільця та прокладки. Такий формат дає змогу замінити узгоджений набір деталей, не поєднуючи новий поршень із сильно зношеним циліндром. Головки циліндра в представленому наборі немає.

Підтверджені параметри

• Призначення: циліндро-поршнева група для скутера Honda DIO 50.
• Діаметр поршня: 39 мм.
• Діаметр пальця: 12 мм.
• Виконання: mod:A.
• Тип комплекту: циліндр із поршнем, кільцями, пальцем, стопорними кільцями та прокладками.

Як перевірити сумісність

Під час добору недостатньо орієнтуватися лише на назву Honda DIO 50: у сімействі DIO застосовувалися різні варіанти двигунів і циліндрів. До встановлення слід зіставити стару деталь із новою за діаметром поршня 39 мм і пальця 12 мм, розташуванням кріпильних отворів та шпильок, формою основи циліндра, конфігурацією каналів, положенням випускного патрубка й посадковими поверхнями. Окремо порівнюють висоту та форму поршня, розташування вікон і стопорів кілець. Якщо демонтована ЦПГ відрізняється за цими ознаками, збігу об'єму та назви моделі недостатньо.

Позначення mod:A вказує на конкретне виконання позиції, але не скасовує перевірки двигуна скутера. Для точного добору бажано знати індекс двигуна або рами та зіставити геометрію знятого циліндра. Особливо уважно перевіряють сумісність, якщо мотор раніше ремонтували, розточували або оснащували деталями іншого розміру.

Коли потрібна заміна

Підставою для діагностики ЦПГ можуть бути ускладнений запуск, зниження компресії та тяги, сторонній шум, сліди прихоплення або глибокі подряпини на стінці циліндра. Також оцінюють стан днища й спідниці поршня, канавок під кільця, самих кілець і посадки пальця. Причину пошкодження потрібно усунути до складання: нова група не виправить несправність, спричинену порушенням змащування, неправильною паливною сумішшю, підсмоктуванням повітря, перегріванням або люфтом деталей кривошипно-шатунного механізму.

Рекомендації зі встановлення

Перед монтажем очищають сполучні поверхні та внутрішні порожнини від залишків старих прокладок і забруднень. Поршень встановлюють у правильному напрямку, кільця розташовують відносно їхніх фіксувальних штифтів, а стопорні кільця пальця повністю заводять у посадкові канавки. Під час складання деталі змащують мастилом, передбаченим для цього двигуна, та контролюють вільний рух поршня без заїдань. Прокладки кладуть на чисті площини без перекосу; кріплення затягують рівномірно з моментом, зазначеним у сервісній документації Honda для конкретної модифікації.

Після ремонту перевіряють герметичність з'єднань, налаштування живлення та роботу системи змащування. Перший період експлуатації проводять без тривалого максимального навантаження, контролюючи температуру, сторонні звуки й стабільність роботи мотора. Правильний добір за геометрією та акуратне складання допомагають новій ЦПГ сформувати коректне сполучення деталей і відновити штатну роботу двигуна Honda DIO 50.
