Циліндро-поршнева група Delta 70 Ø47 мм SEE Taiwan

ЦПГ Delta 70 Ø47 мм SEE Taiwan

Циліндро-поршнева група призначена для ремонту чотиритактних китайських мопедів Delta з двигуном класу 70 см³. Основний розмір комплекту — діаметр поршня 47 мм; діаметр поршневого пальця становить 13 мм. У картках цієї моделі також зазначена сумісність із двигуном JH70 та мопедом Viper Delta. Ці параметри потрібно звірити до розбирання мотора, адже зовні подібні двигуни та їхні модифікації можуть мати різні посадкові розміри.

ЦПГ утворює частину двигуна, у якій поршень рухається всередині циліндра, стискає паливну суміш і передає зусилля через поршневий палець та шатун. Стан циліндра, поршня і кілець безпосередньо пов’язаний із компресією, запуском двигуна, стабільністю тяги та витратою мастила. Комплект застосовують під час ремонту через зношення поверхонь циліндра, появу задирів, пошкодження поршня або канавок під кільця. Перед заміною потрібна діагностика: подібні ознаки можуть бути пов’язані не лише з поршневою групою, а й із головкою циліндра, клапанами чи системою змащення.

Склад і призначення деталей

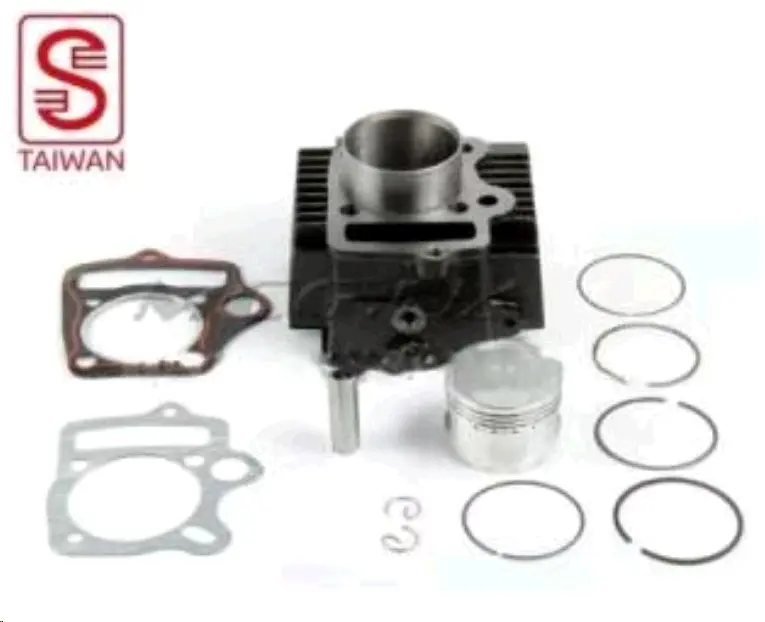

До набору входять циліндр, поршень, комплект поршневих кілець, поршневий палець, два стопорні кільця та дві прокладки. Такий склад дає змогу одночасно замінити сполучені деталі циліндро-поршневої групи, не залишаючи у відремонтованому моторі старий поршень або зношені кільця. Ребриста зовнішня поверхня циліндра розрахована на відведення тепла під час роботи двигуна.

• Циліндр і поршень Ø47 мм утворюють узгоджену за основним діаметром пару для двигуна Delta 70.
• Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра та беруть участь у контролі мастила на поверхні циліндра.
• Палець Ø13 мм і два стопорні кільця з’єднують поршень із шатуном та фіксують палець від осьового переміщення.
• Прокладки використовуються під час складання з’єднань циліндра із сусідніми деталями двигуна.

Як перевірити сумісність

Для правильного підбору недостатньо орієнтуватися лише на позначення Delta 70. Звірте тип двигуна, його тактність, фактичний діаметр циліндра й поршня, діаметр пальця, розташування кріпильних шпильок, форму каналів і посадкових площин. Основні підтверджені орієнтири цієї ЦПГ: чотиритактний двигун, клас 70 см³, поршень 47 мм і палець 13 мм. Якщо старий циліндр уже розточували або раніше встановлювали деталі іншого ремонтного розміру, точні вимірювання особливо важливі.

До початку складання порівняйте новий циліндр і поршень із демонтованими деталями. Перевірте висоту та розташування посадкових поверхонь, кріпильні отвори, збіг каналів, форму днища поршня й положення канавок. Окремо переконайтеся, що палець відповідає втулці верхньої головки шатуна. Така перевірка допомагає виявити відмінності модифікацій до встановлення та уникнути повторного розбирання двигуна.

Рекомендації зі встановлення

Монтаж ЦПГ потребує чистоти й точного дотримання послідовності складання чотиритактного двигуна. Посадкові площини очищають від залишків старих прокладок, а потім перевіряють їхній стан. Перед встановленням контролюють зазори кілець і розміщують кільця відповідно до ремонтної документації конкретного двигуна. Поршень установлюють у правильному напрямку, палець змащують придатним моторним мастилом, а стопорні кільця повністю заводять у передбачені канавки.

Циліндр надягають без перекосу та надмірного зусилля на кільця. Після складання колінчастий вал прокручують вручну, щоб перевірити вільний рух поршня та відсутність механічного контакту. Одночасно варто оглянути головку циліндра, клапанний механізм, шатун і подавання мастила: нова ЦПГ має працювати разом зі справними сполученими деталями. Професійне встановлення з вимірюванням зазорів особливо доречне після перегрівання, масляного голодування або руйнування попереднього поршня.
