Циліндро-поршнева група Delta 100 Ø50, посадковий Ø54,3

ЦПГ для двигуна Delta 100

Циліндро-поршнева група призначена для ремонту чотиритактного двигуна мопеда Delta 100. Її основні розміри — діаметр циліндра 50 мм і посадковий діаметр 54,3 мм. Ці параметри дають змогу відрізнити деталь від зовні подібних ЦПГ для Delta з іншим діаметром гільзи або посадкової частини. Для поршня використовується палець діаметром 13 мм.

Циліндр утворює робочу поверхню для руху поршня, а поршневі кільця забезпечують ущільнення в циліндрі. Справний стан цієї пари важливий для стискання паливоповітряної суміші, запуску двигуна, стабільної тяги та контролю витрати оливи. ЦПГ установлюють у разі зношення циліндра й поршня, появи задирів, пошкодження поршневих канавок, прогару днища або помітного зниження компресії, якщо діагностика пов’язує несправність саме з циліндро-поршневою групою.

Основні параметри

• Призначення: ремонт циліндро-поршневої частини двигуна мопеда.
• Застосування: Delta 100; товарні характеристики також зазначають сумісність із JH100 та Viper Delta.
• Тип двигуна: чотиритактний, позначення 150FMG.
• Діаметр циліндра: 50 мм.
• Посадковий діаметр: 54,3 мм.
• Діаметр поршневого пальця: 13 мм.

Склад набору та призначення деталей

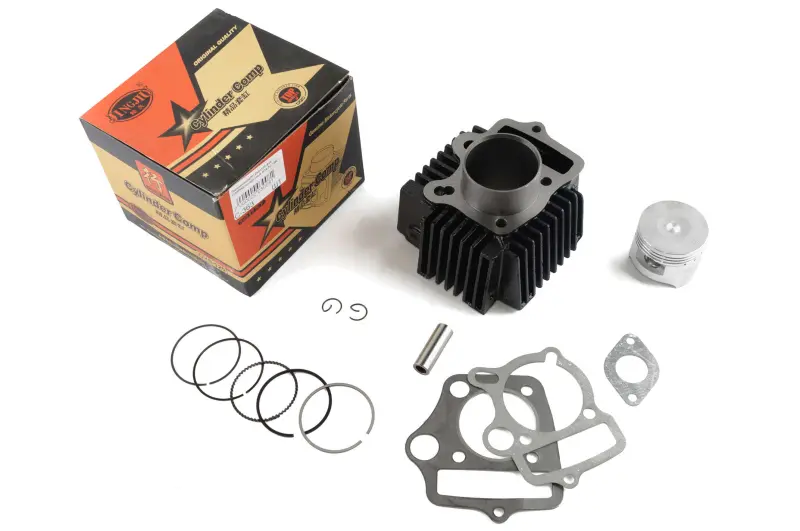

Набір поєднує циліндр із зовнішніми ребрами охолодження, поршень, поршневі кільця, палець, стопорні кільця та прокладки. Такий склад дає змогу замінити взаємопов’язані деталі циліндро-поршневої частини під час одного ремонту. Кільця встановлюються в канавки поршня, палець з’єднує поршень із шатуном, а стопори утримують палець від осьового зміщення. Прокладки використовуються під час складання спряжених деталей двигуна.

Перед замовленням недостатньо орієнтуватися лише на назву Delta 100 або заявлений об’єм 100 см³. У різних виконань двигуна можуть відрізнятися посадковий діаметр циліндра, діаметр поршня, розмір пальця, висота циліндра, розташування каналів і форма привалкових поверхонь. Для цієї ЦПГ ключовим поєднанням є Ø50, посадка Ø54,3 і палець Ø13 мм. Ці значення потрібно зіставити з демонтованою групою та параметрами конкретного двигуна.

Підготовка до встановлення

До складання перевіряють стан головки циліндра, шатуна, посадкового місця в картері та спряжених поверхонь. Сліди перегрівання, забруднення, пошкоджена різьба, люфт шатуна або несправності системи мащення потребують усунення до монтажу нової групи. Інакше причина передчасного зношення залишиться та може пошкодити встановлені деталі.

Поршневі кільця й стопори встановлюють без перекосів і пошкоджень, а положення поршня, фази газорозподілу, зазори та порядок затягування обирають за технічними даними конкретного двигуна. Після складання перевіряють вільне переміщення механізму вручну, герметичність з’єднань і подавання оливи. Професійне встановлення особливо доречне, якщо зниження компресії супроводжується стороннім шумом, димністю або підвищеною витратою оливи: такі ознаки можуть бути пов’язані не лише з ЦПГ, а й із головкою циліндра чи кривошипно-шатунним механізмом.

Ця поршнева група підходить для планового відновлення двигуна Delta 100 за умови точного збігу монтажних розмірів. Попереднє вимірювання старого циліндра, поршня та пальця допомагає виключити помилку між близькими версіями моторів і підготувати всі необхідні для ремонту деталі.
