ЦПГ HONGWEI Active 110 Ø52,4 для двигуна 152FMH

Циліндро-поршнева група HONGWEI для Active 110

Комплект призначений для ремонту чотиритактного двигуна 152FMH із горизонтальним компонуванням і діаметром циліндра 52,4 мм. ЦПГ встановлюється замість зношених деталей, які формують робочий об’єм циліндра, забезпечують стискання паливоповітряної суміші та передають зусилля через поршень на шатун. Така заміна актуальна при зниженні компресії, ускладненому запуску, втраті тяги, підвищеній витраті мастила, димності, сторонньому стукоті або виявленні задирів під час розбирання двигуна.

Номінальний діаметр 52,4 мм відповідає конфігурації двигуна 152FMH об’ємного класу 110 см³. Позначення Active 110 вказує на застосування в мопедах відповідного сімейства, проте обирати ЦПГ лише за назвою моделі техніки не варто: на зовні однакових мопедах можуть бути різні модифікації моторів і раніше замінені деталі. Перед замовленням потрібно перевірити позначення двигуна, фактичний діаметр старого поршня та циліндра, висоту циліндра, діаметр поршневого пальця, розташування шпильок і форму каналів.

Склад і призначення деталей

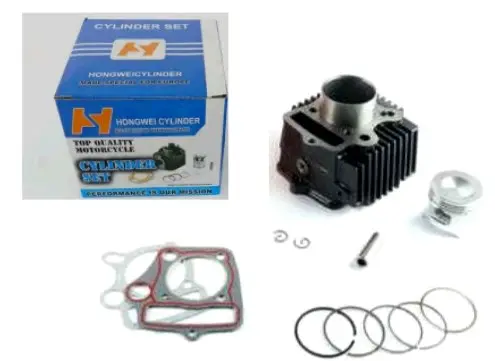

Набір об’єднує циліндр із зовнішнім оребренням, поршень, поршневі кільця, палець, стопорні кільця та прокладки циліндра. Добір цих деталей одним комплектом спрощує відновлення спряженої пари й усуває потребу окремо шукати основні компоненти ЦПГ. Оребрення циліндра збільшує площу поверхні, через яку відводиться тепло у двигуні з повітряним охолодженням. Поршневі кільця відповідають за ущільнення в циліндрі та контроль мастила, а стопорні кільця утримують палець від осьового зміщення.

Діаметр 52,4 мм є ключовим, але не єдиним параметром. Значення потрібно зіставляти з фактичною конфігурацією розібраного мотора, а не з приблизним об’ємом чи формою корпусу. Якщо двигун уже ремонтували, у ньому може бути циліндр або поршень іншого виконання. Особливої уваги потребують висота циліндра та положення поршня відносно площини блока: невідповідність геометрії здатна завадити правильному складанню навіть за однакового діаметра.

Що перевірити перед установленням

• Модель двигуна: комплект розрахований на конфігурацію 152FMH; позначення мотора потрібно звірити безпосередньо на картері.
• Розмір ЦПГ: номінальний діаметр циліндра та поршня становить 52,4 мм.
• Приєднувальну геометрію: порівняйте висоту циліндра, гільзу, розташування шпильок і отвори каналів зі знятою деталлю.
• Поршневий палець: його діаметр і посадка в шатуні мають відповідати попередній конфігурації.
• Прокладки: перед складанням зіставте контури, отвори й канали з площинами двигуна.

Рекомендації щодо монтажу

Установлення виконують на розібраному й очищеному двигуні після перевірки стану головки, шатуна та посадкових поверхонь. Залишки старих прокладок і забруднення видаляють так, щоб не пошкодити площини. До остаточного складання перевіряють зазори поршневих кілець відповідно до вимог конкретного двигуна, вільний рух поршня в циліндрі та правильне положення всіх деталей. Замки кілець розводять по колу, а стопорні кільця поршневого пальця повністю встановлюють у канавки.

Після монтажу колінчастий вал потрібно обережно провернути вручну й переконатися, що поршень рухається без заїдань, а фази газорозподілу виставлені правильно. Перший запуск виконують лише після перевірки рівня мастила та завершення всього складання двигуна. У початковий період експлуатації уникають тривалої роботи з граничним навантаженням і контролюють відсутність витоків, перегрівання та незвичних звуків. Правильний добір ЦПГ HONGWEI за кодом 152FMH, діаметром 52,4 мм і приєднувальними розмірами дає змогу використати комплект для повноцінного ремонту Active 110 без поєднання деталей різних розмірних виконань.
