Циліндро-поршнева група Active 110 Ø52,4 для двигуна 152FMH

Циліндро-поршнева група Active 110 Ø52,4 для 152FMH

Комплект призначений для ремонту циліндро-поршневої частини чотиритактного горизонтального двигуна 152FMH, який застосовується на мопедах класу Active 110. Основний розмір для підбору — діаметр поршня 52,4 мм. ЦПГ бере участь у створенні компресії: поршень рухається всередині циліндра, кільця ущільнюють проміжок між деталями, а зусилля через поршневий палець передається на шатун. Стан цих компонентів безпосередньо впливає на запуск двигуна, стабільність його роботи, тягу та витрату мастила.

Склад і призначення деталей

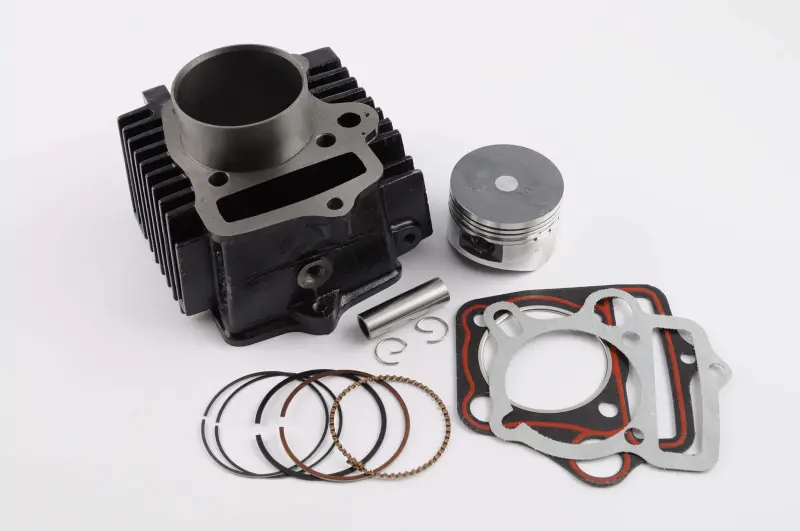

Набір об’єднує основні компоненти, які використовують під час комплексного відновлення циліндро-поршневої частини мотора. До нього входять циліндр, поршень, комплект поршневих кілець, поршневий палець, два стопорні кільця та прокладки. Така конфігурація дає змогу замінити сполучені деталі разом, не залишаючи у новій парі зношений циліндр або поршень.

• Циліндр задає траєкторію руху поршня та утворює стінки камери, у якій відбувається робочий хід.
• Поршень діаметром 52,4 мм сприймає тиск газів і передає зусилля через палець та шатун.
• Поршневі кільця ущільнюють проміжок, підтримують компресію та беруть участь у контролі мастила на стінках циліндра.
• Палець і стопорні кільця з’єднують поршень із шатуном та утримують палець від осьового зміщення.
• Прокладки використовуються під час складання з’єднань циліндра з картером і головкою.

Коли потрібна заміна ЦПГ

Перевірка циліндро-поршневої групи потрібна в разі зниження компресії, утрудненого запуску, послаблення тяги, підвищеної витрати мастила, димності або стороннього шуму з боку циліндра. Причиною можуть бути зношення поверхні циліндра, задири, пошкодження поршня, втрата пружності кілець або зношення канавок. Перед ремонтом двигун варто продіагностувати: подібні ознаки також виникають через неправильне регулювання клапанів, негерметичність головки, несправності системи живлення чи інших деталей мотора.

Як правильно підібрати комплект

Позначення 152FMH і діаметр 52,4 мм є головними орієнтирами, проте самої назви моделі мопеда недостатньо. На техніці одного сімейства трапляються різні модифікації двигунів і раніше встановлені ремонтні деталі. До замовлення порівняйте комплект зі знятою ЦПГ та перевірте діаметр поршня, діаметр пальця, загальну висоту циліндра, зовнішній діаметр нижньої частини гільзи, розташування шпильок, форму каналу приводу газорозподілу, мастильні канали й контури прокладок. Посадкові поверхні циліндра та головки мають відповідати конфігурації конкретного двигуна.

Не варто вибирати цю ЦПГ лише за орієнтовним об’ємом 110 см³ або зовнішньою подібністю мотора. Збіг коду двигуна, діаметра та приєднувальної геометрії зменшує ризик того, що циліндр не ввійде в картер, поршневий палець не підійде до шатуна або канали виявляться зміщеними. Якщо двигун уже ремонтували, під час порівняння слід орієнтуватися на розміри фактично встановлених деталей.

Рекомендації щодо встановлення

Монтаж передбачає очищення привалкових поверхонь, перевірку стану головки, шатуна, шпильок і мастильних каналів. Поршень та кільця встановлюють у передбаченій орієнтації, а палець надійно фіксують обома стопорними кільцями. Перед складанням поверхні тертя змащують моторною оливою. Замки кілець розташовують відповідно до ремонтної документації двигуна; їх не можна суміщати на одній лінії. Кріплення головки затягують рівномірно з моментом, визначеним виробником конкретного мотора.

Після складання необхідно вручну провернути колінчастий вал і переконатися, що поршень рухається вільно, а механізм газорозподілу встановлено за мітками. Якщо під час розбирання змінювалося положення приводу, перевіряють фази та клапанні проміжки. Під час першого запуску контролюють герметичність з’єднань, відсутність сторонніх звуків і стабільність роботи. Режим початкової експлуатації обирають відповідно до вимог до двигуна та встановлених деталей, уникаючи різкого тривалого навантаження до завершення припрацювання сполучених поверхонь.
