Циліндро-поршнева група 4T GY6 80 Ø47 мм

Циліндро-поршнева група 4T GY6 80 Ø47 мм

Комплект призначений для ремонту циліндро-поршневої частини чотиритактного скутерного двигуна сімейства GY6. Основний розмір для підбору — діаметр циліндра та поршня 47 мм. ЦПГ застосовують у разі зношення циліндра, поршня або кілець, зниження компресії, утрудненого запуску, підвищеної витрати оливи, появи задирів та інших пошкоджень верхньої частини двигуна. Заміна деталей комплектом дає змогу встановити узгоджену пару циліндра й поршня одного номінального діаметра.

Призначення та будова

Циліндр утворює напрямну поверхню для руху поршня, а поршневі кільця ущільнюють простір над поршнем і беруть участь у контролі оливи на стінках циліндра. Поршневий палець з’єднує поршень із шатуном, стопорні кільця утримують палець від осьового зміщення. Прокладки встановлюють у місцях з’єднання розібраної циліндрової частини двигуна. Узгоджена справна робота цих деталей потрібна для створення компресії, нормального запуску та передавання зусилля від поршня до кривошипно-шатунного механізму.

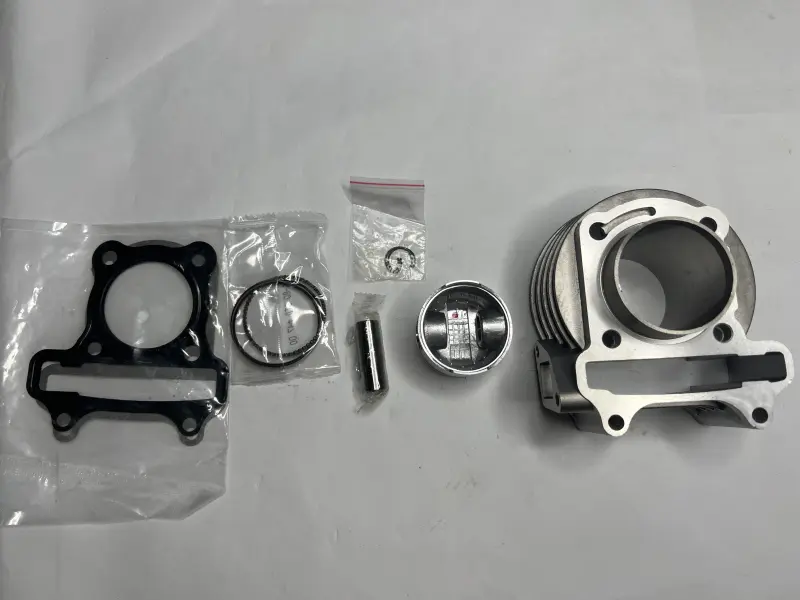

До набору входять циліндр, поршень, комплект поршневих кілець, поршневий палець, стопорні кільця та прокладки. Такий склад зручний під час ремонту після природного зношення або пошкодження сполучених деталей: основні компоненти циліндрової частини можна замінити одночасно, не добираючи поршень і кільця окремо до циліндра іншого розміру.

Що перевірити перед вибором

• Тип двигуна: комплект розрахований на чотиритактну конструкцію GY6; для двотактних двигунів він не призначений.
• Діаметр: потрібний розмір циліндра та поршня має становити 47 мм. Не варто обирати ЦПГ лише за умовним позначенням об’єму.
• Виконання двигуна: порівняйте старий циліндр за посадковою частиною, розташуванням кріпильних отворів, каналів і формою поверхонь сполучення.
• Поршнева частина: перед складанням зіставте поршневий палець, положення стопорів, форму днища поршня та розташування канавок із демонтованими деталями.
• Суміжні компоненти: перевірте стан головки циліндра, шатуна, напрямних і привода газорозподілу, адже їхнє зношення неможливо усунути лише заміною ЦПГ.

Позначення «GY6 80» широко застосовується продавцями для 47-міліметрових комплектів, проте фактичний об’єм залежить не тільки від діаметра циліндра, а й від ходу поршня. Тому під час замовлення надійніше орієнтуватися на тип конкретного двигуна, діаметр 47 мм і геометрію знятого циліндра. Збіг назви моделі скутера сам по собі не підтверджує сумісність: на зовні однакову техніку можуть установлюватися різні версії моторів.

Рекомендації щодо встановлення

Монтаж виконують на чистих поверхнях сполучення після видалення залишків попередніх прокладок і перевірки деталей, які залишаються у двигуні. Перед складанням контролюють стан різьби, шпильок, шатуна та головки, перевіряють зазори кілець і орієнтацію поршня відповідно до технічних вимог конкретного мотора. Кільця встановлюють у призначені для них канавки без перекручування та надмірного розтягування, а стопорні кільця повністю розміщують у пазах поршня.

Після складання слід переконатися у вільному переміщенні механізму вручну, відсутності стороннього контакту та герметичності з’єднань. Перший запуск проводять із контролем рівня оливи, шуму, температури й можливих підтікань. Правильний підбір за діаметром і виконанням двигуна особливо важливий: невідповідна геометрія поршня, пальця або посадкової частини циліндра може спричинити неправильне складання та повторний ремонт.
