ЦПГ 4T GY6 60 Ø44 мм TM

Циліндро-поршнева група 4T GY6 60 Ø44 мм

Комплект призначений для ремонту циліндро-поршневої частини чотиритактного двигуна скутера GY6 60. Циліндр і поршень діаметром 44 мм утворюють пару, у якій стискається паливоповітряна суміш, а тиск газів перетворюється на рух колінчастого вала. ЦПГ обирають у разі зношення штатних деталей, пошкодження поверхні циліндра, падіння компресії або відновлення двигуна після розбирання.

Призначення та склад

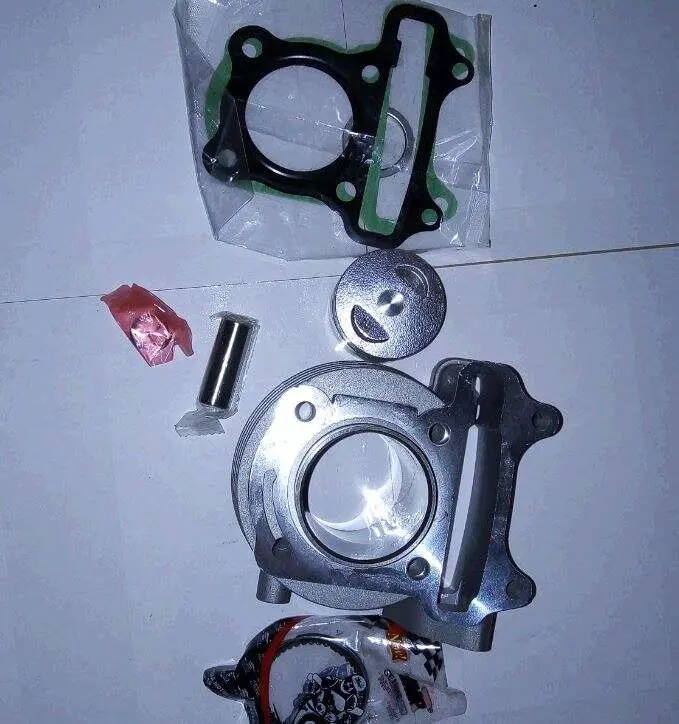

До комплекту входять циліндр, поршень, поршневий палець, профільні прокладки та пакет із дрібними комплектуючими. Циліндр має зовнішні ребра охолодження й канал для ланцюга газорозподільного механізму. Така конфігурація відповідає будові горизонтальних чотиритактних моторів малорозмірного сімейства GY6. Поршень рухається в циліндрі разом із кільцями: компресійна частина ущільнює камеру згоряння, а мастилознімна регулює кількість мастила на робочій поверхні.

Справна поршнева пара потрібна для стабільної компресії, упевненого запуску та нормального передавання зусилля від поршня до колінчастого вала. Перевірити ЦПГ варто за наявності задирів, пошкодження поршня, зношення канавок кілець, помітного зниження компресії, димності або підвищеної витрати мастила. Причину несправності потрібно визначити до складання: встановлення нових деталей без перевірки змащування, стану головки та правильності газорозподілу може не усунути початкову проблему.

Що перевірити під час добору

• Тип двигуна: комплект розрахований на чотиритактну конфігурацію GY6 60, а не на двотактний мотор чи більші версії GY6 125/150.
• Діаметр циліндра: номінальний розмір поршневої пари становить 44 мм.
• Код мотора: цей типорозмір застосовується з двигунами сімейств 139QMA/1P39QMA та 139QMB/1P39QMB; код конкретного двигуна потрібно перевірити перед розбиранням.
• Приєднувальна геометрія: порівняйте розташування шпильок, контур основи циліндра, канал ланцюга ГРМ і форму прокладок зі знятими деталями.
• Розмір пальця: для поширених комплектів GY6 60 Ø44 мм зазначається палець 13 мм, тому цей параметр необхідно виміряти на штатному поршні та шатуні.

Позначення GY6 і «60» самі по собі не замінюють перевірки розмірів. На скутерах зі схожим зовнішнім виглядом можуть стояти різні двигуни, циліндри та головки. Для точного вибору зіставляють код картера, діаметр поршня, палець, посадкову частину циліндра й конфігурацію прокладок. Якщо мотор уже ремонтували, орієнтуватися лише на заявлений об’єм скутера не можна: усередині могла бути встановлена ЦПГ іншого розміру.

Підготовка та встановлення

Монтаж виконують на чистих спряжених поверхнях після видалення залишків старих прокладок. Перед складанням перевіряють стан шатуна, посадку пальця, площину головки, напрямні втулки, ланцюг і механізм натягування ГРМ. Кільця встановлюють у відповідні канавки правильною стороною, а їхні замки розміщують за схемою сервісного посібника двигуна. Поршень орієнтують відносно впускного та випускного боку за передбаченим позначенням, якщо його наніс виробник.

Перед введенням поршня робочу поверхню циліндра, поршень і кільця змащують моторним мастилом. Кільця стискають послідовно та не проштовхують поршень силою: перекіс може пошкодити край кільця або поверхню циліндра. Стопорні кільця пальця мають повністю ввійти в канавки. Під час установлення також контролюють положення ланцюга ГРМ, суміщення фазових міток і клапанні проміжки відповідно до посібника саме для двигуна, який обслуговується.

Після складання вал має провертатися вручну без заклинювання та стороннього контакту. ЦПГ GY6 60 Ø44 мм підходить для планового відновлення верхньої частини сумісного чотиритактного мотора, коли підтверджені код двигуна й усі посадкові параметри. Такий підхід дає змогу встановити комплект без невідповідності поршня, циліндра, головки та шатуна.
