Циліндро-поршнева група 4T CG210 Ø63 мм, палець 15 мм, h 78 мм GONGYU

ЦПГ GONGYU для чотиритактного двигуна CG210

Комплект призначений для ремонту циліндро-поршневої частини чотиритактного мотоциклетного двигуна CG210 з водяним охолодженням. Основні параметри добору — діаметр циліндра 63,0 мм, поршневий палець 15 мм і висотний параметр h 78 мм. Таке поєднання розмірів важливіше за загальне позначення сімейства двигуна: у зовні подібних модифікацій CG можуть відрізнятися діаметр, висота циліндра, розташування каналів та інші приєднувальні елементи.

Циліндр має сорочку водяного охолодження та зовнішні ребра. Під час роботи він спрямовує рух поршня, бере участь у формуванні герметичного об’єму над поршнем і відводить тепло від зони згоряння. Поршень з’єднується із шатуном пальцем діаметром 15 мм, а кільця ущільнюють його сполучення зі стінкою циліндра. Справний стан цих деталей потрібний для нормальної компресії, упевненого запуску двигуна та контрольованої витрати мастила.

Склад і конструкція

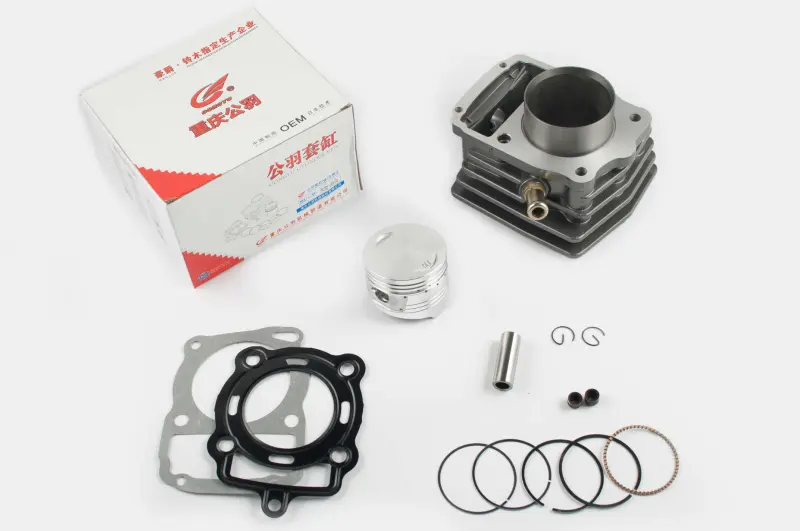

Набір об’єднує циліндр, поршень, поршневі кільця, палець, стопорні кільця та прокладки для монтажу циліндро-поршневої частини. Також у комплекті представлені дві невеликі ущільнювальні деталі. Комплектний формат доречний під час ремонту, коли зношені обидві сполучені поверхні й установлення одного нового поршня в пошкоджений циліндр не усуває проблему. Новий циліндр і відповідний йому поршень дають змогу складати пару без збереження старої деталі із задирками або вираженим виробленням.

Ребриста зовнішня поверхня збільшує площу теплообміну, а водяна сорочка розрахована на двигун із рідинним контуром охолодження. Тому цю ЦПГ не можна добирати лише за діаметром поршня. Вона має відповідати штатній схемі охолодження конкретного двигуна, розташуванню каналів, кріпильних отворів і площин сполучення.

Що перевірити перед вибором

• Тип двигуна: чотиритактний CG210 із водяним охолодженням.
• Діаметр: 63,0 мм; значення потрібно зіставити з розміром штатної циліндро-поршневої пари.
• Поршневий палець: діаметр 15 мм має відповідати шатуну та знятому поршню.
• Висотний параметр: h 78 мм необхідно звірити з демонтованим циліндром.
• Приєднання: порівнюють міжцентрове розташування шпильок, контури основи й головки, мастильні та охолоджувальні канали.
• Поршень: перед складанням зіставляють форму днища, положення виїмок та орієнтацію відносно клапанів.

Заміна ЦПГ актуальна за наявності задирок на дзеркалі циліндра, зношення канавок поршня, пошкодження днища, підвищеної витрати мастила або зниження компресії, якщо діагностика пов’язує несправність саме із циліндром, поршнем і кільцями. До придбання бажано виміряти зняті деталі, оскільки позначення CG210 трапляється в різних виконаннях двигуна й саме по собі не підтверджує збіг усіх посадкових параметрів.

Рекомендації зі встановлення

Монтаж виконують на чистому двигуні після видалення залишків попередніх прокладок. Перед складанням перевіряють стан шатуна, посадки пальця, шпильок і головки циліндра, а також очищають мастильні та охолоджувальні канали. Кільця встановлюють у призначені для них канавки з правильною орієнтацією, замки розводять відповідно до ремонтної документації двигуна. Стопорні кільця пальця мають повністю ввійти у свої канавки, не пошкоджуючи поршень.

Після встановлення циліндра контролюють вільне переміщення поршня, збіг каналів із прокладками та відсутність перекритих проходів. Кріплення головки затягують у визначеній для двигуна послідовності та з приписаним моментом. Потім систему охолодження заповнюють і видаляють із неї повітря, а перед запуском перевіряють герметичність з’єднань. Точний добір і акуратне складання допомагають відновити нормальну роботу двигуна без несумісності за геометрією чи охолодженням.
