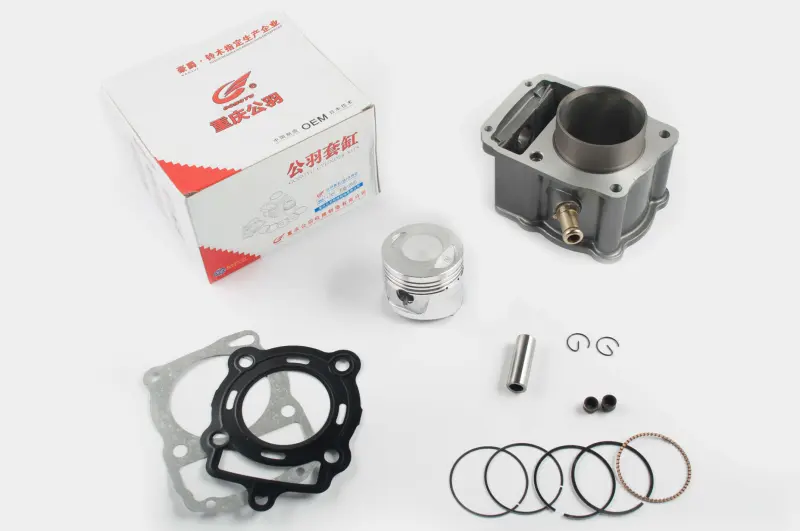

Циліндро-поршнева група 4T CG175 Ø62 мм, палець 15 мм, h 74,5 мм, водяне охолодження, GONGYU

ЦПГ GONGYU для чотиритактного двигуна CG175

Циліндро-поршнева група призначена для ремонту чотиритактного двигуна CG175 з водяним охолодженням. Комплект об’єднує циліндр, поршень і необхідні для їх монтажу деталі, тому підходить для комплексної заміни зношеної поршневої частини двигуна. Основні параметри виконання — діаметр циліндра 62 мм, поршневий палець діаметром 15 мм і висота h 74,5 мм. Ці значення потрібно враховувати разом із типом охолодження: серед зовні подібних ЦПГ CG175 є варіанти з іншою висотою циліндра, додатковими ребрами та повітряно-оливною схемою.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, підтримуючи компресію та контролюючи потрапляння оливи до камери згоряння. Тому стан усієї групи впливає на запуск двигуна, тягу та витрату оливи. Комплексну заміну ЦПГ виконують у разі підтвердженого зношення циліндра й поршня, появи задирів, пошкодження канавок під кільця, прогару днища поршня або зниження компресії, пов’язаного саме з поршневою частиною.

Основні параметри та склад

• Призначення: ремонт поршневої частини чотиритактного двигуна CG175 з водяним охолодженням.
• Діаметр циліндра та поршня: 62 мм.
• Діаметр поршневого пальця: 15 мм.
• Висота: h 74,5 мм.
• Марка комплекту: GONGYU.
• Склад: циліндр, поршень, поршневий палець, комплект кілець, стопорні кільця та прокладки.

Як перевірити сумісність

Позначення CG175 саме по собі не замінює перевірку розмірів. Перед замовленням стару ЦПГ потрібно зіставити за чотирма ключовими ознаками: діаметр 62 мм, палець 15 мм, висота 74,5 мм і водяне охолодження. Додатково порівнюють форму циліндра, розташування патрубка охолодження, посадкові площини, контур прокладок, кріпильні отвори та конфігурацію каналів. Така перевірка особливо потрібна після попереднього ремонту двигуна, коли на мотоциклі могла бути встановлена поршнева група іншої модифікації.

Не варто підбирати цей комплект лише за орієнтовним об’ємом двигуна або зовнішньою подібністю. Для CG175 пропонуються варіанти з висотою 72,4 мм і 75,85 мм, виконання з додатковими ребрами, а також версії для іншої системи охолодження. Розбіжність хоча б одного монтажного параметра може завадити правильному складанню двигуна. До початку встановлення слід виміряти старий циліндр і поршневий палець, визначити фактичний тип охолодження та порівняти геометрію деталей.

Рекомендації зі встановлення

Перед складанням перевіряють стан шатуна й посадки поршневого пальця, очищають сполучні поверхні та канали охолодження, а також видаляють залишки старих прокладок. Кільця встановлюють у призначені для них канавки з дотриманням орієнтації та розташування замків відповідно до документації двигуна. Поршневий палець фіксують стопорними кільцями, контролюючи їх повну посадку в канавках. Поверхні тертя під час складання змащують моторною оливою, а кріплення затягують у визначеній послідовності та з моментом, передбаченим виробником двигуна.

Після монтажу потрібно відновити герметичність системи охолодження та переконатися, що рідина циркулює без витоків. Перший запуск виконують після перевірки рівня оливи, вільного прокручування двигуна та правильності складання газорозподільного механізму. ЦПГ GONGYU з параметрами Ø62 мм, p 15 мм і h 74,5 мм підходить для ремонту за умови, що ці розміри та виконання водяного охолодження повністю відповідають установленій модифікації CG175.
