ЦПГ 4T CG133 Ø58,5 мм, палець 14 мм, h-69 GONGYU

Циліндро-поршнева група GONGYU для двигуна CG133

Комплект призначений для ремонту чотиритактного мотоциклетного двигуна CG133 об’ємом 133 см³. Циліндр, поршень і сполучені з ними деталі утворюють зону, де відбувається стиснення паливоповітряної суміші та перетворення тиску газів на рух колінчастого вала. Стан цієї пари впливає на компресію, впевненість запуску, витрату мастила та стабільність роботи двигуна під навантаженням.

Основні параметри ЦПГ — діаметр циліндра 58,5 мм, діаметр поршневого пальця 14 мм і розмір h-69. Їх потрібно враховувати разом: збіг лише діаметра циліндра ще не підтверджує можливість монтажу. Комплект розрахований на конфігурацію CG133, проте перед замовленням слід перевірити позначення двигуна та порівняти розміри з демонтованими деталями.

Склад комплекту

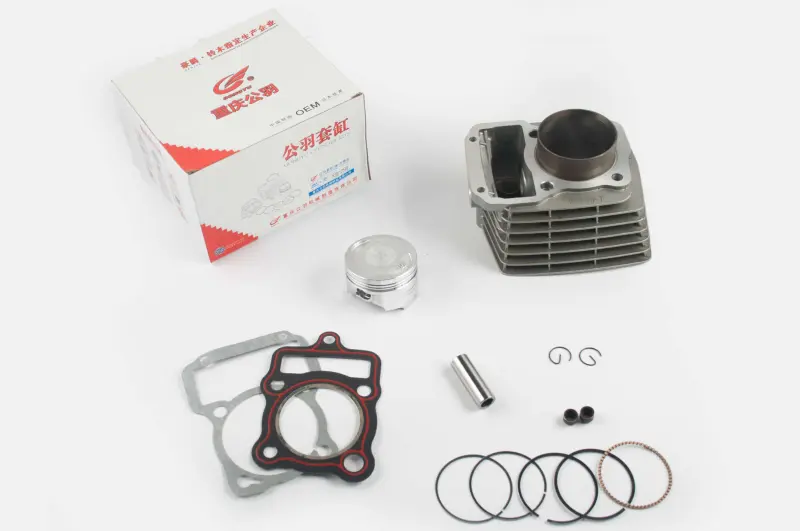

ЦПГ поєднує основні деталі, потрібні для заміни зношеної циліндро-поршневої пари. До комплекту входять циліндр, поршень, набір поршневих кілець, поршневий палець, стопорні кільця та прокладки. Такий склад зручний під час ремонту, коли сполучені компоненти потрібно замінити одночасно й підготувати двигун до складання без окремого пошуку кожної основної позиції.

• Циліндр: виконання для чотиритактного двигуна CG133, діаметр 58,5 мм.
• Поршень: розрахований на палець діаметром 14 мм.
• Кільця: установлюються на поршень, ущільнюють циліндр і беруть участь у контролі мастила.
• З’єднувальні деталі: палець з’єднує поршень із шатуном, а стопорні кільця фіксують його в поршні.
• Прокладки: використовуються під час складання циліндра з прилеглими частинами двигуна.

Коли потрібна заміна ЦПГ

Підставою для діагностики циліндро-поршневої групи можуть бути зниження компресії, ускладнений запуск, погіршення тяги, підвищена витрата мастила, димність або сторонній шум у циліндрі. Після розбирання також перевіряють поверхню циліндра, спідницю та днище поршня, канавки кілець і стан пальця. Задири, виражене спрацювання, пошкодження поршня чи зношення канавок указують на потребу в ремонті, але остаточне рішення приймають після вимірювань: подібні ознаки можуть бути пов’язані й з іншими частинами двигуна.

Як перевірити сумісність

До монтажу зіставте серію двигуна CG133, діаметр циліндра 58,5 мм, палець 14 мм і розмір h-69. Додатково порівняйте загальну геометрію циліндра, розташування кріпильних отворів, контури основи та верхньої площини, форму бічного каналу й прокладок. Назва моделі мотоцикла не замінює такої перевірки: на техніці однієї серії можуть застосовуватися різні версії двигуна або раніше встановлені ремонтні деталі.

Якщо старий циліндр уже розточували або мотор складали з компонентів різних модифікацій, розміри потрібно визначити безпосередньо за знятою ЦПГ. Поршневий палець має відповідати не лише поршню, а й посадці у верхній головці шатуна. Прокладки та отвори циліндра повинні точно збігатися з відповідними поверхнями, не перекриваючи передбачені канали.

Рекомендації зі встановлення

Монтаж виконують на чистому розібраному двигуні після перевірки головки циліндра, шатуна та посадкової поверхні картера. Перед складанням контролюють передбачені виробником зазори, стан різьби й площин, правильність розміщення поршневих кілець та їхніх замків. Деталі змащують моторним мастилом, палець фіксують стопорними кільцями в канавках, а прокладки встановлюють на очищені поверхні.

Затягування кріплень і налаштування газорозподільного механізму виконують за ремонтною документацією конкретного двигуна. Після складання колінчастий вал варто обережно провернути вручну та переконатися, що поршень рухається вільно, а деталі не контактують поза передбаченими парами. Точна перевірка розмірів до монтажу допомагає використати ЦПГ GONGYU за призначенням та уникнути повторного розбирання двигуна.
