Циліндро-поршнева група 4T CB200 Ø63,5 мм (TM)

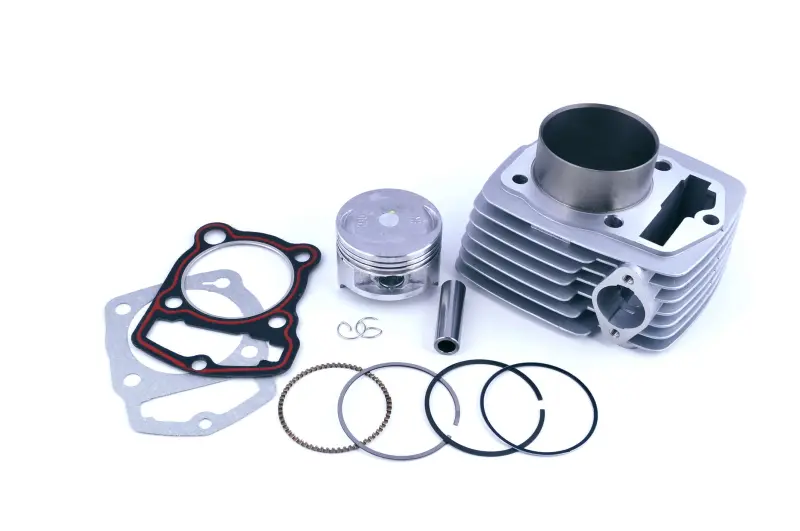

ЦПГ 4T CB200 із діаметром циліндра 63,5 мм

Комплект призначений для ремонту циліндро-поршневої частини чотиритактного двигуна типу CB200. Циліндр, поршень і кільця разом утворюють камеру, у якій стискається паливоповітряна суміш, а рух поршня передається через палець і шатун на колінчастий вал. Справний стан цих деталей безпосередньо пов’язаний із компресією, упевненим запуском двигуна, стабільною тягою та нормальним споживанням моторної оливи.

Основний розмір для підбору — діаметр 63,5 мм. Збігу об’єму двигуна або позначення мотоцикла недостатньо: мотори одного класу можуть відрізнятися виконанням циліндра та суміжних деталей. Перед замовленням потрібно підтвердити тип двигуна CB200, чотиритактну схему, діаметр циліндра, висоту його корпусу, розташування кріпильних отворів і каналу привода ГРМ. Додатково порівнюють діаметр і довжину поршневого пальця, форму днища поршня, конфігурацію виїмок під клапани та розміри посадкових площин.

Призначення та конструкція

ЦПГ застосовують під час ремонту двигуна після зношення поверхні циліндра, появи задирів, пошкодження поршня, зношення канавок або втрати рухливості кілець. Типовими приводами для діагностики є зниження компресії, ускладнений запуск, погіршення тяги, сторонній шум у циліндрі та підвищене споживання оливи. Ці ознаки можуть мати різні причини, тому перед заміною варто перевірити головку циліндра, клапанний механізм, шатун і стан нижньої частини двигуна.

Циліндр має зовнішнє оребрення, розраховане на відведення тепла під час роботи двигуна. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра: компресійні кільця зменшують прорив газів, а оливознімна частина регулює шар мастила на поверхні. Поршневий палець з’єднує поршень із шатуном, а стопорні кільця утримують палець від осьового зміщення. Прокладки потрібні для герметичного з’єднання циліндра із суміжними деталями двигуна.

Що перевірити перед установленням

• Маркування двигуна: комплект підбирають для чотиритактної платформи CB200, а не лише за заявленим об’ємом техніки.
• Діаметр 63,5 мм: розмір має відповідати потрібному виконанню циліндра та поршня.
• Геометрію циліндра: порівнюють загальну висоту, міжцентрові відстані кріплення, форму основи та розташування технологічних каналів.
• Параметри поршня: перевіряють висоту, форму днища, клапанні виїмки, положення пальця та розташування кілець.
• Суміжні деталі: оцінюють стан головки, шатуна, посадкового місця циліндра й компонентів привода ГРМ.

Рекомендації з монтажу

Перед складанням посадкові поверхні очищають від залишків старих прокладок і забруднень, не пошкоджуючи площини. Деталі промивають, канали перевіряють на відсутність сміття, а циліндр і поршень оглядають на наявність пошкоджень. Кільця встановлюють у призначені канавки з урахуванням їхнього типу та орієнтації; замки розводять відповідно до інструкції з ремонту конкретного двигуна. Поршень орієнтують відносно впуску та випуску за його конструктивними позначками й формою клапанних виїмок.

Під час монтажу поверхні тертя змащують чистою моторною оливою. Стопорні кільця поршневого пальця мають повністю ввійти в канавки. Після встановлення циліндра виставляють фази газорозподілу, регулюють клапанні проміжки та затягують кріплення в послідовності й з моментом, визначеними виробником двигуна. До першого запуску колінчастий вал слід обережно провернути вручну та переконатися, що поршень і клапани рухаються без контакту й заїдання.

Ця ЦПГ підходить для ремонту двигуна лише за повного збігу платформи CB200, діаметра 63,5 мм і монтажної геометрії. Порівняння зі знятими деталями та технічними даними конкретного мотора допомагає виключити відмінності між модифікаціями й правильно підготувати двигун до складання.
