ЦПГ GONGYU для Keeway ARN 125 4T, Ø52,4 мм, палець 15 мм

Циліндро-поршнева група GONGYU для Keeway ARN 125

Комплект призначений для ремонту циліндро-поршневої частини чотиритактного двигуна скутера Keeway ARN 125. Його основні параметри для підбору — діаметр циліндра 52,4 мм і діаметр поршневого пальця 15 мм. ЦПГ підходить для відновлення штатної конфігурації двигуна об’ємом 125 см³, коли зношені поверхні циліндра, поршень або кільця вже не забезпечують належну компресію.

Під час роботи двигуна поршень рухається всередині циліндра, а кільця ущільнюють простір між деталями. Створений тиск через поршень і палець передається на шатун. Стан цієї пари безпосередньо пов’язаний зі стабільністю запуску, тягою та витратою моторної оливи. Зношення поверхні циліндра, задири, пошкодження поршня або канавок кілець можуть супроводжуватися падінням компресії, ускладненим запуском, стороннім стукотом, димністю та погіршенням роботи двигуна під навантаженням.

Склад комплекту

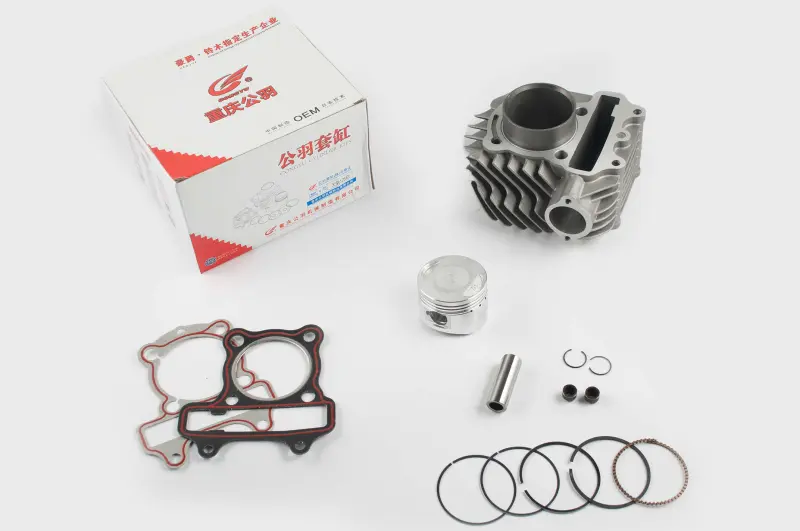

ЦПГ сформована як набір основних деталей для спільного ремонту. До комплекту входять циліндр із зовнішнім оребренням, поршень, поршневі кільця, палець, стопорні кільця та прокладки. Такий склад дає змогу одночасно замінити сполучені компоненти, не залишаючи у відремонтованій циліндро-поршневій парі зношені кільця або старі ущільнення. Перед монтажем усі деталі потрібно перевірити на відсутність пошкоджень і зіставити з демонтованим комплектом.

Що перевірити під час вибору

• Модель техніки: комплект розрахований на Keeway ARN 125; самого збігу робочого об’єму з іншим скутером недостатньо для точного підбору.
• Тип двигуна: виконання призначене для чотиритактного мотора.
• Діаметр циліндра: номінальний розмір становить 52,4 мм і має відповідати потрібній конфігурації двигуна.
• Поршневий палець: потрібен діаметр 15 мм; цей параметр особливо важливий для з’єднання поршня із шатуном.
• Посадкова геометрія: до встановлення порівняйте основу циліндра, розташування кріпильних отворів, канали, висоту деталей і форму прокладок зі знятою ЦПГ.

Не варто вибирати цей комплект лише за позначенням 125 см³. У двигунів однакового об’єму можуть відрізнятися діаметр пальця, висота циліндра, посадка в картер і розташування каналів. Якщо двигун раніше ремонтували або переобладнували, фактичні розміри встановленої поршневої групи необхідно виміряти. Для перевірки діаметра пальця та циліндра використовують точний вимірювальний інструмент, а відповідність інших посадкових параметрів визначають порівнянням зі старою деталлю й технічною документацією скутера.

Підготовка та встановлення

Перед складанням потрібно визначити причину попереднього пошкодження. Новий комплект не усуне несправність, якщо задири виникли через недостатнє змащення, перегрівання, потрапляння забруднень або проблеми у сполучених механізмах. Одночасно оцінюють стан головки циліндра, шатуна та його з’єднання з поршневим пальцем. Привалкові поверхні очищають від залишків старих прокладок без пошкодження площин.

Поршневі кільця встановлюють у передбачені канавки з правильною орієнтацією та розташуванням замків відповідно до ремонтної документації двигуна. Палець фіксують стопорними кільцями, перевіряючи їх посадку в канавках. Під час складання поршень, кільця та поверхню циліндра змащують відповідною моторною оливою. Кріплення затягують у визначеній виробником послідовності та з передбаченим моментом, після чого відновлюють фази газорозподілу й виконують потрібні регулювання чотиритактного двигуна.

ЦПГ GONGYU підійде для планового відновлення Keeway ARN 125 за підтвердженого розміру Ø52,4 мм і пальця 15 мм. Точна перевірка розмірів до початку ремонту допомагає уникнути несумісності деталей і зібрати двигун без перероблення посадкових місць.
