ЦПГ 4T ARN 125 Ø52,4 мм, палець 15 мм, h 69 мм для Keeway/Stels

Циліндро-поршнева група 4T ARN 125 для ремонту двигуна

ЦПГ призначена для чотиритактних скутерів Keeway і Stels із двигуном 153QMI та робочим об’ємом 125 см³. Основні параметри добору — діаметр циліндра 52,4 мм, поршневий палець діаметром 15 мм і висотний розмір h 69 мм. Групу використовують під час ремонту мотора в разі зношення циліндра та поршня, пошкодження поверхні тертя або зниження компресії. Заміна спряжених деталей одним комплектом дає змогу відновити нормальну роботу циліндра без окремого добору поршня й кілець.

Конструкція та призначення

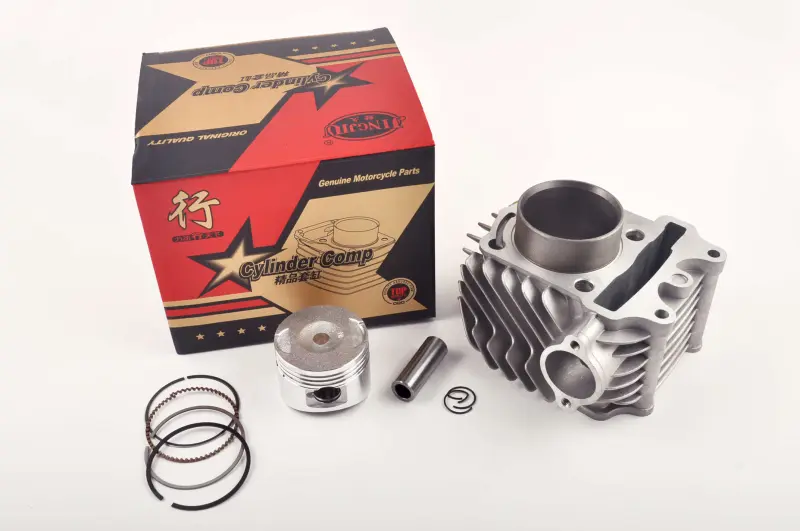

До комплекту входять циліндр із зовнішніми ребрами охолодження, поршень, поршневі кільця, палець і два стопорні кільця. Циліндр утворює напрямну поверхню для руху поршня, а кільця ущільнюють простір між поршнем і стінкою циліндра. Поршневий палець з’єднує поршень із шатуном, стопорні кільця утримують його від осьового зміщення. Узгоджена робота цих деталей потрібна для стискання паливоповітряної суміші, передавання зусилля на кривошипно-шатунний механізм і контролю потрапляння моторної оливи до камери згоряння.

Підтверджені параметри

• Тип двигуна: чотиритактний.
• Робочий об’єм: 125 см³.
• Діаметр циліндра: 52,4 мм.
• Діаметр поршневого пальця: 15 мм.
• Висотний параметр циліндра: h 69 мм.
• Модель двигуна: 153QMI.
• Застосування: скутери Keeway ARN 125 і сумісні виконання Stels із відповідною конфігурацією двигуна.

Як перевірити сумісність

Під час вибору ЦПГ недостатньо орієнтуватися лише на об’єм двигуна або марку скутера: техніка однієї серії може мати різні модифікації мотора. Перед установленням потрібно звірити позначення двигуна, діаметр циліндра, діаметр пальця та висоту старого циліндра. Також порівнюють розташування кріпильних отворів, форму основи циліндра, зовнішній розмір гільзи, конфігурацію каналів і посадку головки. Збіг цих точок допомагає уникнути ситуації, коли циліндр відповідає діаметру поршня, але відрізняється посадковою геометрією.

Розмір Ø52,4 мм є номінальним діаметром цієї групи. Його не можна плутати з ремонтними поршнями збільшеного діаметра, зокрема варіантами з додатком до стандартного розміру. Якщо двигун раніше розточували або оснащували нестандартними деталями, фактичні розміри слід виміряти до замовлення. Поршневий палець також повинен мати діаметр 15 мм: палець іншого розміру не можна підганяти або встановлювати із надмірним зусиллям.

Коли потрібна заміна ЦПГ

Підставою для розбирання та перевірки циліндро-поршневої групи можуть бути зниження компресії, ускладнений запуск, втрата тяги, підвищена витрата оливи або сторонній механічний шум. Рішення про заміну приймають після огляду та вимірювань. Задири на стінці циліндра, пошкодження днища поршня, зношення канавок під кільця й неприпустимі зазори вказують на потребу в ремонті. Одночасно потрібно визначити причину пошкодження, адже перегрівання, недостатнє змащування або потрапляння забруднень можуть швидко зіпсувати нові деталі.

Рекомендації зі встановлення

Монтаж виконують на чистому двигуні, не допускаючи потрапляння абразивних частинок до картера та на поверхні тертя. До складання перевіряють проміжок у замках поршневих кілець усередині циліндра, правильне розташування кілець, вільний рух пальця й надійну фіксацію обох стопорних кілець. Стінку циліндра та поршень змащують моторною оливою для чотиритактного двигуна. Кільця стискають обережно, без перекосу та надмірного зусилля, щоб не пошкодити їхні крайки й канавки поршня.

Посадкові площини циліндра та головки очищають від залишків старих ущільнень і перевіряють на пошкодження. Кріплення головки затягують рівномірно, дотримуючись послідовності та моменту, визначених виробником двигуна. Після складання потрібно перевірити правильність фаз газорозподілу, вільне обертання колінчастого вала та відсутність витоків. Початковий режим експлуатації обирають без тривалого максимального навантаження, контролюючи температуру, рівень оливи й характер роботи двигуна. Такий підхід сприяє правильному припрацюванню нових поверхонь і зменшує ризик повторного ремонту.
