ЦПГ STAGE-9 для 2T TB 50 / Suzuki RUN, Ø41 мм, палець 10 мм, h-51

ЦПГ STAGE-9 для 2T TB 50 і Suzuki RUN

Циліндро-поршнева група призначена для ремонту двотактного двигуна TB 50, який застосовується на скутерах Suzuki RUN і сумісній техніці з такою самою конфігурацією мотора. Номінальний діаметр поршня становить 41 мм, діаметр поршневого пальця — 10 мм. Позначення h-51 стосується монтажного розміру цієї модифікації та має збігатися з параметрами демонтованої поршневої. Комплект підходить для відновлення циліндра та сполучених деталей після зношення, задирів, падіння компресії або пошкодження поршня.

Призначення та конструкція

ЦПГ утворює камеру, у якій поршень переміщується під час тактів двигуна. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Стан цих деталей безпосередньо пов’язаний із компресією, стабільністю запуску та здатністю двигуна розвивати тягу. За значного зношення циліндра самої заміни кілець може бути недостатньо: встановлення узгодженого комплекту дає змогу одночасно оновити основні сполучені деталі.

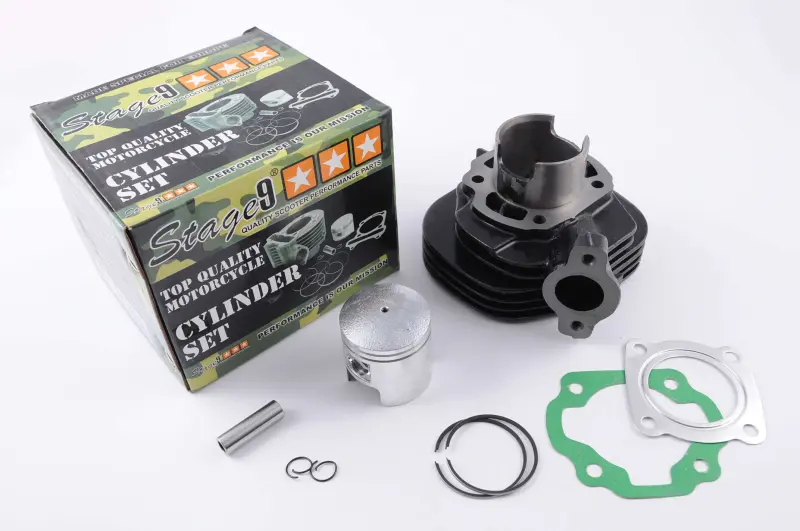

Циліндр має зовнішні ребра повітряного охолодження, впускні та випускні канали, а також монтажні площини для з’єднання з картером і випускним трактом. До набору входять циліндр, поршень, поршневі кільця, палець, стопорні кільця та прокладки. Така комплектація зручна під час повного ремонту: основні деталі підібрані під один діаметр, а потрібні для складання ущільнення й фіксатори зібрані в одному наборі.

Що перевірити під час добору

• Тип двигуна: комплект розрахований на двотактну конфігурацію TB 50 і застосування Suzuki RUN; його не варто обирати лише за робочим об’ємом скутера.
• Діаметр: потрібний розмір поршня та циліндра — 41 мм. Ремонтні варіанти іншого діаметра не є прямою заміною номінальному комплекту.
• Поршневий палець: діаметр 10 мм має відповідати шатуну та попередньому поршню.
• Розмір h-51: цей параметр потрібно зіставити зі старим циліндром, адже однаковий діаметр поршня сам по собі не підтверджує збіг усієї геометрії.
• Посадкові точки: до встановлення порівнюють розташування шпильок, форму основи циліндра, вікна каналів, випускний фланець і місця кріплення з демонтованою деталлю.
• Компонування двигуна: перевіряють саме сімейство мотора, його двотактне виконання та конструкцію приводу. Подібна назва моделі скутера не замінює звіряння деталей.

Коли потрібна заміна

Підставою для діагностики ЦПГ є ускладнений запуск, зниження компресії та тяги, сторонній шум, задири на дзеркалі циліндра, пошкодження днища або спідниці поршня, зношення канавок і кілець. Ці ознаки можуть мати й інші причини, тому перед ремонтом перевіряють циліндр, поршень і сполучені деталі. Якщо поверхні пошкоджені або розміри вийшли за допустимі межі, встановлення повного комплекту усуває потребу поєднувати новий поршень зі зношеним циліндром.

Рекомендації зі встановлення

Монтаж виконують на чистому двигуні після видалення залишків попередніх прокладок. Перед складанням перевіряють стан шатуна, голчастого підшипника, колінчастого вала, шпильок і різьбових з’єднань. Кільця встановлюють у призначені канавки без перекосу, палець фіксують стопорними кільцями, а прокладки розміщують на очищених і рівних сполучних поверхнях. Канали циліндра мають відповідати конфігурації картера, а кріплення затягують рівномірно з дотриманням вимог посібника до конкретного двигуна.

Після складання потрібно переконатися у вільному переміщенні поршня, герметичності з’єднань і правильній роботі системи змащення двотактного двигуна. ЦПГ STAGE-9 Ø41 мм із пальцем 10 мм обирають для TB 50 і Suzuki RUN лише після звіряння h-51 та всієї монтажної геометрії. Такий підхід допомагає виключити невідповідність каналів, кріплень і висоти циліндра ще до початку ремонту.
