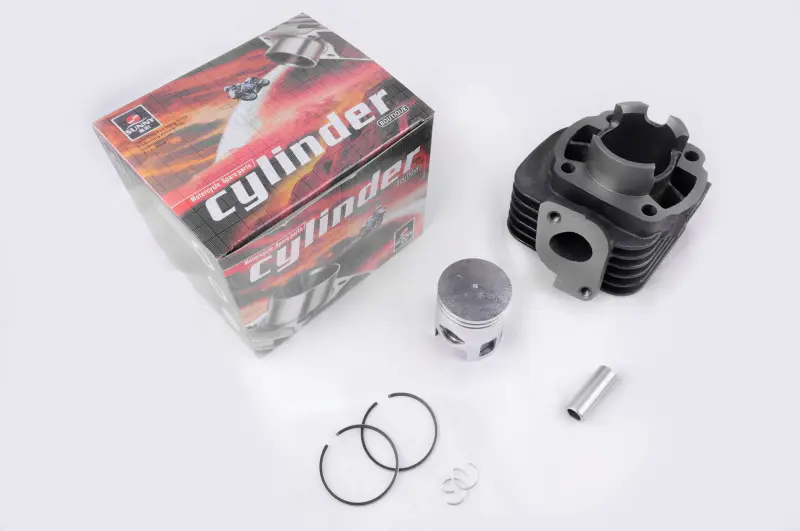

ЦПГ 2T Stels 50 Ø40 мм, палець 12 мм, h-64 SUNY

Циліндро-поршнева група SUNY для 2T Stels 50

Комплект призначений для ремонту двотактного двигуна Stels 50 та поєднує основні деталі, які формують камеру згоряння і забезпечують рух поршня в циліндрі. Номінальний діаметр циліндра становить 40 мм, діаметр поршневого пальця — 12 мм, а розмірне позначення висоти вказане як h-64. Ці параметри потрібно враховувати разом: одного збігу за діаметром поршня недостатньо для правильного підбору.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан спряжених поверхонь безпосередньо пов’язаний із компресією, запуском і тягою двигуна. Заміна ЦПГ доречна за вираженого зношення циліндра та поршня, появи задирів, пошкодження канавок під кільця, прогару днища або зниження компресії, якщо діагностика вказує саме на циліндро-поршневу частину.

Склад та основні параметри

• Тип двигуна: двотактний, 2T.
• Застосування: Stels 50.
• Діаметр циліндра: 40 мм.
• Діаметр поршневого пальця: 12 мм.
• Розмірне позначення: h-64.
• Бренд: SUNY.
• Деталі набору: циліндр, поршень, поршневі кільця, палець і стопорні кільця.

Що перевірити перед вибором

Назва моделі техніки не завжди повністю визначає виконання двигуна: у скутерах однієї серії можуть траплятися різні модифікації. Перед замовленням зіставте стару ЦПГ за діаметром циліндра, діаметром пальця та розміром h-64. Додатково порівняйте розташування кріпильних отворів, форму й положення каналів циліндра, випускне вікно, посадкові площини та конфігурацію місця з’єднання з випускною системою. Таке порівняння допомагає відсіяти варіант, який збігається за діаметром, але має іншу геометрію встановлення.

Параметр h-64 потрібно звіряти за тією самою схемою вимірювання, яку застосовано до демонтованої деталі. Не замінюйте його приблизною загальною висотою: результат залежить від обраних контрольних точок. Якщо двигун уже ремонтували, окремо переконайтеся, що на ньому не встановлений циліндр іншого діаметра або іншої модифікації. Кільця ремонтного розміру для розточеного циліндра також не можна вибирати як заміну стандартній ЦПГ Ø40 мм без перевірки фактичного розміру.

Рекомендації зі встановлення

Монтаж потребує розбирання верхньої частини двигуна та точної збірки спряжень. До встановлення очистьте посадкові поверхні й канали від залишків старих ущільнень і нагару, перевірте стан шатуна та посадки поршневого пальця. Кільця встановлюють у відповідні канавки без надмірного розтискання, дотримуючись положення їхніх замків. Стопорні кільця пальця мають повністю зайняти свої канавки; після монтажу потрібно переконатися, що вони зафіксовані та не виступають із посадкових місць.

Циліндр надягають без перекосу, обережно стискаючи кільця, щоб не пошкодити їхні крайки та поверхню циліндра. Під час складання використовують придатні для конкретного двигуна ущільнення та значення затягування із сервісної документації техніки. До першого запуску перевіряють вільне переміщення поршня, правильність під’єднання впуску й випуску, а також відсутність сторонніх предметів у каналах. Кваліфіковане встановлення особливо важливе після прихоплення або руйнування попередньої ЦПГ: причину перегрівання, недостатнього змащування чи потрапляння забруднень потрібно усунути до запуску відремонтованого двигуна.

Ця ЦПГ підходить для ремонту Stels 50 із двотактним двигуном за підтвердженого збігу Ø40 мм, пальця 12 мм, h-64 та установної геометрії. Послідовна перевірка розмірів і конфігурації старого циліндра дає змогу підібрати комплект для штатного складання без спроб поєднати деталі різних виконань.
