Поршневий комплект Honda DIO 62 +0,25, Ø43,25 мм, HH (VDK)

Поршневий комплект Honda DIO 62 +0,25, Ø43,25 мм

Комплект призначений для ремонту циліндро-поршневої групи скутерів Honda DIO, у яких застосовується поршень діаметром 43,25 мм першого ремонтного розміру. Поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та через палець передає зусилля на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан і правильний добір цих деталей безпосередньо пов’язані з компресією, запуском двигуна та його тягою.

Ремонтний розмір і призначення

Позначення +0,25 стосується першого ремонтного розміру: діаметр 43,25 мм на 0,25 мм більший за стандартний варіант Ø43,00 мм для цієї групи деталей. Такий поршень обирають не як пряму заміну стандартного без вимірювань, а для циліндра, фактичний стан якого потребує обробки під відповідний ремонтний діаметр. Значення +0,25 не є монтажним проміжком між поршнем і циліндром — потрібний проміжок визначають під час дефектування та розточування з урахуванням параметрів конкретного двигуна.

Заміна поршня може знадобитися через задири на спідниці, пошкодження днища, зношення канавок під кільця або зниження компресії. Перед ремонтом перевіряють не лише старий поршень, а й поверхню циліндра: зношення, овальність, конусність і глибокі пошкодження впливають на обраний спосіб відновлення. Встановлення нового комплекту в циліндр із невідповідною геометрією не усуває причину несправності.

Склад і критерії добору

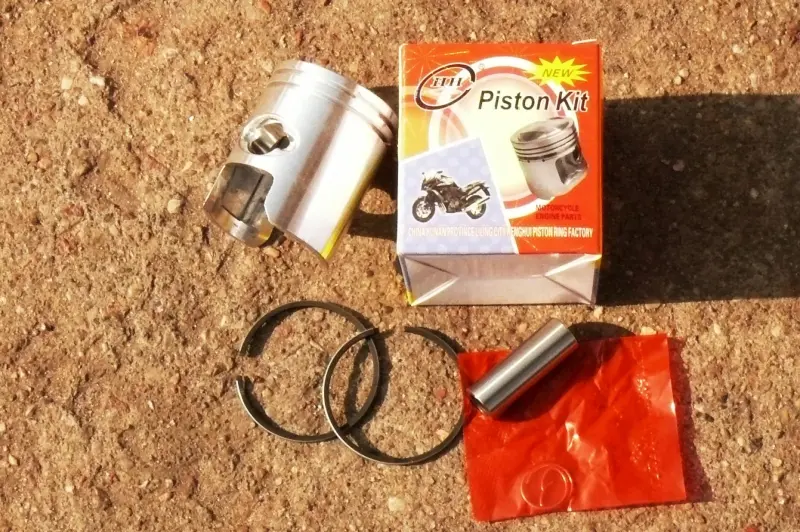

Комплект містить основні деталі для з’єднання поршня із шатуном та ущільнення циліндра: поршень із двома кільцевими канавками, два поршневі кільця, поршневий палець і стопорні кільця. Такий склад дає змогу одночасно замінити взаємопов’язані деталі поршневої групи, не залишаючи зношені кільця з новим поршнем.

• Застосування: поршнева група скутера Honda DIO у виконанні, розрахованому на діаметр 43,25 мм.
• Розмір: Ø43,25 мм.
• Ремонтна градація: +0,25 мм, перший ремонт відносно Ø43,00 мм.
• Виконання: HH, позначення товарної серії VDK.
• Складники: поршень, два кільця, палець і стопорні кільця.

Самої назви Honda DIO для впевненого добору недостатньо: у сімействі застосовуються різні варіанти циліндрів і поршневих пальців. До встановлення зіставляють діаметр обробленого циліндра, діаметр і довжину пальця, загальну та компресійну висоту поршня, форму днища, розташування вікон і канавок із демонтованими деталями. Число 62 у назві позиції також не замінює перевірку конкретної модифікації двигуна.

Підготовка до встановлення

Циліндр вимірюють точним нутроміром у кількох поясах і напрямках. Остаточну обробку виконують під фактичний розмір придбаного поршня, а не лише за номіналом у назві. До складання перевіряють бічний проміжок кілець у канавках і проміжок у замках кілець усередині підготовленого циліндра. Значення мають відповідати ремонтним даним двигуна.

• Канавки та поверхню циліндра очищають від забруднень і абразивних залишків після обробки.
• Кільця встановлюють у призначені для них канавки без надмірного згинання та з урахуванням конструкції поршня.
• Напрямок поршня визначають за будовою циліндра й ремонтною документацією конкретного двигуна.
• Палець установлюють без ударного навантаження, а стопорні кільця повністю розміщують у посадкових канавках.
• Перед остаточним складанням деталі змащують відповідною моторною оливою та перевіряють вільне переміщення механізму вручну.

Комплект підходить для планового відновлення та ремонту після зношення поршневої групи, коли майстер підтвердив потребу в першому ремонтному розмірі Ø43,25 мм. Точні вимірювання циліндра й порівняння геометрії зі старим поршнем допомагають виключити помилку між стандартним, першим і наступними ремонтними варіантами.
