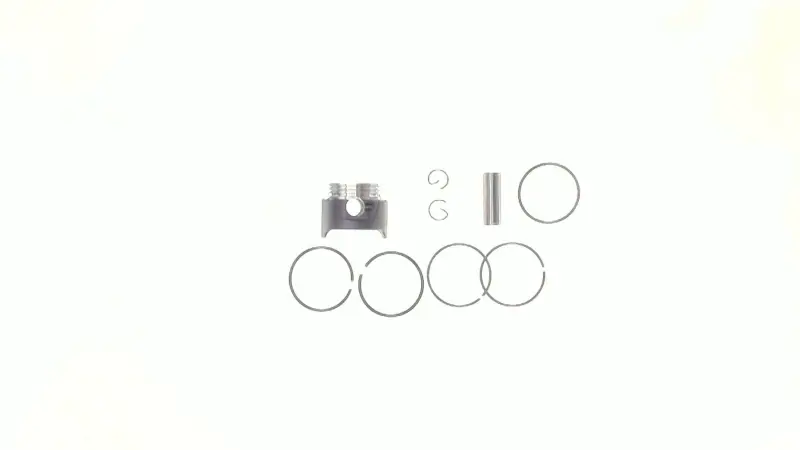

Поршень Delta 70 +0,25 Ø47,25 мм TM (тефлон)

Поршень Delta 70 +0,25 Ø47,25 мм TM

Поршень ремонтного розміру призначений для циліндро-поршневої групи чотиритактних китайських мопедів Delta з двигуном класу 70 см³. Діаметр 47,25 мм відповідає першому ремонтному розміру: таку деталь добирають не для стандартного циліндра Ø47,00 мм, а після розточування або для циліндра, вже підготовленого під збільшений діаметр. Виконання TM має зазначене в назві тефлонове покриття спідниці.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні робочої суміші та передає зусилля через поршневий палець і шатун. Тому для правильного добору недостатньо перевірити лише діаметр. Для цієї моделі підтверджено палець Ø13 мм, а серед сумісних позначень указані JH70 і Viper Delta. Назва техніки не замінює вимірювання: мопеди однієї серії можуть мати різні циліндри, ремонтні розміри та раніше встановлені деталі.

Що перевірити перед вибором

• Діаметр циліндра. Робоча поверхня має бути оброблена під поршень Ø47,25 мм із зазором, передбаченим для конкретного двигуна.
• Ремонтний ступінь. Розмір +0,25 належить до першого ремонту та не є взаємозамінним без обробки з номінальним Ø47,00 мм або наступними ремонтними варіантами.
• Діаметр пальця. Для цього поршня вказано палець Ø13 мм; параметр потрібно зіставити із шатуном і демонтованою деталлю.
• Форму поршня. До монтажу порівнюють висоту, розташування канавок, днище та положення отвору пальця зі старим поршнем.
• Стан циліндра. Задири, овальність, конусність і помітне вироблення потребують вимірювання, а не вибору деталі лише за номінальним об’ємом мотора.

Коли потрібен ремонт

Підставою для розбирання циліндро-поршневої групи можуть бути зниження компресії, ускладнений запуск, втрата тяги, сторонній стукіт, підвищена витрата мастила або сліди зношення на поршні та циліндрі. Новий поршень не виправляє овальність чи неправильну геометрію циліндра. Перед установленням циліндр вимірюють нутроміром, поршень — мікрометром, після чого визначають фактичний зазор і потребу в розточуванні або хонінгуванні.

Якщо циліндр зберіг номінальні 47,00 мм, поршень Ø47,25 мм не можна монтувати без механічної обробки. Якщо циліндр уже ремонтували, слід визначити його поточний розмір: позначення моделі Delta 70 не показує, який ремонтний ступінь застосували раніше. Така перевірка допомагає уникнути як надмірно щільної посадки, так і збільшеного зазору, що супроводжується шумом та погіршенням компресії.

Підготовка та встановлення

Монтаж виконують на чистих деталях після перевірки циліндра, поршневих кілець, пальця, стопорних кілець і сполучених поверхонь. Перевіряють бічний зазор кілець у канавках і проміжок у замках відповідно до ремонтних даних двигуна. Поршень орієнтують у циліндрі за схемою виробника двигуна, а стопорні кільця пальця повністю розміщують у канавках. Потрапляння бруду, абразиву або уламків старих деталей усередину двигуна неприпустиме.

Після складання колінчастий вал має обертатися плавно, без заклинювання. Перший запуск виконують лише після остаточної перевірки фаз газорозподілу, змащення та кріплень. Поршень Ø47,25 мм підходить для ремонту тоді, коли вимірювання підтверджують перший ремонтний розмір, палець Ø13 мм і відповідність геометрії демонтованій деталі.
