Поршневий комплект SEE Delta 70 STD Ø47,00 мм, палець Ø13 мм

Поршневий комплект SEE для Delta 70 STD Ø47,00 мм

Комплект призначений для ремонту чотиритактного двигуна мопеда Delta 70 з номінальним діаметром циліндра 47,00 мм. Поршень сприймає тиск газів у циліндрі та через палець передає зусилля шатуну, а кільця ущільнюють камеру згоряння й беруть участь у регулюванні кількості мастила на стінці циліндра. Від стану цих деталей залежать компресія, упевнений запуск двигуна, тяга та витрата мастила.

Позначення STD означає стандартний, тобто номінальний діаметр поршня. Такий варіант обирають для циліндра, який зберіг придатні розміри та не був розточений під збільшену ремонтну групу. У продажу трапляються поршні Delta 70 діаметром 47,25, 47,50 і 47,75 мм, тому орієнтуватися лише на назву моделі мопеда не можна: перед замовленням потрібно визначити фактичний розмір циліндра та встановленого поршня.

Призначення та склад

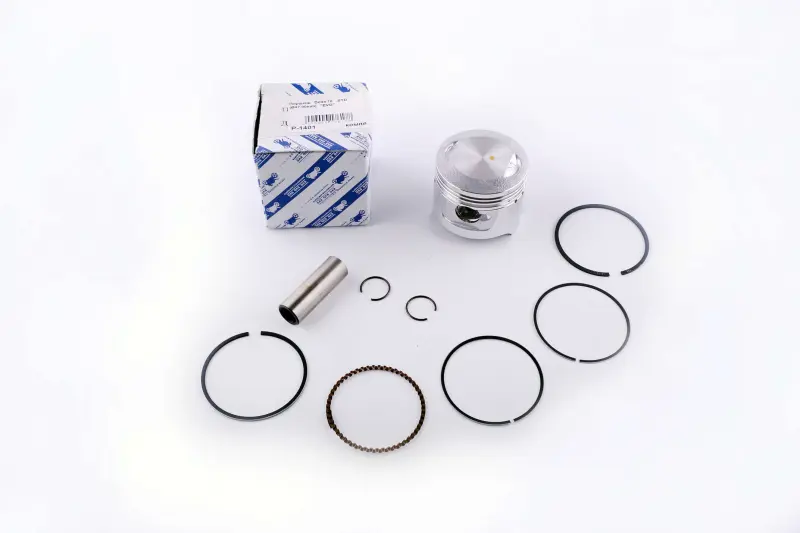

До набору входять поршень, поршневий палець, комплект кілець і два стопорні кільця пальця. Діаметр поршня становить 47,00 мм, діаметр пальця — 13 мм. Комплект розрахований на двигуни об'ємом 70 см³ і заявлений для JH70 та Viper Delta. Наявність сполучених деталей в одному наборі дає змогу замінити основні компоненти поршневого з'єднання без окремого підбору кілець, пальця та фіксаторів відповідного виконання.

• Тип двигуна: чотиритактний.
• Застосування: китайські мопеди сімейства Delta, моделі JH70 і Viper Delta.
• Діаметр поршня: 47,00 мм.
• Розмір: STD, номінальний.
• Діаметр поршневого пальця: 13 мм.
• Комплект: поршень, палець, поршневі кільця та два стопорні кільця.

Як перевірити сумісність

Позначення Delta 70 охоплює техніку різних років випуску та модифікацій, тому вирішальними критеріями є розміри сполучених деталей. Спочатку вимірюють циліндр і старий поршень, потім звіряють діаметр пальця. Циліндр перевіряють у кількох поясах і напрямках: це допомагає виявити зношення, овальність або конусність, за яких установлення нового поршня номінального розміру не усуне несправність. Монтажний проміжок має відповідати ремонтній документації конкретного двигуна.

Якщо циліндр уже розточений або його поверхня потребує обробки під наступний розмір, необхідний відповідний ремонтний поршень, а не STD Ø47,00 мм. Також потрібно зіставити форму днища, висоту поршня, розташування канавок і положення отвору під палець зі знятою деталлю. Ці параметри особливо важливі після попереднього ремонту, коли всередині двигуна могла бути встановлена група, що відрізняється від штатної для зазначеної моделі.

Коли потрібна заміна

Підставою для діагностики поршневої групи стають зниження компресії, ускладнений запуск, втрата тяги, підвищена витрата мастила, димність або сторонній стукіт у циліндрі. Під час розбирання оцінюють днище та спідницю поршня, стан канавок, кілець і циліндра. Задири, прогар, тріщини, пошкоджені канавки або надмірний проміжок потребують усунення причини несправності; просте встановлення нового комплекту без перевірки циліндра може спричинити швидке повторне зношення.

Рекомендації зі встановлення

Перед складанням очищають циліндр і канавки, перевіряють проміжок кілець у циліндрі, їх посадку в канавках та вільний рух без заїдань. Кільця встановлюють з урахуванням їхнього призначення, профілю й потрібної орієнтації, а замки розташовують за схемою виробника двигуна. Поршень монтують у правильному напрямку, палець змащують, після чого обидва стопорні кільця повністю заводять у призначені канавки.

Одночасно варто перевірити стан циліндра, шатуна та посадки пальця. Після складання колінчастий вал має обертатися плавно, без заклинювання. Точний контроль розмірів і дотримання послідовності монтажу допомагають відновити герметичність циліндра та нормальну роботу двигуна без ризику пошкодити нові деталі під час першого запуску.
