Поршень Active 110 STD Ø52,40 мм для двигуна 152FMH

Поршень Active 110 STD Ø52,40 мм для двигуна 152FMH

Комплект призначений для ремонту циліндро-поршневої групи чотиритактного двигуна 152FMH робочим об’ємом 110 см³. Номінальний діаметр поршня становить 52,40 мм, а позначення STD вказує на стандартний, не збільшений ремонтний розмір. Такий варіант обирають для циліндра, який зберіг номінальну геометрію, або після його підготовки під передбачений виробником стандартний зазор.

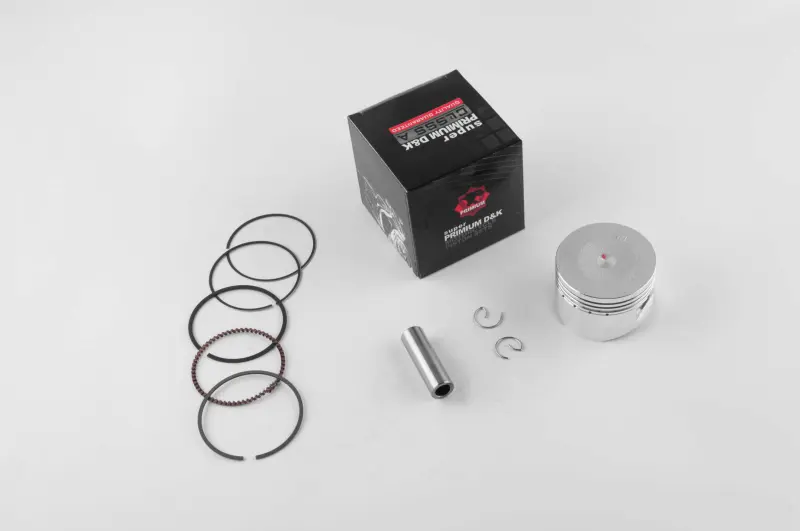

Поршень рухається всередині циліндра, сприймає тиск газів після згоряння суміші та через поршневий палець із шатуном передає зусилля колінчастому валу. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, беруть участь у підтриманні компресії та відведенні мастила зі стінок. Палець з’єднує поршень із шатуном, а два стопорні кільця утримують його від осьового зміщення. До комплекту входять поршень, набір кілець, поршневий палець і два стопори пальця.

Коли потрібна заміна поршня

Підставою для розбирання циліндро-поршневої групи можуть бути зниження компресії, ускладнений запуск, сторонній стукіт, підвищена витрата мастила або помітне димлення. Під час дефектування перевіряють спідницю та днище поршня, стан канавок, рухливість кілець, посадку пальця, а також поверхню і фактичний діаметр циліндра. Задири, прогар, тріщини, деформовані канавки та надмірний зазор не варто усувати встановленням нових кілець без оцінювання інших деталей. Причину пошкодження також потрібно визначити до складання, щоб новий комплект не постраждав повторно.

Що перевірити під час підбору

• Тип двигуна: чотиритактний 152FMH номінального класу 110 см³.
• Розмір: діаметр поршня 52,40 мм і стандартна розмірна група STD.
• Поршневий палець: потрібний діаметр 13 мм.
• Геометрія: положення пальця, висоту поршня, форму днища та клапанних вибірок слід зіставити зі знятою деталлю.
• Стан циліндра: фактичний діаметр, овальність, конусність і поверхню дзеркала перевіряють вимірювальним інструментом.

Самого збігу назви мопеда недостатньо: на техніці однієї серії можуть бути різні версії двигуна та раніше відремонтовані циліндри. Поршень STD Ø52,40 мм не можна обирати замість збільшеного ремонтного розміру лише за позначенням 110. Якщо циліндр уже розточували або він має критичне зношення, потрібний розмір визначають після вимірювання та рішення моториста щодо подальшої обробки.

Підготовка та встановлення

Перед монтажем очищають циліндр, канавки, шатун і спряжені поверхні від нагару та абразивних залишків. Кільця встановлюють відповідним інструментом, не розтягуючи й не згинаючи їх; позначеним боком їх спрямовують до днища поршня, якщо таку мітку передбачив виробник. Після встановлення перевіряють вільний рух кілець у канавках і розводять замки відповідно до схеми складання двигуна. Поршень і кільця змащують чистим моторним мастилом, а під час введення в циліндр використовують обтискач, щоб не пошкодити крайки кілець.

Стопори пальця мають повністю ввійти у свої канавки; повторно використовувати старі стопорні кільця не слід. Напрямок поршня визначають за його конструктивними мітками та формою клапанних вибірок, якщо вони передбачені. Після складання контролюють вільне переміщення механізму та дотримуються порядку затягування кріплень, установленого для двигуна 152FMH. Точне вимірювання циліндра й акуратний монтаж особливо важливі для відновлення компресії та запобігання задирам після ремонту.
