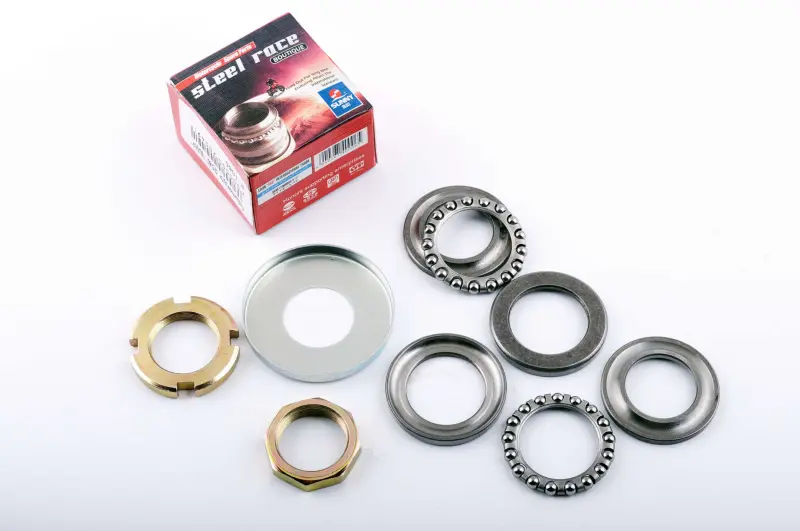

Комплект підшипників кермової колонки Zongshen Race SUNY

Підшипники кермової колонки Zongshen Race SUNY

Комплект призначений для обслуговування кермової колонки китайських скутерів Zongshen Race і Viper Race. Підшипники розташовуються у з'єднанні рами з кермовим валом та забезпечують його поворот відносно посадкових поверхонь. Кульки рухаються опорними доріжками, зменшуючи опір під час обертання керма та розподіляючи навантаження між спряженими деталями.

Справна кермова колонка має повертатися плавно в усьому робочому діапазоні, без виражених сходинок, заїдань і вільного переміщення в місцях посадки. Зношення доріжок або кульок може проявлятися стукотом на нерівностях, люфтом під час похитування передньої частини, тугим ходом чи затримуванням керма в центральному положенні. Регулювання допомагає лише тоді, коли деталі не мають пошкоджень і вироблення. За наявності помітних дефектів підшипникові деталі потрібно замінити.

Конструкція та призначення

Це комплект кулькових підшипників відкритого типу з окремими опорними кільцями та деталями кріплення кермової колонки. Така конструкція розрахована на з'єднання, у якому потрібні вільний поворот кермового вала та утримання навантаження без зайвого зазору. Комплектний формат зручний під час ремонту: він дає змогу оновити спряжені деталі колонки та правильно відрегулювати їх після складання.

Що перевірити під час добору

• Модель скутера. Підтверджено застосування для Zongshen Race і Viper Race. Самої назви Race недостатньо: у техніки різних років і модифікацій можуть відрізнятися кермовий вал, чашки та посадкові місця.
• Внутрішній діаметр. Для цього комплекту зазначено розмір 28 мм. Його потрібно зіставити з фактичним діаметром відповідної посадки на кермовому валу.
• Геометрію старих деталей. До встановлення порівнюють діаметри кілець, висоту зібраних підшипників, форму доріжок і розташування кріпильних деталей.
• Стан посадок. Пошкоджені, деформовані або сильно зношені поверхні рами та вала можуть перешкодити належній роботі нового комплекту.

Практичні переваги

• Кулькова конструкція зменшує тертя між кермовим валом та опорними кільцями, тому справний і правильно відрегульований механізм забезпечує рівний поворот керма.
• Комплектне виконання дає змогу обслужити спряжені підшипникові деталі за один ремонт та уникнути спільної роботи нової деталі з явно зношеною доріжкою.

Встановлення та регулювання

Перед монтажем кермову колонку розбирають, видаляють старе мастило й забруднення, а потім перевіряють вал, посадкові місця та упорні поверхні. Старі кільця виймають без пошкодження посадок, а нові встановлюють рівно, без перекосу та ударного навантаження на кульки. Підшипникові доріжки заповнюють мастилом, придатним для такого з'єднання. Кріплення затягують послідовно, контролюючи положення деталей.

Після складання регулюють попередній натяг. Надмірне затягування робить кермо тугим і збільшує навантаження на доріжки, а недостатнє залишає стукіт та осьовий люфт. Кермо повинно вільно переміщатися в обидва боки без заїдань, а колонка — не мати відчутного вільного ходу під час похитування передньої частини. Після фіксації регулювальних гайок перевірку повторюють, оскільки остаточне затягування може змінити налаштування.

Комплект підходить для планового ремонту Zongshen Race або Viper Race за наявності люфту, стукоту, нерівного ходу та вироблення підшипників кермової колонки. Перед замовленням зіставте модель техніки, діаметр 28 мм і геометрію знятих деталей. Така перевірка особливо корисна для скутерів, які вже ремонтувалися: раніше встановлений кермовий вал або комплект чашок може відрізнятися від початкового виконання конкретної модифікації.
