Комплект підшипників рульової колонки Zongshen RACE

Комплект підшипників рульової колонки Zongshen RACE

Комплект призначений для обслуговування рульової колонки скутера Zongshen RACE. Підшипники слугують опорами рульового вала та дають передній вилці змогу повертатися відносно рами. Від їхнього стану залежать плавність руху керма, відсутність помітного люфту й передбачувана реакція скутера на дії водія.

Призначення та конструкція

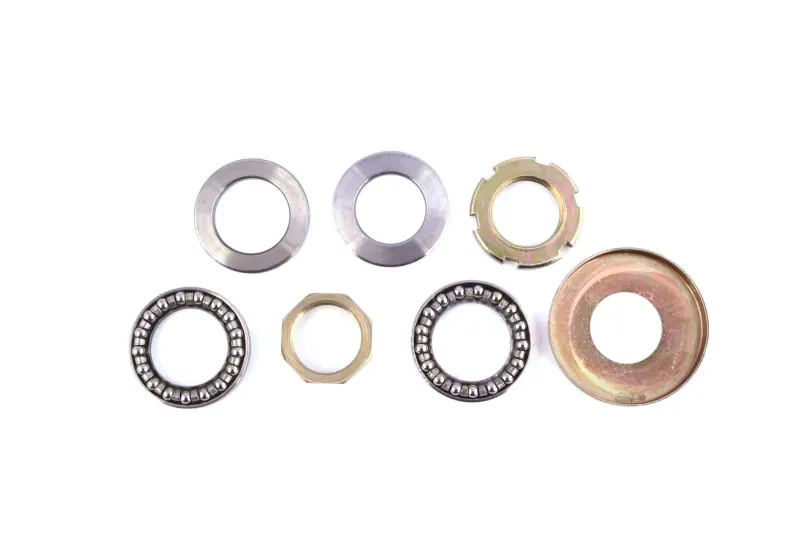

Під час поїздки рульова колонка одночасно сприймає навантаження від передньої частини скутера та постійно бере участь у поворотах. Кульки в сепараторах розподіляють навантаження по кільцевих доріжках і зменшують опір під час руху керма. Конструкція комплекту охоплює два кулькові сепаратори, опорні й посадкові кільця, а також кріпильну гайку. Разом ці деталі утворюють верхню та нижню опори рульового вала.

Підшипники рульової колонки працюють інакше, ніж деталі двигуна або колеса, що безперервно обертаються. Кермо переміщується в обмеженому діапазоні, тому через нестачу мастила, неправильне регулювання чи тривалу експлуатацію на доріжках можуть виникати локальні сліди вироблення. Тоді кермо рухається ривками, затримується поблизу центрального положення або потребує різного зусилля на окремих ділянках повороту.

Коли комплект потрібно перевірити

Підставами для розбирання рульової колонки можуть бути стукіт у передній частині під час гальмування чи проїзду нерівностей, вільне переміщення рульового вала, тугий хід, хрускіт або ступінчасте обертання керма. Подібні прояви інколи спричиняють інші деталі передньої підвіски, тому перед заміною варто перевірити кріплення колеса, вилку, траверсу та стан посадкових місць.

Якщо після регулювання люфт швидко з'являється знову, а на кільцях або кульках є вм'ятини, корозія чи виражене вироблення, підтягування гайки не усуне причину. Під час обслуговування оглядають обидві опори: встановлення нових кульок на пошкоджені доріжки не повертає керму рівномірного ходу та може скоротити ресурс установлених деталей.

Як підібрати комплект

• Модель техніки: основне призначення позиції — рульова колонка Zongshen RACE. Назву моделі потрібно звірити з документами та фактичною модифікацією скутера.
• Посадкові розміри: порівняйте внутрішні й зовнішні діаметри підшипників, кілець і гайки зі знятим комплектом.
• Форма деталей: мають збігатися профіль доріжок, висота кілець, кількість складових частин і розташування верхньої та нижньої опор.
• Рульовий вал: перевірте діаметр посадок і параметри різьби під регулювальну гайку.

Назва моделі сама по собі не виключає відмінностей між роками випуску та версіями техніки. Надійніше зіставити комплект зі знятими деталями до початку монтажу. Якщо старі кільця залишилися в рамі, їх також потрібно врахувати під час порівняння розмірів і профілю.

Встановлення та регулювання

Перед монтажем посадкові поверхні очищають від забруднень і залишків старого мастила, після чого перевіряють рульовий вал та місця встановлення кілець. Деталі розміщують у послідовності й орієнтації, передбачених конструкцією колонки. Кульки та доріжки рівномірно змащують придатним для підшипників складом.

Регулювальну гайку затягують так, щоб прибрати вільний хід, але зберегти легке переміщення вилки без заїдань. Надмірне затягування підвищує опір і навантаження на доріжки, а слабке залишає стукіт та люфт. Після складання кермо має плавно проходити весь діапазон, троси не повинні обмежувати його рух, а колонка — мати вільного переміщення під час розгойдування передньої частини. Після нетривалої поїздки регулювання доцільно перевірити повторно.

Комплект підходить для планового ремонту рульового керування Zongshen RACE та відновлення правильної опори рульового вала. Ретельна перевірка посадок, правильне розташування деталей і точне регулювання допомагають отримати рівномірний хід керма без зайвого опору.
