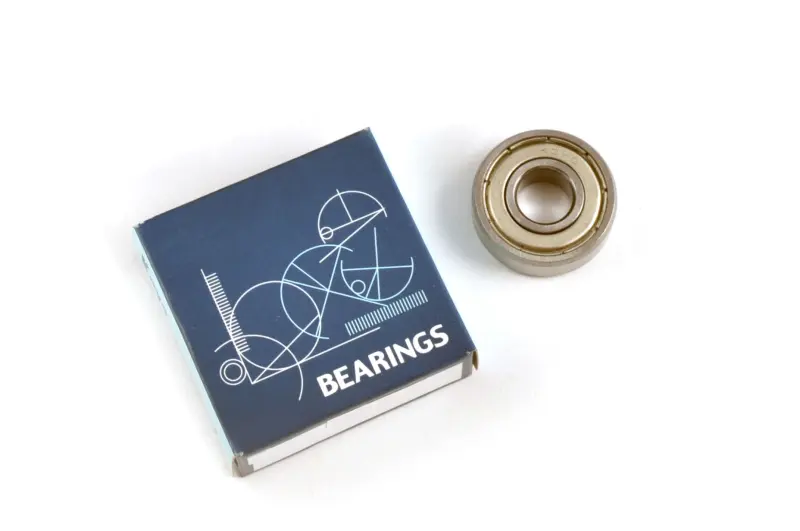

Підшипник колінвала мотокоси 6202-ZZ 15×35×11 для 1E40F

Підшипник колінвала мотокоси 6202-ZZ 15×35×11 для 1E40F

Кульковий підшипник 6202-ZZ призначений для встановлення на колінчастий вал двигуна мотокоси сімейства 1E40F. Деталь розміщується в картері, підтримує колінвал, зменшує тертя між валом, що обертається, та нерухомим корпусом і допомагає зберігати правильне положення колінвала під час роботи двигуна. Такий підшипник підбирають для ремонту мотокоси, якщо попередня опора отримала люфт, почала шуміти, обертається із заїданням або має сліди перегрівання.

Конструкція та призначення

6202-ZZ належить до однорядних радіальних кулькових підшипників із глибокими доріжками кочення. Внутрішнє кільце встановлюється на посадкову поверхню колінвала, а зовнішнє фіксується у відповідному гнізді картера. Підшипник сприймає навантаження від колінчастого вала та забезпечує його вільний рух відносно корпусу. Справна посадка потрібна для співвісності деталей двигуна, належної взаємодії колінвала із сальниками та відсутності зайвого радіального переміщення.

Суфікс ZZ означає наявність металевих захисних шайб з обох боків. Вони закривають простір із кульками, допомагають утримувати мастило всередині та обмежують потрапляння великих забруднень. Металеві шайби не слід плутати з контактними гумовими ущільненнями 2RS: підшипники цих виконань мають однаковий базовий розмір 6202, але відрізняються типом захисту. Під час підбору для конкретного двигуна потрібно зберігати передбачене виконання, а не орієнтуватися лише на три габаритні розміри.

Основні параметри

• Тип: однорядний радіальний кульковий підшипник.
• Позначення: 6202-ZZ.
• Внутрішній діаметр: 15 мм.
• Зовнішній діаметр: 35 мм.
• Ширина: 11 мм.
• Захист: металеві шайби з двох боків.
• Призначення: опора колінчастого вала двигуна мотокоси.
• Застосування: двигуни сімейства 1E40F, у яких передбачено підшипник 6202 відповідного виконання.

Як перевірити сумісність

Перед замовленням звіряють одразу кілька ознак: номер 6202, суфікс ZZ, діаметр отвору 15 мм, зовнішній діаметр 35 мм і ширину 11 мм. Позначення двигуна 1E40F також має збігатися, проте в техніці одного сімейства можуть використовуватися різні модифікації. Тому розміри посадкових місць, виконання захисних шайб і дані демонтованого підшипника перевіряють до розбирання або під час дефектування. Збігу лише зовнішнього діаметра недостатньо: інша ширина чи діаметр отвору не дадуть правильно встановити колінвал.

Під час розбирання оцінюють не лише стан підшипника, а й поверхні колінвала, гнізда картера та розташовані поруч сальники. Виробіток або пошкодження посадки не усуваються встановленням нової деталі й можуть знову спричинити люфт. Сам підшипник перевіряють на плавність обертання, сторонній шум, відчутне радіальне переміщення, заїдання та сліди нагрівання. Наявність однієї з таких ознак є підставою для подальшої діагностики опор колінвала.

Рекомендації зі встановлення

Монтаж виконують на чисті та перевірені посадкові поверхні. Зусилля під час запресовування передають на те кільце, яке встановлюється з натягом: при посадці на вал впливають на внутрішнє кільце, а при встановленні в корпус — на зовнішнє. Тиск через кульки та протилежне кільце може пошкодити доріжки кочення ще до запуску двигуна. Підшипник запресовують рівномірно, без перекосу, після чого перевіряють вільне обертання колінвала та правильне розташування сполучених деталей.

Модель 6202-ZZ 15×35×11 підходить для ремонту колінвального механізму сумісної мотокоси 1E40F, коли потрібен підшипник стандартного габариту 6202 із двобічними металевими шайбами. Точне звіряння виконання та акуратне встановлення допомагають відновити правильну опору колінвала без невідповідності посадковим місцям двигуна.
