Контактний переривник ПМК для МТ «Дніпро» у зборі

Контактний переривник ПМК для МТ «Дніпро»

Вузол призначений для контактної системи запалювання класичних мотоциклів МТ «Дніпро». Переривник керує моментом розмикання контактів, а механічний автомат змінює випередження запалювання залежно від частоти обертання двигуна. Від справності та правильного регулювання цих деталей залежать своєчасне утворення іскри, впевнений запуск і рівна робота мотора на різних режимах.

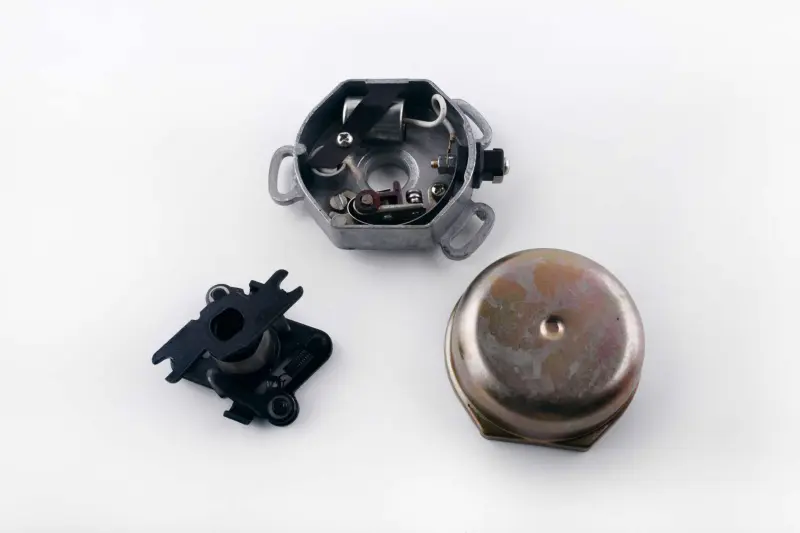

ПМК виконаний у зборі: конструкція містить корпус контактного переривника, контактну групу, механізм автоматичного випередження та захисну металеву кришку. Такий формат підходить для відновлення штатного контактного запалювання, коли старий корпус пошкоджений, контакти зношені, механізм випередження заїдає або ремонт окремими деталями вже недоцільний. Кришка закриває внутрішні компоненти після монтажу, а розбірна конструкція залишає доступ до контактів для перевірки й регулювання.

Призначення та робота механізму

Під час обертання привода кулачок періодично розмикає контакти переривника. У цей момент котушка запалювання формує високовольтний імпульс для свічок. Автомат випередження змінює положення кулачка зі зростанням обертів, щоб іскра виникала в момент, передбачений налаштуванням двигуна. Тому після встановлення недостатньо лише закріпити корпус: потрібно відрегулювати проміжок між контактами та перевірити момент запалювання за мітками конкретного двигуна.

Переривник використовують за ознак зношення контактного запалювання: нестабільної роботи мотора, ускладненого запуску, підгоряння або нерівномірного змикання контактів, люфту привода, заїдання тягарців автомата та неможливості зберегти виконане регулювання. Перед заміною варто також перевірити котушку, свічки, високовольтні дроти, з’єднання і живлення системи — подібні симптоми можуть виникати не лише через ПМК.

Що перевірити під час добору

• Тип запалювання. Деталь розрахована на контактну систему з механічним переривником та автоматом випередження; вона не замінює електронний датчик без відповідного переобладнання.
• Виконання старого вузла. Порівняйте форму корпусу, розташування кріпильних вушок, привод, контактний вивід, кришку та спосіб фіксації.
• Модель і модифікацію. Основне застосування — мотоцикли сімейства МТ «Дніпро». Під час добору для «Урал» або К-750 потрібно окремо зіставити встановлений тип переривника та посадкове місце, оскільки на різних роках і версіях використовувалися різні виконання.
• Стан суміжних деталей. Посадкове місце має бути чистим, привод — без пошкоджень і надмірного люфту, а дріт до контактного виводу — із цілою ізоляцією.

Установлення та початкове налаштування

Перед розбиранням вимикають живлення запалювання, запам’ятовують положення старого корпусу й розташування дротів. Новий вузол встановлюють без перекосу, обережно суміщаючи привод і точки кріплення. Дріт фіксують так, щоб його наконечник не торкався корпусу в непередбаченому місці та не заважав руху внутрішніх деталей. Кришку встановлюють після завершення регулювання і контрольної перевірки.

Проміжок між контактами та момент їх розмикання налаштовують відповідно до настанови для конкретної моделі двигуна. Потім двигун прокручують вручну, контролюють вільний рух механізму та перевіряють налаштування за штатними мітками. Кріплення затягують рівномірно: зміщення корпусу під час затягування змінить установлений момент. Після першого запуску оцінюють стабільність холостого ходу й реакцію двигуна на збільшення обертів, а за потреби повторно перевіряють контакти та фіксацію корпусу.

Цей ПМК підходить для ремонту мотоцикла зі збереженим контактним запалюванням і дає змогу замінити зношений переривник разом із механічним автоматом. Точне порівняння зі знятим вузлом особливо потрібне для техніки, яку раніше ремонтували або переобладнували: фактична конфігурація запалювання може відрізнятися від початкового оснащення моделі.
