Кожух обдування циліндра GY6 125/150 4T, 3 частини

Кожух обдування циліндра для двигуна GY6 125/150 4T

Комплект призначений для організації примусового повітряного охолодження циліндра та головки чотиритактного двигуна GY6 робочим об'ємом 125 або 150 см³. Він встановлюється навколо верхньої частини двигуна й утворює закритий напрямний канал між вентилятором, циліндром і головкою. Завдяки цьому повітря не розсіюється поряд із мотором, а проходить уздовж охолоджувальних ребер деталей, що нагріваються.

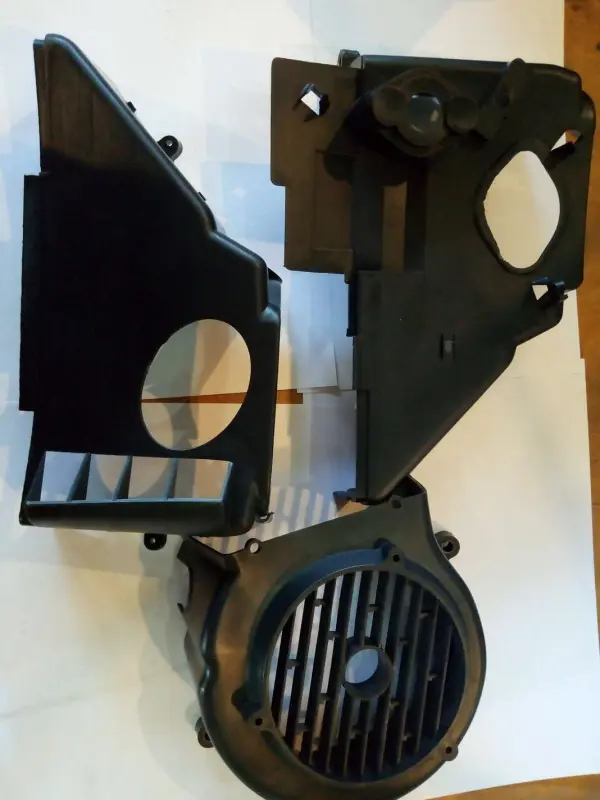

Конструкція складається з трьох чорних формованих секцій: круглої кришки вентилятора з решітчастим повітрозабірником, верхньої та нижньої частин кожуха циліндра. Окремі секції з'єднуються навколо двигуна й повторюють форму його зовнішніх елементів. Технологічні отвори забезпечують доступ до передбачених зон двигуна, а кріпильні виступи дають змогу зафіксувати деталі у штатних точках відповідної модифікації GY6.

Призначення кожуха

У двигунах GY6 цієї серії застосовується примусове повітряне охолодження. Вентилятор створює потік, а кожух утримує його біля циліндра та головки, спрямовуючи вздовж ребер охолодження. Тому справність і правильне складання всіх секцій важливі не лише для зовнішнього закриття двигуна, а й для збереження передбаченого напрямку повітря. Деталь використовують під час відновлення скутера після пошкодження, розтріскування, деформації або втрати штатного пластику.

Зламане кріпильне вушко, нещільний стик секцій або відсутня частина кожуха порушують сформований повітряний канал. Під час заміни варто оглянути весь комплект: тріщина на одній панелі може супроводжуватися пошкодженням сусідніх місць кріплення. Новий кожух має встановлюватися без примусового вигинання, не торкатися вентилятора, що обертається, та щільно з'єднуватися з іншими секціями.

Як перевірити сумісність

• Тип двигуна: чотиритактний GY6 класу 125/150 см³.
• Склад конструкції: кришка вентилятора, верхня та нижня напрямні секції.
• Форма деталей: потрібно зіставити контури, повітрозабірну решітку, великі бічні отвори й розташування стиків зі старим кожухом.
• Кріплення: кількість, положення та відстані між отворами мають відповідати штатним точкам двигуна.
• Виконання головки: необхідно врахувати розміщення патрубків та обладнання системи вторинної подачі повітря, адже кожухи GY6 виготовляються в кількох варіантах.

Позначення GY6 125/150 описує сімейство двигунів, але саме по собі не підтверджує відповідність кожної версії. Перед замовленням порівняйте всі три старі секції з формою запропонованого комплекту. Особливо уважно перевірте верхню частину біля головки, круглу кришку вентилятора, положення бічних вирізів і кріпильних вушок. Такий спосіб добору допомагає уникнути ситуації, коли кожух відповідає класу двигуна, але відрізняється конфігурацією отворів.

Встановлення та перевірка після складання

Монтаж виконують після зняття пошкоджених панелей і перевірки цілісності штатних точок кріплення. Спочатку секції розміщують без остаточного затягування, суміщають їхні стики та отвори, а потім рівномірно фіксують. Перекіс або надмірне зусилля на кріпленні можуть створити напруження у пластику, тому деталі повинні вільно займати своє положення. Дроти, трубки та патрубки проводять через призначені для них зони, не затискаючи між краями.

Після встановлення перевіряють нерухомість кожуха, відсутність проміжків між з'єднаними частинами та вільне обертання вентилятора. Решітчастий вхід має залишатися відкритим, а секції — утворювати єдиний канал навколо циліндра й головки. Комплект підходить для планового ремонту системи обдування двигуна GY6 125/150 4T та заміни пошкодженого трисекційного кожуха за умови точного збігу його форми й кріплень.
