Текстолітова планка генератора ЯВА 350

Текстолітова планка генератора ЯВА 350

Планка призначена для ремонту генератора мотоцикла ЯВА 350. Вона утворює ізольовану основу для гвинтових контактних з’єднань і допомагає розмістити приєднані провідники у передбачених точках. Деталь стане у пригоді під час відновлення штатного генератора, якщо попередня основа тріснула, деформувалася, втратила надійність кріплення або контактні гвинти та притискні деталі пошкоджені корозією чи не забезпечують стійкого з’єднання.

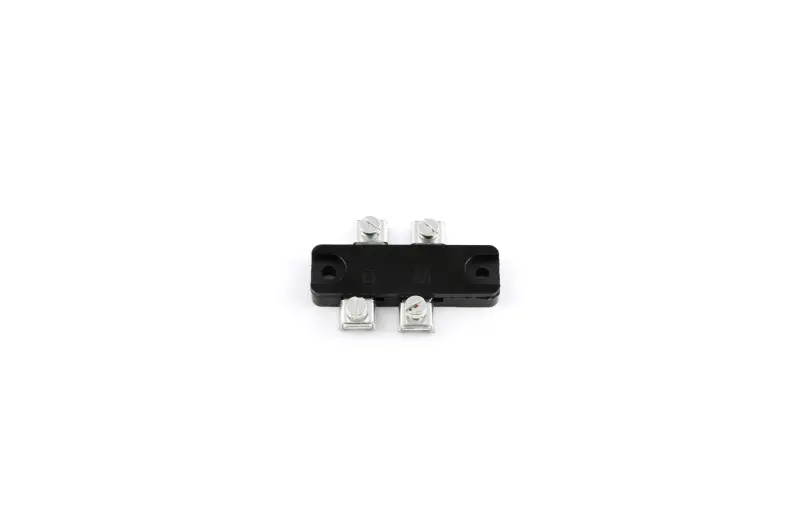

Конструкція складається з довгастої текстолітової основи, чотирьох гвинтових контактних вузлів і двох отворів по краях для фіксації планки. Рознесені точки підключення дають змогу закріпити наконечники проводів окремо один від одного, а ізоляційна основа розділяє металеві контакти. Таке компонування потрібне для охайного відновлення з’єднань усередині генератора без випадкового дотику сусідніх виводів.

Що перевірити перед вибором

• Виконання генератора. Планка заявлена для ЯВА 350, однак перед замовленням потрібно уточнити тип установленого генератора та його конструкцію. На мотоциклах різних років і модифікацій могли використовуватися відмінні деталі.
• Геометрію основи. Порівняйте загальну форму старої планки, розташування бічних виступів і відстань між точками кріплення. Нова деталь має встановлюватися без підрізання, вигинання та натягу кріплень.
• Кількість і розташування контактів. Ця планка має чотири гвинтові контактні вузли. Їхнє розміщення повинно відповідати попередній деталі та схемі підключення генератора конкретного мотоцикла.
• Кріпильні отвори. В основі виконано два отвори, розташовані по краях. Перевірте їхнє положення відносно місць фіксації в корпусі генератора.
• Стан проводки. Огляньте наконечники, ізоляцію та ділянки проводів біля контактів. Потемнілі, окиснені, ослаблені або пошкоджені наконечники потрібно привести до справного стану до завершення складання.

Установлення та перевірка

Перед розбиранням знеструмте бортову мережу та зафіксуйте порядок приєднання кожного проводу. Знімайте стару планку обережно, не прикладаючи зусилля до виводів генератора. Посадкове місце слід очистити від забруднень і слідів окиснення, а потім перевірити прилеглі деталі на наявність пошкоджень, які можуть завадити рівному встановленню.

Планку закріплюють без перекосу. Гвинтові контакти мають надійно притискати наконечники, проте надмірне зусилля неприпустиме: воно може пошкодити текстолітову основу, різьбу або притискну фурнітуру. Проводи укладають так, щоб вони не натягували контакти, не затискалися кришкою та не торкалися рухомих частин. Підключення виконують за схемою саме тієї версії генератора, яка встановлена на мотоциклі; орієнтуватися лише на колір старих проводів не варто.

Після монтажу перевірте нерухомість основи, затягнення з’єднань і відсутність контакту між сусідніми металевими деталями. Далі можна проконтролювати роботу генератора штатним способом. Текстолітова планка підходить для локального ремонту контактної частини, коли інші компоненти генератора справні, а несправність пов’язана з пошкодженою основою, кріпленням або гвинтовими з’єднаннями.
