Педаль заднього гальма Active EVO

Педаль заднього гальма Active EVO

Ножна педаль призначена для керування заднім гальмом мопедів сімейства Active. Під час натискання вона передає зусилля від ноги водія до механічного приводу, тому стан важеля, його положення відносно підніжки та правильне з’єднання з гальмівною тягою безпосередньо впливають на хід керування. Деталь встановлюють замість погнутої, тріснутої або зношеної штатної педалі, а також у випадках, коли в місці посадки утворився відчутний люфт.

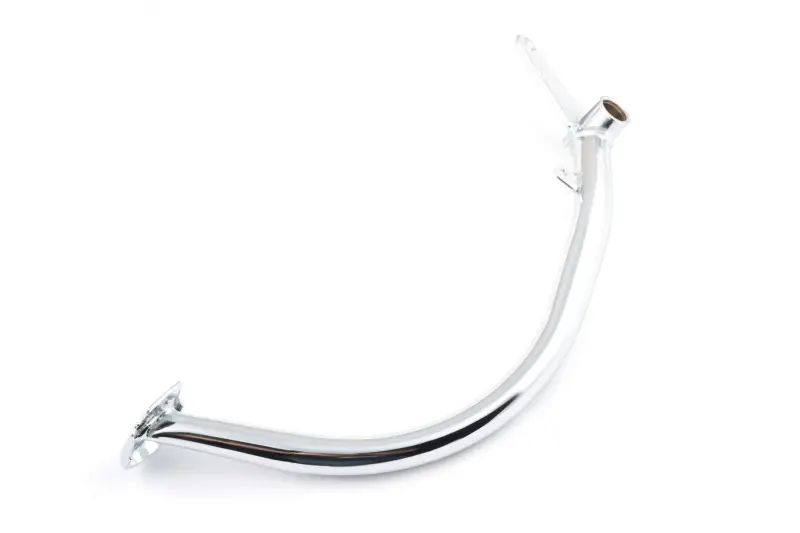

Модель виготовлена у формі довгого вигнутого важеля зі світлим хромованим покриттям. Конструкція містить посадкову втулку, майданчик для натискання ногою та приварені вушка біля осі. Таке компонування розраховане на ножне керування заднім гальмом і з’єднання з деталями механічного приводу. Форма вигину має не менше значення, ніж посадковий діаметр: після встановлення педаль повинна вільно рухатися, не торкаючись двигуна, рами, підніжки та інших розташованих поруч частин мопеда.

Сумісність і підбір

Педаль належить до запчастин для китайських чотиритактних мопедів типу Active. Для виконання Active EVO заявлена сумісність із Viper Active, а також із низкою моделей Kinlon, Loncin, Musstang і Spark із двигунами класів 110 та 125 см³. Водночас виконання рами, осі й приводу може відрізнятися навіть у зовні подібних мопедів, тому для точного вибору недостатньо лише назви техніки.

Перед замовленням порівняйте нову деталь зі знятою штатною педаллю за основними точками з’єднання. Перевірте діаметр посадки на вісь, довжину й ширину втулки, напрямок і величину вигину важеля, розташування майданчика під ногу, а також положення вушок відносно осі. Окремої уваги потребує відстань від осі до місця приєднання гальмівної тяги та поворотної пружини: її зміна впливає на положення педалі, вільний хід і можливість правильно зібрати привід.

• Призначення: ножне керування механічним приводом заднього гальма мопеда.
• Виконання: вигнутий важіль із посадковою втулкою, майданчиком під ногу та привареними вушками.
• Покриття: світле хромоване.
• Застосування: мопеди сімейства Active; відповідність конкретній модифікації визначають за геометрією та посадковими точками.

Коли потрібна заміна

Підставою для встановлення нової педалі стають деформація після падіння або удару, тріщини біля вигину та зварних з’єднань, пошкодження посадкової втулки чи надмірний бічний люфт. Погнутий важіль може розташовуватися надто близько до корпусних деталей, ускладнювати натискання або змінювати звичне положення майданчика. Зношена посадка спричиняє зайве переміщення педалі й погіршує точність передавання зусилля на тягу. Перед заміною варто перевірити не лише сам важіль, а й вісь, кріплення, поворотну пружину, тягу та регулювальні деталі: несправність одного з цих компонентів може залишити люфт або неправильний хід після встановлення нової педалі.

Встановлення та перевірка

Монтаж виконують на штатну вісь мопеда з подальшим приєднанням гальмівної тяги й поворотної пружини. Посадкове місце потрібно очистити та оглянути на наявність вироблення, перекосу й пошкоджень. Після складання педаль має рухатися без заїдань, повертатися у вихідне положення та зберігати проміжок до двигуна, рами й підніжки на всій траєкторії ходу. Кріплення фіксують способом, передбаченим конструкцією конкретного мопеда.

Завершальний етап — регулювання вільного ходу заднього гальма відповідно до настанови для вашої моделі. Кілька разів натисніть і відпустіть педаль, переконайтеся у стабільному поверненні та відсутності контакту із сусідніми деталями. До початку звичайної експлуатації роботу заднього гальма перевіряють на нерухомому мопеді, а потім на малій швидкості в безпечному місці. Такий порядок допомагає вчасно виявити неправильне положення тяги, недостатнє повернення або невідповідність геометрії обраної педалі.
