Палець варіатора Yamaha JOG 50, 18×13×38 мм

Палець переднього варіатора Yamaha JOG 50, 18×13×38 мм

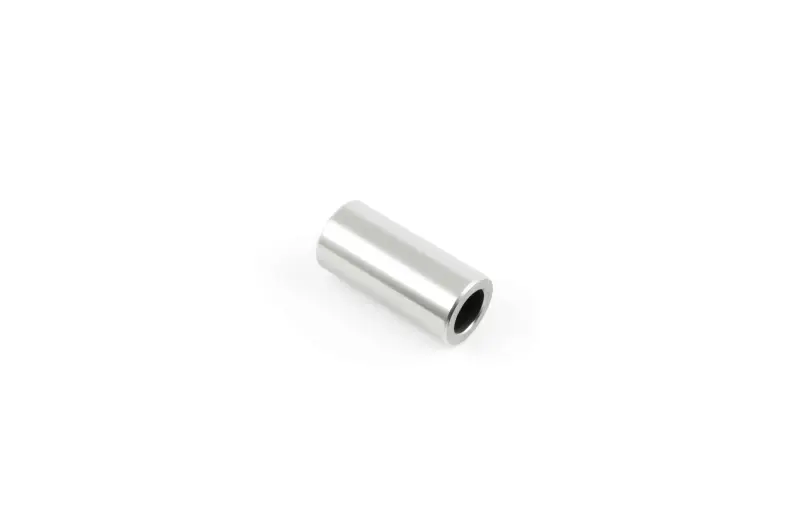

Циліндрична втулка призначена для переднього варіатора скутерів Yamaha JOG 50, у яких використовується палець із зовнішнім діаметром 18 мм, внутрішнім діаметром 13 мм і довжиною 38 мм. Деталь установлюється на вал усередині ведучого шківа та слугує напрямною для рухомої щоки варіатора. Уздовж її зовнішньої поверхні щока переміщується по осі, змінюючи робочий діаметр шківа й положення приводного ременя під час розгону та зниження швидкості.

Палець працює в зоні постійного взаємного переміщення деталей. Вільний хід рухомої щоки без заїдань і надмірного люфту потрібний для правильної роботи переднього варіатора. Зношена, пошкоджена або невідповідна за розміром втулка може порушити рух щоки. Під час обслуговування перевіряють поверхню пальця, його посадку на валу та сполучення з центральним отвором рухомої частини шківа.

Розміри та призначення

• Зовнішній діаметр: 18 мм — розмір поверхні, уздовж якої рухається щока.
• Внутрішній діаметр: 13 мм — параметр отвору для встановлення на вал.
• Довжина: 38 мм — визначає положення деталей переднього шківа у складеному варіаторі.
• Застосування: передній варіатор Yamaha JOG 50 відповідної розмірної версії.
• Форма: порожниста циліндрична втулка з рівною зовнішньою поверхнею.

Як правильно підібрати палець

Позначення JOG 50 недостатньо для вибору без перевірки розмірів: сімейство випускалося в різних версіях, а на скутері міг бути встановлений штатний або інший варіатор. Перед замовленням виміряйте демонтований палець штангенциркулем і зіставте всі три параметри — зовнішній діаметр, діаметр отвору та повну довжину. Значення мають становити відповідно 18, 13 і 38 мм. Додатково переконайтеся, що конструкція встановленого переднього шківа розрахована саме на таку втулку.

Не варто орієнтуватися лише на зовнішній діаметр. Якщо внутрішній розмір відрізняється, палець не матиме правильної посадки на валу, а невідповідність довжини змінить взаємне положення щік і ременя. Коли скутер раніше ремонтували або варіатор замінювали в зборі, деталь добирають за фактично встановленим комплектом, а не тільки за назвою моделі.

Перевірка під час обслуговування

Підставою оглянути втулку є розбирання варіатора, помітний бічний люфт рухомої щоки, утруднене переміщення або сліди пошкодження на сполучених поверхнях. Знятий палець перевіряють на задирки, глибокі подряпини, нерівномірне вироблення та деформацію. Потім його вставляють у рухому щоку: хід має бути вільним, без заклинювання, але й без надмірного зазору. За наявності дефекту оглядають обидві сполучені деталі, адже причина люфту може бути не лише на пальці, а й у втулковій зоні щоки.

Установлення

Перед складанням очистьте палець і деталі переднього варіатора від забруднень та старих відкладень. Установіть втулку в рухому щоку у штатній послідовності, переконайтеся у вільному осьовому ході, правильно розташуйте ремінь та інші деталі шківа. Поверхні щік, що контактують із ременем, мають залишатися чистими. Кріплення варіатора затягують способом і моментом, передбаченими настановою для конкретної версії скутера. Після складання механізм повинен обертатися без перекосу та стороннього заїдання.

Ця позиція підходить для ремонту, коли потрібен окремий палець розміром 18×13×38 мм, а решта частин варіатора придатна до подальшої експлуатації. Точне зіставлення трьох розмірів допомагає зберегти правильну геометрію переднього шківа й уникнути встановлення зовні подібної, але невідповідної втулки.
