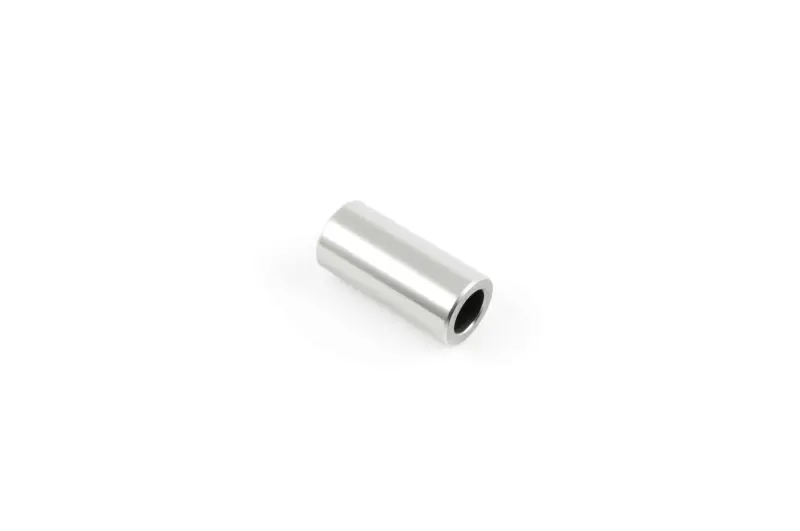

Палець переднього варіатора Yamaha BWS 21×16×38 мм

Палець переднього варіатора Yamaha BWS 21×16×38 мм

Циліндрична втулка призначена для переднього варіатора скутера Yamaha BWS із відповідними посадковими розмірами. Вона встановлюється на вал усередині ведучого шківа та слугує напрямною для рухомої щоки варіатора. Зі зміною обертів щока переміщується вздовж пальця, змінюючи положення ременя між половинами шківа. Тому стан сполучення втулки й щоки безпосередньо пов’язаний із вільним ходом механізму та відсутністю надмірного люфту.

Розмір деталі визначають три параметри: зовнішній діаметр 21 мм, внутрішній діаметр 16 мм і довжина 38 мм. Їх потрібно враховувати разом. Збіг лише внутрішнього діаметра не підтверджує правильну посадку: зовнішній діаметр має відповідати отвору рухомої щоки, а довжина — конструкції встановленого варіатора. Деталь добирають за фактичними розмірами попередньої втулки та параметрами конкретної модифікації скутера.

Призначення у варіаторі

Палець розташовується в центрі переднього ведучого шківа. Його внутрішній отвір відповідає посадці на вал, а зовнішня циліндрична поверхня взаємодіє з рухомою щокою. Справне сполучення має забезпечувати вільне переміщення без заклинювання та надмірного бічного люфту. Саме таку перевірку передбачає сервісна процедура Yamaha: втулку вставляють у рухому щоку й оцінюють плавність її руху.

Деталь потрібна під час ремонту переднього варіатора, якщо попередня втулка має виражене спрацювання, пошкоджену поверхню або створює неправильний проміжок у парі з рухомою щокою. Заклинювання заважає щоці вільно рухатися, а надмірний люфт указує на зношення втулки, щоки або обох деталей. Перед заміною варто оглянути весь розібраний варіатор, адже подібні прояви можуть бути пов’язані також із роликами, напрямними, ременем і поверхнями шківа.

Підтверджені параметри

• Тип: палець, втулка або напрямна переднього варіатора.
• Зовнішній діаметр: 21 мм.
• Внутрішній діаметр: 16 мм.
• Довжина: 38 мм.
• Застосування: Yamaha BWS із переднім варіатором відповідного розміру.

Як перевірити сумісність

Перед замовленням виміряйте зняту втулку штангенциркулем у кількох точках. Для зношеної деталі зовнішній діаметр краще перевіряти на ділянці без помітного спрацювання. Окремо зіставте діаметр вала, внутрішній розмір рухомої щоки та довжину штатного пальця. У сімействі Yamaha BWS існують різні покоління й варіанти трансмісії, тому самої назви моделі без перевірки розмірів недостатньо.

Не варто добирати цю позицію лише за зовнішньою подібністю. Циліндричні втулки різних варіаторів можуть мати однаковий вигляд, але відрізнятися посадкою або довжиною. Значення 21×16×38 мм означають відповідно зовнішній діаметр, внутрішній діаметр і довжину; такий порядок допоможе не переплутати параметри під час порівняння.

Установлення та контроль після ремонту

Роботи виконують після зняття кришки трансмісії та розбирання переднього шківа. Для фіксації варіатора застосовують призначений для цього тримач, а кріплення затягують із моментом, указаним у посібнику для конкретної версії скутера. До складання прибирають пил від ременя та оглядають рухому й нерухому щоки на зношення, тріщини, подряпини та інші пошкодження.

Втулка має входити в рухому щоку без перекосу та переміщуватися вільно. Ремінь і контактні поверхні обох щік потрібно захистити від оливи та мастильних речовин, інакше можливе прослизання. Після складання перевіряють правильне розташування ременя та відсутність стороннього заклинювання. Такий комплексний підхід допомагає визначити причину несправності й не залишити поруч із новою втулкою інші зношені деталі варіатора.
