Вал заднього ходу мотоблока 178F/186F, L-127, DIGGER

Вал заднього ходу для мотоблоків 178F/186F

Вал DIGGER призначений для ремонту механізму заднього ходу мотоблоків сімейства 178F і 186F потужністю 6 та 9 к. с. Деталь установлюється в трансмісійній частині машини й бере участь у роботі реверсу. Її обирають у разі зношення штатного вала, пошкодження різьбової ділянки, деформації або порушення геометрії посадкових поверхонь. Номінальна довжина виробу — 127 мм.

Призначення та конструкція

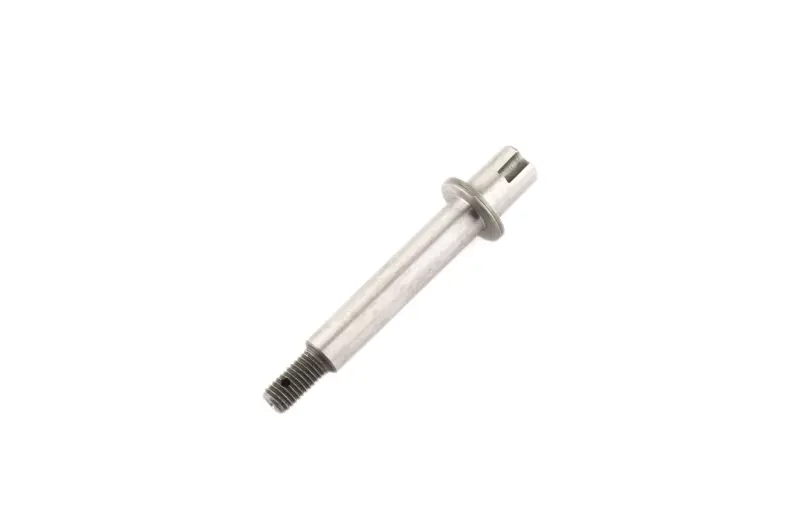

Це окремий вал без установленої шестерні. Конструкція містить гладку циліндричну частину, зовнішню різьбу на одному кінці, буртик і наконечник із поздовжнім пазом на протилежному боці. Таке виконання потребує точного збігу з деталями конкретної версії коробки передач: значення має не лише загальна довжина, а й розташування буртика, форма наконечника, параметри різьби та діаметри окремих ділянок.

Позначення 178F і 186F допомагають визначити сімейство техніки, проте мотоблоки з такими двигунами можуть мати різні виконання трансмісії. Тому добору лише за моделлю двигуна недостатньо. Перед замовленням потрібно зіставити новий вал зі знятою деталлю та перевірити конструкцію коробки передач. Особливо уважно порівнюють форму обох кінців, довжину різьбової частини, положення упорного буртика й конфігурацію поздовжнього паза.

Що перевірити під час добору

• Призначення: потрібен саме вал механізму заднього ходу, а не головний, вторинний чи проміжний вал.
• Виконання техніки: деталь розрахована на застосування в мотоблоках сімейства 178F/186F, які зазвичай належать до класу 6/9 к. с.
• Довжина: позначення L-127 відповідає довжині 127 мм; цей розмір необхідно порівняти зі старою деталлю.
• Посадкова геометрія: мають збігатися діаметри ступенів, розташування буртика та довжина гладкої ділянки.
• Кінці вала: окремо звіряють зовнішню різьбу й наконечник із поздовжнім пазом.
• Суміжні деталі: до складання перевіряють стан посадкових місць і компонентів механізму реверсу, що контактують із валом.

Така перевірка особливо потрібна під час ремонту техніки, яку раніше вже розбирали або в якій замінювали коробку передач. Зовні подібні вали можуть відрізнятися окремим ступенем, положенням упору чи виконанням кінця. Навіть невелика відмінність здатна завадити правильному встановленню або вільній роботі механізму, тому основним зразком для порівняння є демонтована штатна деталь.

Заміна та встановлення

Для монтажу потрібен доступ до внутрішнього механізму трансмісії. Після розбирання видаляють забруднення з посадкових зон і оглядають деталі, які працюють разом із валом. Зношені спряження, пошкоджена різьба або деформовані компоненти можуть зберігати люфт і після встановлення нового вала, тому стан механізму оцінюють комплексно.

Під час складання вал розміщують у тому самому положенні, яке займала штатна деталь, дотримуючись порядку встановлення знятих компонентів. Не варто підганяти різьбу, паз або посадкові поверхні ударним інструментом: потреба в такому доопрацюванні зазвичай указує на невідповідність модифікації. Після складання перевіряють переміщення механізму та правильність увімкнення заднього ходу вручну, а потім виконують пробний запуск без підвищеного навантаження відповідно до інструкції мотоблока.

Вал DIGGER L-127 підходить для планового відновлення реверсу та ремонту після механічного пошкодження штатної деталі. Точне порівняння розмірів і форми перед установленням дає змогу обрати належне виконання для конкретної коробки передач 178F/186F та уникнути повторного розбирання трансмісії.
