Універсальний натягувач приводного ланцюга XJB з роликом, чорний

Універсальний натягувач приводного ланцюга XJB з роликом

Натягувач призначений для ланцюгового привода мототехніки та допомагає підтримувати положення вільної гілки ланцюга під час руху. Підпружинений важіль притискає ролик до ланцюга, вибираючи частину провисання, що виникає. Це особливо актуально для привода, у якому положення вільної гілки змінюється під час роботи підвіски, навантаження або коливань ланцюга. Ролик спрямовує ланцюг заданою траєкторією, а рухомий важіль дає механізму змогу реагувати на зміну його положення.

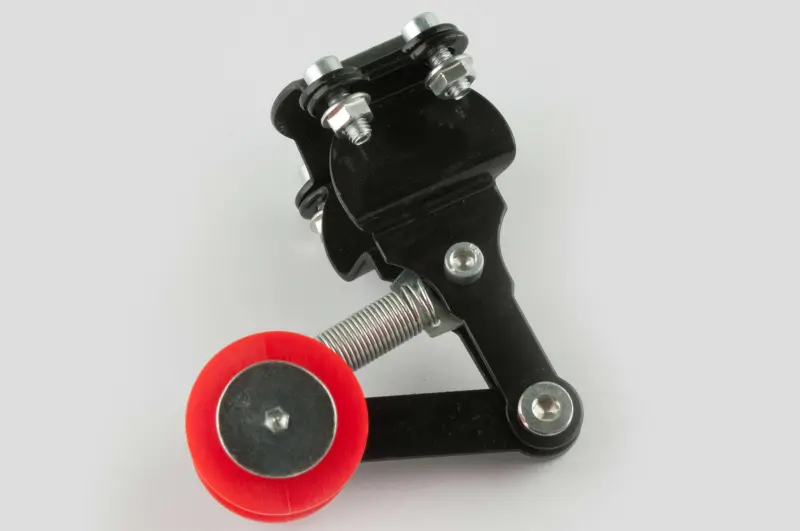

Конструкція включає чорний затискний кронштейн із різьбовим кріпленням, поворотний важіль, виту пружину та червоний напрямний ролик на окремій осі. Кронштейн розрахований на фіксацію натягувача на придатній ділянці рами або іншій передбаченій опорі без приварювання самої деталі. Пружина діє на важіль, тому ролик зберігає контакт із ланцюгом у межах доступного ходу. Шарнірне з’єднання дозволяє важелю відхилятися слідом за ланцюгом, а кріплення кронштейна допомагає виставити механізм перед остаточним затягуванням.

Що перевірити під час підбору

• Місце кріплення. На техніці має бути придатна ділянка для затискного кронштейна. Форму та розміри опори потрібно зіставити з розкриттям кріплення натягувача.
• Положення ланцюга. Ролик установлюють в одній площині з ведучою та веденою зірками. Бічне зміщення створює небажаний тиск на ланцюг і краї ролика.
• Вільний простір. Важелю потрібен запас для переміщення, а ролику — місце для обертання. У всьому діапазоні ходу механізм не повинен торкатися колеса, маятника, кожуха, двигуна чи іншого кріплення.
• Розмір ланцюгового привода. Перед придбанням порівнюють ширину ланцюга, профіль ролика та розташування попереднього напрямного механізму. Позначення «універсальний» стосується типу конструкції, але не означає встановлення на будь-яку модель без перевірки.
• Напрямок притискання. Точку монтажу обирають так, щоб ролик діяв на вільну гілку та не заважав нормальному заходженню ланцюга на зубці зірок.

Установлення та налаштування

Перед монтажем перевіряють стан ланцюга й обох зірок. Натягувач компенсує помірну зміну положення вільної гілки, але не усуває надмірне видовження ланцюга, пошкодження зірки, перекіс колеса або неправильне базове регулювання привода. Якщо ланцюг чи зубці помітно зношені, спочатку усувають основну причину провисання.

Кронштейн попередньо закріплюють без остаточного затягування, виставляють ролик по лінії ланцюга та перевіряють напрямок руху важеля. Після налаштування кріплення рівномірно затягують, зберігаючи вибране положення. Ланцюг має проходити центральною частиною ролика й не впиратися в його бічні краї. Далі колесо повільно прокручують вручну та контролюють повний оберт привода: ролик повинен обертатися вільно, важіль — рухатися без заклинювання, а ланцюг — заходити на зірки без бічного відхилення.

Після перших поїздок корисно повторно перевірити затягування гайок, положення кронштейна, обертання ролика та відсутність бічних слідів на його поверхні. Натягувач потребує заміни або обслуговування за наявності вираженого люфту ролика, деформації важеля чи кронштейна, ослаблення пружини та неможливості зберегти виконане налаштування. XJB підходить для ремонту й доопрацювання ланцюгового привода лише після перевірки геометрії місця встановлення та взаємного положення всіх рухомих деталей.
