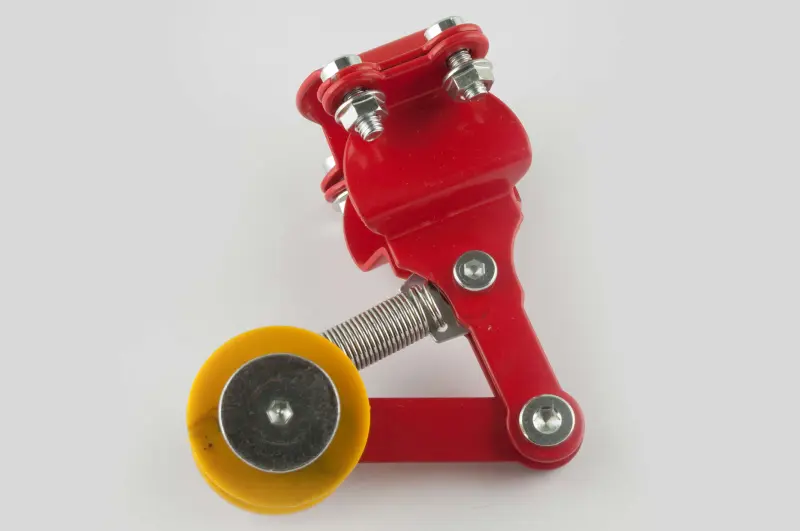

Універсальний натягувач приводного ланцюга з роликом XJB, червоний

Універсальний натягувач приводного ланцюга з роликом XJB

Роликовий натягувач XJB призначений для ланцюгового приводу мототехніки. Він підтримує вільну гілку ланцюга та допомагає компенсувати зміну її провисання під час роботи трансмісії. Деталь стане в пригоді під час ремонту, відновлення або доопрацювання приводу, якщо штатна конструкція передбачає окремий натяжний ролик або дає змогу розмістити такий механізм без контакту з рамою та сусідніми деталями.

Як працює натягувач

Ланцюг проходить по жовтому ролику, встановленому на рухомому червоному важелі. Пружина підтискає важіль у бік ланцюга, тому ролик зберігає контакт із ним за зміни положення вільної гілки. Така схема дає змогу вибирати частину слабини та спрямовувати ланцюг стабільнішою траєкторією між зірочками. Роликовий контакт водночас не перешкоджає переміщенню ланцюга через точку підтримки під час обертання приводу.

Натягувач не замінює правильного регулювання заднього колеса та не усуває зношення ланцюга чи зірочок. Він працює як додаткова опора у відповідній конструкції трансмісії. Якщо ланцюг витягнувся нерівномірно, має пошкоджені ланки або вийшов за допустимий діапазон регулювання, спочатку усувають основну несправність.

Особливості конструкції

• Підпружинений важіль переміщується разом зі зміною положення вільної гілки ланцюга та підтримує притискання ролика.
• Жовтий ролик із напрямним профілем утримує ланцюг у зоні контакту та допомагає обмежити його бокове зміщення.
• Шарнірне з’єднання важеля забезпечує потрібний рух натяжної частини.
• Рознімний червоний кронштейн із двома болтами призначений для фіксації механізму на придатній ділянці конструкції мототехніки.

Що перевірити перед вибором

Позначення «універсальний» означає, що натягувач у назві не прив’язаний до однієї моделі мотоцикла або скутера, однак не підтверджує можливість монтажу на будь-яку техніку. Перед придбанням порівняйте доступне місце кріплення, форму й габарити ділянки рами або маятника, ширину ланцюга, положення зірочок і потрібний хід важеля. Ролик має розташовуватися в площині руху ланцюга, а кронштейн — надійно фіксуватися без перекосу.

Окремо оцініть проміжки в усьому діапазоні роботи підвіски. Важіль, пружина, кріплення та ролик не повинні торкатися колеса, шини, гальмівних деталей, захисту, рами чи інших частин мотоцикла. Ланцюг має проходити по центру ролика без бокового натягу, перегину та контакту з краями кронштейна. Якщо деталь добирають замість попереднього натягувача, зіставте спосіб кріплення, розташування ролика відносно ланцюга та напрям дії пружини.

Монтаж і перевірка

Натягувач установлюють на очищеній і неушкодженій ділянці, здатній утримувати кронштейн. Перед остаточним затягуванням кріплення ролик виставляють в одній площині з ланцюгом та перевіряють, чи залишається у важеля запас руху в обидва боки. Надмірне притискання не потрібне: ланцюг повинен зберігати передбачений виробником техніки вільний хід, а ролик — підтримувати його без зайвого навантаження на ланки, зірочки та підшипники.

Після монтажу повільно прокрутіть заднє колесо вручну та простежте за ланцюгом протягом повного оберту. Він має рухатися по ролику рівно, без заклинювання, стрибків і зміщення вбік. Потім перевірте положення механізму під час стискання підвіски та надійність усіх різьбових з’єднань. Після перших поїздок варто повторно оглянути кріплення, ролик і траєкторію ланцюга.

Натягувач замінюють у разі помітного люфту ролика або шарніра, ослаблення пружини, деформації кронштейна, пошкодження кріплення чи неможливості утримувати ланцюг на правильній лінії. Червоний XJB підійде для конкретного проєкту лише після перевірки геометрії мототехніки та параметрів її ланцюгового приводу.
